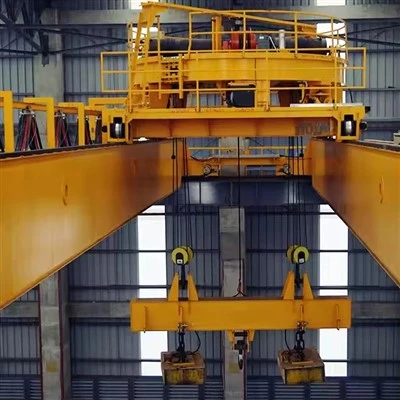

Vinčas ratiņu augšējā celtņa

Vinčas ratiņu augšējais celtnis ir dubultā sijas augšējā celtnis, kas integrē vinčas tipa pacelšanas sistēmu, kas uzstādīta uz ratiņiem. Ratiņi pārvietojas sāniski uz tilta sijām, bet viss tilts gareniski ceļo pa skrejceļa sliedēm. Vinčas mehānisms nodrošina augstu celšanas jaudu un izturību, bieži ar vairāku reakciju stiepļu virvēm un bungu sistēmām.



Elements	Detaļa
Celtņa tips	Dubultā sija augšējā celtņa
Pacelšanas tips	Elektriskā vinča (stiepļu virves bungas)
Lietošanas korpuss	Lieliska pacelšana un precīza apstrāde
Tipiskas kravas	Tērauda spoles, turbīnu daļas, kuģu komponenti
Kontroles iespējas	Kajīte, tālvadības pults, kulons



• Ietilpība: 5-800\/50tons
• Span Garums: 4-35 m
• Celšanas augstums: 3-50 m
• Darba pienākums: A4, A5, A6, A7
• Plosīts spriegums: 220v ~ 690v, 50-60 Hz, 3ph maiņstrāvas
• Darba vides temperatūra: -25 grāds -+50 grāds, relatīvais mitrums mazāks vai vienāds ar 85%
• Celtņa vadības režīms: grīdas vadības \/ tālvadības pults \/ salona telpa



A vinčas ratiņu augšējā celtņair paredzētslieljaudas materiālu apstrāde, īpaši tādās nozarēs kātērauda ražošana, elektrostacijas, kuģu būvētavas un infrastruktūras projektiApvidū Tā galvenā iezīme irelektriskā vinču pacelšanas sistēmauzstādīts uz aratiņikas pārvietojas uz adubultā sijas tilts.



1. Divkāršās sijas

Struktūra: Divas paralēlas tērauda sijas, kas veido celtņa tiltu.

Darbība: Atbalstiet ratiņus un sadaliet slodzi visā diapazonā.

Ierakstīt: Metināts kastes sijas vai ripots i-stars.



2. Vinčas ratiņi

Līdzpamata pacelšanas vienībauzstādīts uz sijām. Tas ietver:

Elektriskā vinčas motors: Nodrošina celšanas spēku.

Stiepļu virves bungas: Brūce ar tērauda stiepļu virvi; Iespējo vertikālu pacelšanu.

Pārnesumkārba: Pārsūtīšana un samazina motora ātrumu līdz kustības celšanai.

Bremžu sistēma: Nodrošina slodzes turēšanu un drošu apstāšanos.

Āķa bloks vai pacelšanas stiprinājums: Iesaistās ar slodzi (āķis, magnēts, satveršana utt.).

Darbība: Pārvietojas no vienas puses uz otru (šķērsielas) un lifti\/nolaiž kravas vertikāli.



3. Beigu vagoni

Atrodas abos tilta galos.

IetvertCeļojuma riteņi, motori, unpārnesumkārbas.

Darbība: Ļaujiet visam celtnim pārvietoties pa skrejceļa sliedēm (garais ceļojums).



4. Barošanas avota sistēma

Parasti sastāv no:

Diriģentu bārivaiKabeļu svētku sistēma

Darbība: Piegādā elektrisko jaudu motoriem, ratiņiem un vadības sistēmām.

5. Vadības sistēma

Vadības panelis(Elektriskais skapis): atrodas uz ratiņiem vai tilta.

Kontroles metodes:

Salona kontrole(operatoram uz kuģa)

Kulonu kontrole

Bezvadu tālvadības pults

Darbība: Pārvalda celšanu, ceļošanu un drošības funkcijas.



6. celtņu sliedes un skrejceļa stars

Instalēts uzatbalsta struktūrano darbnīcas vai portāla.

Darbība: Vadiet celtņa garenisko kustību.

7. Drošības sistēmas

Ierobežot slēdžus: Novērst āķa un ratiņu pārmērīgu ceļojumu.

Pārslodzes aizsardzība: Pārtrauc pacelt, ja slodze pārsniedz ietilpību.

Buferizācijas: Samaziniet triecienu uz dzelzceļa galiem.

Avārijas apstāšanās sistēmas

Pret sadursmes sensori(pēc izvēles daudzkrānu sistēmām)



Izvēles funkcijas

Mainīgas frekvences piedziņas (VFD): Vienmērīgai ātruma kontrolei.

Slodzes svēršanas sistēma

Automātiskā pozicionēšana un šūpošanās kontrole

Specializēti āķi vai pacelšanas ierīces(Piemēram, magnēti, greifers)



Skice







Vinčas ratiņu augšējā celtņa priekšrocības

Augsta celšanas spēja
Darbojas ar ārkārtīgi smagām kravām, parasti no 20 līdz 500+ tonnām, viegli.
Pastiprināta strukturālā stabilitāte
Divkārša siju dizains + vinčas pacēlājs=stabila un droša lielo kravu pacelšana.
Nepārtraukta pienākuma veiktspēja
Paredzēts biežām, ilgtermiņa operācijām skarbā vidē (A5-A8 klase).
Precizitāte un kontrole
Vinčas sistēma ļauj vienmērīgai un precīzai slodzes apstrādei ar daudzpakāpju iespējām.
Pielāgojami pacelšanas rīki
Atbalsta āķus, satveršanu, magnētus vai izkliedētāju sijas daudzpusīgai apstrādei.
Ilgs celšanas augstums un span
Piemērots augstām ēkām vai plašām darbnīcām ar augstiem darba diapazoniem.
Viegla apkope un izturība
Veidoti ilga dzīves cikliem ar zemas uzturēšanas komponentiem.



Vinčas ratiņu augšējo celtņi ir ideāli piemēroti nozarēm, kurām nepieciešama lielas ietilpības, augstas precizitātes un nepārtrauktas pacelšanas operācijas.

1. Tērauda rūpniecība
Tērauda spoļu pacelšana, sagataves, plātnes un izkusušās kāpnes.
Izmanto slīdošajās dzirnavās, lietuvēs un tērauda uzglabāšanas noliktavās.
2. Elektrostacijas
Turbīnu, ģeneratoru un transformatoru uzstādīšana vai uzturēšana.
Lieljaudas aprīkojuma apstrāde būvniecības vai izslēgšanas laikā.

3. Kuģu būve
Kuģu motoru, bloku un strukturālo sekciju pacelšana.

Izmanto sausos dokos un montāžas zonās.

4. Smago mašīnu ražošana
Pārvades mašīnu komponenti montāžas laikā.

Pārkvalifikācijas preses, liešanas veidnes un mašīnu gultas.

5. Infrastruktūra un būvniecība
Tilta un šosejas konstrukcija - saliekamo segmentu, siju vai siju pacelšana.

Izmanto aizsprostu veidošanā, tuneļos un liela mēroga civilos projektos.

6. Dzelzceļi un transports
Lokomotīvju detaļu, ratiņu vai dzelzceļa segmentu pacelšanai.

Izmanto arī Railcar montāžas un apkopes darbnīcās.





1. Dizains un inženierija
Prasību analīze: nosakiet slodzes jaudu, laidumu, pacelšanas augstumu un darbības vidi.

CAD modelēšana: izveidojiet 3D projektus un strukturālos aprēķinus (stresa analīze, novirze utt.).

Materiālu izvēle: izvēlieties piemērotus liešanas materiālus (parasti tērauda vai kaļamā dzelzs) galvenajiem komponentiem, piemēram, sijām, gala vagoniem un āķiem.

Normatīvā atbilstība: pārliecinieties, ka dizainparaugi atbilst standartiem (ISO, DIN, FEM vai ASME).

2. modeļa izgatavošana un pelējuma sagatavošana
Raksta izveidošana: koka vai metāla raksti ir izgatavoti veidņu liešanai.

Smilšu pelējuma sagatavošana:

Pelējuma dobumos izmantojiet sveķus saistītas smiltis vai zaļās smiltis.

Kodolus (dobām sekcijām) tiek sagatavoti atsevišķi.

3. Liešanas process
Kūst un ielej:

Metāls (piemēram, oglekļa tērauds, leģētā tērauds) ir izkausēts krāsnī.

Izkausēto metālu ielej veidnēs kontrolētos apstākļos.

Dzesēšana un sacietēšana: ļaujiet liešanai lēnām atdzist, lai izvairītos no defektiem.

SHREAPOUT un tīrīšana: noņemiet smilšu veidnes un tīrus lējumus (kadru sprādzieni, slīpēšana).

4. apstrāde un apdare
Apstrādāta apstrāde: noņemiet lieko materiālu (vārti, stāvvadi).

Precīzas apstrāde: CNC apstrāde kritiskiem izmēriem (nesošie sēdekļi, skrūvju caurumi).

Virsmas apstrāde: gleznošana, cinkošana vai pretkorozijas pārklājumi.

5. tilta siju un gala vagonu izgatavošana
Metināšana\/montāža:

Izgatavojiet kastes sijas vai i-sijas (ja hibrīda dizains).

Metināšanas\/skrūvju gala ratiņi (ar riteņiem kustībai).

Stresa mazināšanas termiskās apstrādes (ja nepieciešams), lai samazinātu atlikušo spriegumu.

6. celtņu komponentu montāža
Pacēlības un ratiņu uzstādīšana: stiprinājuma elektriskā pacēlāja vai stiepļu virvju sistēma.

Dzelzceļa un skrejceļa iestatīšana: Uzstādiet celtņa sliedes uz atbalsta konstrukcijas.

Elektriskās sistēmas integrācija: stiepļu motori, vadības ierīces, ierobežojumu slēdži un drošības ierīces.

7. Pārbaude un kvalitātes kontrole
Izmēra pārbaude: pārbaudiet pielaides uz projektēšanas specifikācijām.

Nesagraujoša pārbaude (NDT):

Ultraskaņas, magnētiskās daļiņu vai krāsvielu iespiešanās pārbaude plaisām.

Slodzes pārbaude:

Statiskā slodzes pārbaude: 125% no nominālās jaudas.

Dinamiskā slodzes pārbaude: 110% no nominālās jaudas ar kustībām.

Funkcionālais tests: pārbaudiet bremzēšanu, pacelšanu un ceļojuma operācijas.

8. Glezniecība un korozijas aizsardzība
Uzklājiet grunti un koroziju izturīgu krāsu.

Marķējumi (ietilpība, sērijas numurs, brīdinājumi) atbilstoši standartiem.

9. Iepakojums un piegāde
Izjaukt (ja nepieciešams) nosūtīšanai.

Aizsargāt kritiskās sastāvdaļas tranzīta laikā.

10. uzstādīšana un nodošana ekspluatācijā (uz vietas)
Atkārtoti samontējiet klienta skrejceļu.

Galīgā izlīdzināšana un kalibrēšana.

Operatora apmācība un nodošana.





Uzņēmums ir uzstādījis inteliģentu aprīkojuma pārvaldības platformu un ir uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplekti (komplekti), un aprīkojuma tīkla likme sasniegs 95%. 32 Metināšanas līnijas ir izmantotas, 50 ir plānotas uzstādīt, un visas produktu līnijas automatizācijas ātrums ir sasniedzis 85%.
