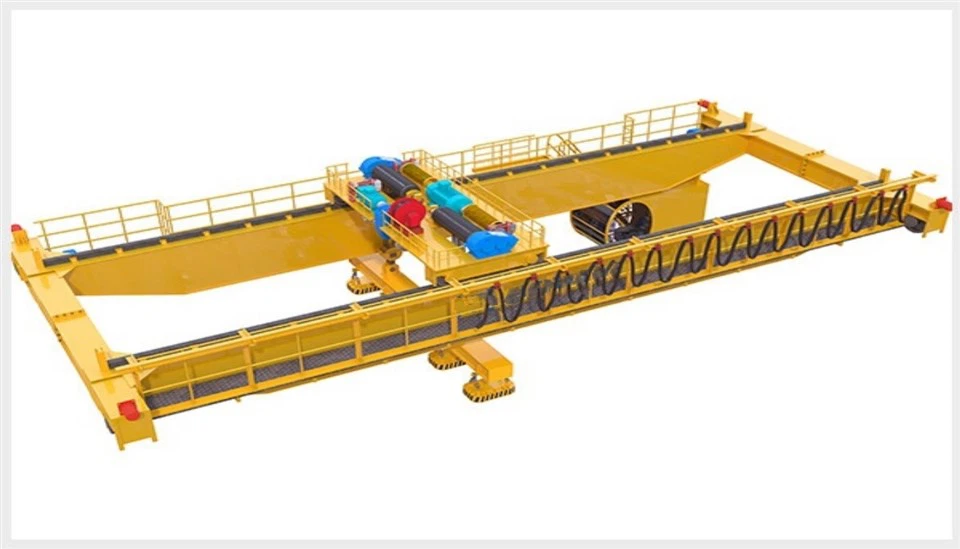

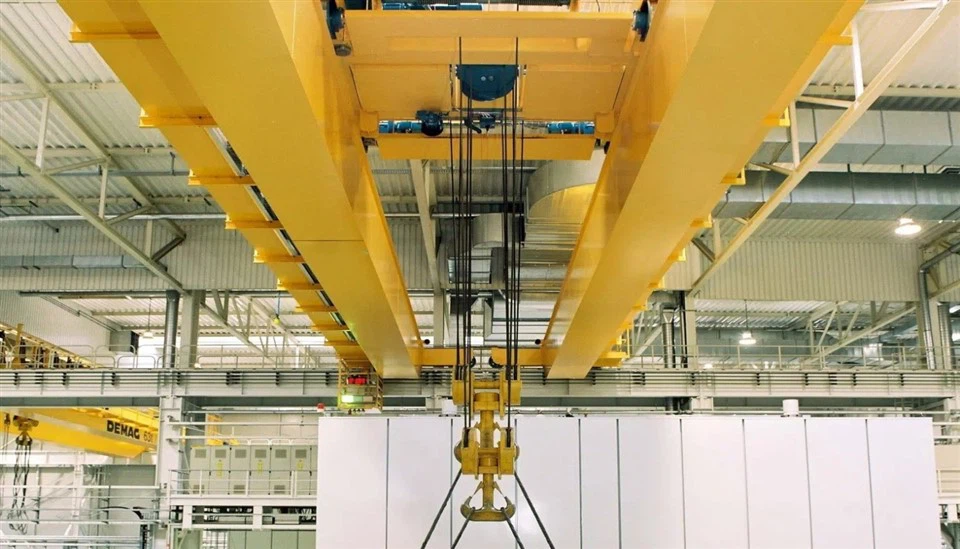

Virszemes ceļojošais celtnis



Paceļamais celtnis, kas pazīstams arī kā tilta celtnis, ir celšanas iekārtu veids, ko plaši izmanto dažādās nozarēs materiālu apstrādei. Tas ir paredzēts smagu kravu horizontālai pārvietošanai pa darbvietu, parasti ražotnēs, noliktavās un darbnīcās.

2. Paceļamais celtnis sastāv no paralēliem skrejceļiem ar kustīgu tiltu, kas aptver spraugu. Pacelšanas mehānisms, kas pazīstams kā pacēlājs, ir uzstādīts uz tilta. Šis celtnis darbojas, pārvietojot tiltu pa skrejceļiem, un pacēlājs pārvietojas pa tiltu, nodrošinot trīsdimensiju kravu kustību celtņa darbības zonā.

3. Izvēloties paceļamo celtni, ņemiet vērā tādus faktorus kā kravnesība, laidums, pacelšanas augstums, ātrums un jūsu darbības īpašās prasības. Pareizai uzstādīšanai un apkopei ir izšķiroša nozīme, lai nodrošinātu celtņa ilgmūžību un drošu darbību.

4. Šis ievads sniedz pamatzināšanas par paceļamajiem celtņiem, uzsverot to nozīmi dažādos rūpnieciskos lietojumos.

Maks. Pacelšanas augstums: 20m

Garantija: 1 gads

Svars (KG): 500 kg

Nominālais pacelšanas moments: 20-500kN

Maks. Pacelšanas slodze:2.5-62.5t

Platums: 35 m

Jauda: maiņstrāva 220-690V 50 Hz

darba temperatūra:-33~46 grādi

ātruma kontrole: Pretestība / Frekvences pārveidošana / Regulators

1.Tālās gaismas

1. Galvenā sija, kas pazīstama arī kā tilta sija vai celtņa sija, ir būtiska gaisvadu celtņa sastāvdaļa. Tam ir būtiska nozīme kravas atbalstīšanā un pacēlāja un ratiņu pārvietošanās atvieglošanā pa celtņa laidumu.

2. Šeit ir sniegts detalizēts galvenās gaismas apskats: Funkcija: Tālās gaismas kūlis kalpo kā primārais konstrukcijas elements, kas aptver attālumu starp celtņa skrejceļiem. Tas iztur pacēlāja paceltās kravas svaru un pašu pacēlāja un ratiņu svaru. Sija ir atbildīga par šo slodžu vienmērīgu sadali pa skrejceļiem, nodrošinot stabilu un drošu darbību.

Dubultā sija:

Konstrukcija: sastāv no divām paralēlām sijām ar ratiņiem, kas brauc pa sliedēm, kas uzstādītas uz sijām. Pacēlāju var uzstādīt gan virs, gan starp sijām.

Pielietojums: Paredzēts lielām slodzēm, lielākiem laidumiem un lielākiem pacelšanas augstumiem. Parasti izmanto lielās rūpnieciskās iekārtās, tērauda rūpnīcās un kuģu būvētavās.

Priekšrocības: lielāka kravnesība, lielāka stabilitāte, labāks āķa augstums un lielāka elastība pacēlāja pozicionēšanā.

3. Rezumējot, paceļamā celtņa galvenā sija ir pamata sastāvdaļa, kas atbalsta celtņa celšanas darbības, nodrošinot nepieciešamo izturību un stabilitāti, lai droši un efektīvi izturētu smagas kravas.

Pacelšanas sistēma

Paceļamā celtņa pacelšanas sistēma ir mehānisms, kas ļauj celtnim pacelt, nolaist un pārvietot smagas kravas. Šī sistēma ir galvenā celtņa darbībā, un tā ir izstrādāta, lai nodrošinātu drošu un efektīvu materiālu apstrādi.

Galvenās pacelšanas sistēmas sastāvdaļas ir pacēlājs, ratiņi, stiepļu trose vai ķēde un dažādi vadības mehānismi. Piemēram:

Pacēlājs:

Funkcija: Pacēlājs ir galvenā sastāvdaļa, kas ir atbildīga par kravas pacelšanu un nolaišanu. Tas pārvērš elektrisko enerģiju mehāniskajā enerģijā, lai pārvietotu slodzi vertikāli.

Stiepļu virve vai ķēde:

Stiepļu trose: izgatavotas no tērauda stieples pavedieniem, kas savīti kopā, stiepļu troses ir izturīgas, izturīgas un spēj izturēt lielas slodzes ar minimālu stiepšanos.

Ķēde: izgatavotas no metāla posmiem, ķēdes parasti izmanto vieglākās celšanas darbībās. Ķēdēm ir augsta izturība, un tās ir mazāk pakļautas sapīšanai vai salocīšanai nekā stiepļu troses.

3. Paceļamā celtņa pacelšanas sistēmu izmanto dažādās nozarēs, tostarp ražošanā, kuģniecībā, celtniecībā un loģistikā, lai apstrādātu kravas, sākot no mazām sastāvdaļām līdz lielām, smagām mašīnām.

4. Rezumējot, paceļamā celtņa pacelšanas sistēma ir sarežģīts, taču būtisks komponents, kas ļauj celtnim veikt savu galveno funkciju – pārvietot smagas kravas. Tā konstrukcija, darbība un apkope ir ļoti svarīgas, lai nodrošinātu celtņa darbību drošību un efektivitāti.

3. Gala sija

1. Paceļamā celtņa gala sija, kas pazīstama arī kā gala kravas automašīna vai gala ratiņi, ir būtiska sastāvdaļa, kas atbalsta tilta siju (galveno siju) un ļauj celtnim pārvietoties pa skrejceļiem.

2. Šeit ir detalizēts pārskats par tā funkcijām, veidiem un dizaina apsvērumiem.

Gala sijas funkcijas:

Atbalsts un stabilitāte: Gala sija atbalsta tilta sijas galus un nodrošina, ka tā paliek stabila un izlīdzināta, pārvietojoties pa skrejceļiem.

Kustība: tajā atrodas riteņi vai rullīši, kas ļauj visam celtņa tiltam pārvietoties horizontāli pa skrejceļa sijām.

Slodzes sadale: palīdz sadalīt slodzi no tilta sijas uz skrejceļa sijām, nodrošinot vienmērīgu svara sadalījumu un stabilitāti ekspluatācijas laikā.

Gala siju veidi:

FiksētsBeigasSijas:

Konstrukcija: Gala sija ir stingri piestiprināta pie tilta sijas, un tai nav kustīgu daļu regulēšanai.

Pielietojums: piemērots lietojumiem, kur celtņa pozīcija uz skrejceļa ir fiksēta vai nepieciešama minimāla regulēšana.

Dizaina apsvērumi:

Kravnesība:

Gala sijai jābūt konstruētai tā, lai tā izturētu celtņa maksimālo kravnesību, ieskaitot tilta sijas svaru un paceļamo kravu.

Pareizs izmērs un pastiprināšana ir būtiska, lai nodrošinātu stabilitāti un drošību.

Saderība ar skrejceļu:

Riteņiem vai rullīšiem jābūt saderīgiem ar skrejceļa sijām vai sliedēm, lai nodrošinātu vienmērīgu kustību un novērstu nodilumu vai bojājumus.

Precīzai izlīdzināšanai ar skrejceļu ir izšķiroša nozīme pareizai darbībai.

3. Rezumējot, paceļamā celtņa gala sija ir galvenā sastāvdaļa, kas atbalsta celtņa tiltu un atvieglo horizontālu kustību pa skrejceļu. Tā konstrukcijai un apkopei ir izšķiroša nozīme celtņa vispārējās veiktspējas, stabilitātes un drošības nodrošināšanā.











4.Crane braukšanas mehānisms

1. Gaisvadu celtņa celtņa kustības mehānisms ir sistēma, kas ļauj visam celtņa tiltam (vai galvenajai gaismai) pārvietoties horizontāli pa skrejceļa sijām. Šis mehānisms ir būtisks, lai novietotu celtni darbības zonā un atvieglotu kravu pārvietošanos pa dažādām darbvietas daļām.

2. Celtņa kustības mehānisma sastāvdaļas:

Gala kravas automašīnas (gala sijas):

Funkcija: Gala kravas automašīnas, kas pazīstamas arī kā gala sijas, ir konstrukcijas, kas uzstādītas abos celtņa tilta galos. Tie atbalsta tiltu un novieto riteņus vai rullīšus, kas darbojas uz skrejceļa sijām.

Dizains: parasti ietver rāmi, riteņus vai rullīšus, gultņus un dažreiz arī piedziņas mehānismu

Riteņi/rullīši:

Funkcija: riteņi vai rullīši, kas uzstādīti uz gala kravas automašīnām, ļauj celtņa tiltam pārvietoties pa skrejceļa sijām. Tie iztur celtņa svaru un tā slodzi, veicinot vienmērīgu horizontālu kustību.

Piedziņas mehānisms:

Funkcija: nodrošina jaudu celtņa kustībai pa skrejceļu. Tas var būt elektromotors, kas savienots ar pārnesumu sistēmu.

3. Lietojumprogrammas:

Ražošana: materiālu un komponentu pārvietošanai pa ražošanas līnijām.

Noliktavas: lai apstrādātu un pārvietotu uzglabātās preces.

Būvniecība: Smagu būvmateriālu pārvietošanai uz vietas.

Nosūtīšana un saņemšana: lai iekrautu un izkrautu lielus sūtījumus.

4. Rezumējot, paceļamā celtņa celtņa kustības mehānisms ir paredzēts, lai atvieglotu celtņa tilta horizontālo kustību gar skrejceļa sijām. Šī sistēma ietver gala kravas automašīnas, riteņus vai rullīšus, piedziņas mehānismu un vadības sistēmu, kas darbojas kopā, lai nodrošinātu precīzu un efektīvu materiālu apstrādi. Regulāra apkope un pareiza darbība ir būtiska, lai nodrošinātu celtņa kustības mehānisma uzticamību un drošību.

5. Ratiņu kustības mehānisms

Gaisa celtņa ratiņu kustības mehānisms ir atbildīgs par pacēlāja pārvietošanu horizontāli pāri celtņa tilta sijai (tālā sija). Šis mehānisms ļauj celtnim precīzi novietot kravu darbības zonā.

Ratiņu kustības mehānisma sastāvdaļas:

Ratiņu rāmis:

funkcija: rāmis ir konstrukcijas sastāvdaļa, kurā atrodas un atbalsta pacēlāju un citus saistītos mehānismus.

Ratiņu riteņi/rullīši:

Funkcija: uz ratiņu rāmja uzstādītie riteņi vai rullīši ļauj ratiņiem pārvietoties pa tilta siju. Tie nodrošina vienmērīgu kustību un iztur pacēlāja svaru.

Veidi:

Sliežu riteņi: šie riteņi darbojas uz sliedēm, kas uzstādītas uz tilta sijas. Tos parasti izmanto augšējās gaitas ratiņos.

Veltņi: dažās konstrukcijās riteņu vietā var izmantot rullīšus, īpaši ratiņos.

Piedziņas mehānisms:

Funkcija: Nodrošina jaudu ratiņu kustībai gar tilta siju. Tas var ietvert elektromotoru un pārnesumu sistēmu.

Veidi:

Tiešā piedziņa: motors tieši vada ratiņu riteņus.

Zobratu piedziņa: motors darbina pārnesumu sistēmu, kas savukārt virza ratiņu riteņus, ļaujot precīzi kontrolēt kustību.

Pacēlājs:

Funkcija: Pacēlājs ir uzstādīts uz ratiņiem un ir atbildīgs par kravas pacelšanu un nolaišanu.

Veidi:

Elektriskais pacēlājs: Darbojas ar elektrību, piemērots lieljaudas lietojumiem.

Manuālais pacēlājs: tiek darbināts ar rokām, parasti tiek izmantots vieglākām kravām.

Pneimatiskais pacēlājs: tiek darbināts ar saspiestu gaisu, tiek izmantots bīstamā vidē.

Rezumējot, paceļamā celtņa ratiņu kustības mehānisms ir atbildīgs par pacēlāja horizontālo kustību gar celtņa tilta siju. Tajā ietilpst ratiņu rāmis, riteņi vai rullīši, piedziņas mehānisms un vadības sistēma. Pareiza apkope un darbība ir būtiska, lai nodrošinātu vienmērīgu un drošu celtņa darbību.

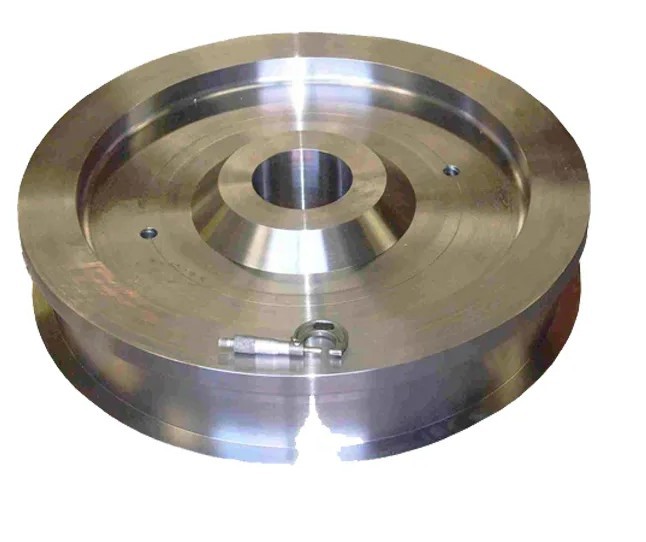

6.Crane ritenis

1. Paceļamā celtņa celtņa riteņi ir būtiski komponenti, kas ļauj celtņa tiltam pārvietoties horizontāli gar skrejceļa sijām. Tiem ir galvenā loma celtņa darbībā, izturot celtņa svaru un tā slodzi, vienlaikus nodrošinot vienmērīgu un stabilu kustību.

2. Celtņa riteņu funkcijas:

Atbalsts: Celtņa riteņi atbalsta celtņa tilta, pacēlāja un kravas svaru, pārnesot šo svaru uz skrejceļa sijām.

Kustība: tie nodrošina celtņa horizontālu kustību pa skrejceļa sijām vai sliedēm.

Stabilitāte: Pareizi izstrādāti un kopti riteņi nodrošina stabilu un vienmērīgu darbību, samazinot vibrāciju un nodilumu.

3. Celtņu riteņu veidi:

Atloku riteņi:

Dizains: vienā vai abās riteņa pusēs jābūt atlokam, lai tas būtu saskaņots ar skrejceļa sliedēm.

Pielietojums: parasti izmanto augšējiem celtņiem, kur riteņi atrodas uz skrejceļa sijas augšējā atloka.

Riteņi ar rievām:

Dizains: ar rievu, kas atbilst skrejceļa sliedes profilam, nodrošinot vienmērīgu un stabilu darbību.

Pielietojums: Izmanto celtņos, kur riteņiem precīzi jāiekļaujas sliežu profilā.

V veida rievas riteņi:

Dizains: ar V-veida rievu, kas sakrīt ar V-veida sliedes profilu.

4. Dizaina apsvērumi:

Kravnesība:

Riteņiem jābūt konstruētiem tā, lai tie izturētu celtņa maksimālo slodzi, ieskaitot celtņa tilta, pacēlāja un paceļamās kravas svaru.

Materiāla stiprums:

Riteņi parasti ir izgatavoti no augstas stiprības materiāliem, piemēram, kalta tērauda vai čuguna, lai nodrošinātu izturību un nodilumizturību.

Izlīdzināšana:

Pareiza riteņu izlīdzināšana ar skrejceļa sijām vai sliedēm ir ļoti svarīga vienmērīgai darbībai un pārmērīga nodiluma vai bojājumu novēršanai.

5. Rezumējot, paceļamā celtņa celtņa riteņi ir būtiski, lai nodrošinātu celtņa horizontālu kustību gar skrejceļa sijām. To dizains, materiāli un apkope ir ļoti svarīgi, lai nodrošinātu vienmērīgu, stabilu un drošu celtņa darbību.

7.Celtņa āķis

1. Paceļamā celtņa celtņa āķis ir būtiska sastāvdaļa, ko izmanto kravu pacelšanai, noturēšanai un transportēšanai. Tas ir savienojuma punkts starp celtņa pacelšanas sistēmu (pacēlāju) un kravu, kas tiek apstrādāta.

2. Celtņa āķa funkcijas:

Pacelšana: celtņa āķa galvenā funkcija ir droši pacelt un noturēt kravu pārvietošanas laikā.

Nostiprināšana: āķim jābūt droši piestiprinātam pie kravas, nodrošinot, ka kustības laikā tas neslīd vai nenokrīt.

Pozicionēšana: āķis ļauj precīzi novietot kravu celtņa darbības zonā.

3. Celtņu āķu veidi:

Viens āķis:

Dizains: Viens, vienkāršs āķis ar vienu stiprinājuma punktu. Tas ir visizplatītākais āķu veids, ko izmanto celtņiem.

Pielietojums: piemērots dažādiem celšanas uzdevumiem, sākot no vieglas līdz vidējai slodzei.

Dubultais āķis:

Dizains: divi āķi, kas uzstādīti uz kopējas važas vai tapas, kas ļauj pacelt kravas no diviem punktiem.

Pielietojums: noder, lai apstrādātu kravas, kurām nepieciešams līdzsvars vai stabilitāte, piemēram, garas sijas vai neveiklas formas priekšmeti.

Satveriet āķi:

Dizains: Aprīkots ar papildu satveršanas funkcijām vai zobiem, lai stingrāk nostiprinātu kravu.

Pielietojums: bieži izmanto celšanas lietojumos, kur nepieciešama papildu saķere, piemēram, ar vaļīgiem vai neregulāras formas materiāliem.

4. Lietojumprogrammas:

Ražošana: Komponentu un gatavās produkcijas celšanai un pārvietošanai pa ražošanas līnijām.

Noliktavas: lai apstrādātu un pārvietotu uzglabātās preces un materiālus.

Būvlaukumi: Smagu būvmateriālu un iekārtu celšanai.

Nosūtīšana un saņemšana: preču un materiālu iekraušanai un izkraušanai.

5. Rezumējot, paceļamā celtņa celtņa āķis ir būtiska sastāvdaļa, kas nodrošina savienojumu starp celtņa pacelšanas sistēmu un kravu. Tās dizains, veids un apkope ir ļoti svarīgi, lai nodrošinātu drošas un efektīvas pacelšanas darbības.



8.Motors

1. Gaisa celtņa motors ir galvenā sastāvdaļa, kas nodrošina nepieciešamo jaudu dažādām celtņa darbībām, tostarp pacelšanai, nolaišanai un horizontālai kustībai. Motors pārvērš elektrisko enerģiju mehāniskajā enerģijā, virzot pacēlāja un ratiņu sistēmas.

2. Celtņa motora funkcijas:

Jaudas pārvade: pārvērš elektrisko enerģiju mehāniskā jaudā, lai darbinātu pacēlāju kravu pacelšanai un nolaišanai, kā arī ratiņus un tiltu horizontālai kustībai.

Ātruma kontrole: ļauj kontrolēt celtņa darbības ātrumu, nodrošinot precīzu kravu pārvietošanu.

Virziena vadība: Nodrošina iespēju mainīt kustības virzienu gan vertikāli (pacēlājam), gan horizontāli (ratiņiem un tiltam).

3. Motoru veidi:

Maiņstrāvas motori:

Dizains: maiņstrāvas (AC) motorus parasti izmanto gaisvadu celtņos. Tie ir uzticami un nodrošina labu veiktspēju nepārtrauktai darbībai.

Pielietojums: izmanto gan pacelšanas, gan ratiņu pārvietošanās sistēmām. Tie var būt standarta vāveres motori vai uzlabotas konstrukcijas, piemēram, sinhronie vai indukcijas motori.

Līdzstrāvas motori:

Dizains: līdzstrāvas (DC) motorus izmanto lietojumiem, kuriem nepieciešama precīza ātruma un griezes momenta kontrole. Mūsdienu celtņos tie ir retāk sastopami modernu maiņstrāvas piedziņu parādīšanās dēļ.

Pielietojums: parasti izmanto vecākām celtņu sistēmām vai īpašām lietojumprogrammām, kurām nepieciešama precīza ātruma un pozicionēšanas kontrole.

4. Lietojumprogrammas:

Ražošana: izmanto rūpnieciskos apstākļos, lai pārvietotu materiālus pa ražošanas līnijām un starp darbstacijām.

Noliktavas: Preču apstrādei un novietošanai uzglabāšanas zonās.

Būvlaukumi: smagu materiālu un aprīkojuma pārvietošanai uz vietas.

Nosūtīšana un saņemšana: Palīdzēt preču iekraušanā un izkraušanā.

5. Rezumējot, paceļamā celtņa motors ir būtisks celtņa celšanas un kustības sistēmu vadīšanai. Tas ir rūpīgi jāizvēlas un jāuztur, lai nodrošinātu uzticamu un efektīvu darbību, ņemot vērā tādus faktorus kā kravnesība, ātrums, griezes moments un vides apstākļi.

.



9.Skaņas un gaismas signalizācija& gala slēdzis

Skaņas un gaismas signalizācijas sistēma, kā arī paceļamā celtņa gala slēdži ir būtiski drošības elementi, kas paredzēti, lai uzlabotu ekspluatācijas drošību un novērstu negadījumus.

Skaņas un gaismas signalizācijas sistēma

Mērķis:

Sniegt skaņas un vizuālus brīdinājumus operatoriem un personālam par celtņa statusu vai jebkādiem iespējamiem apdraudējumiem.

Lai brīdinātu operatoru par apstākļiem, kas var apdraudēt drošību, piemēram, pārslogot vai tuvojoties celtņa kustības robežām.

Sastāvdaļas:

Skaņas signāli:

Funkcija: izdod skaļus trokšņus, lai brīdinātu operatorus un tuvumā esošos darbiniekus par iespējamiem apdraudējumiem vai darbības problēmām.

Veidi:

Signāltaure: parasti izmanto vispārīgiem brīdinājuma signāliem, piemēram, celtņa darbības sākšanai vai apturēšanai.

Sirēna: sniedz steidzamāku brīdinājumu kritiskos apstākļos, piemēram, pārslodzes vai ārkārtas situācijās.

Gaismas trauksmes signāli:

Funkcija: izmantojiet mirgojošas vai nemainīgas gaismas, lai vizuāli signalizētu par celtņa statusu vai brīdinājumiem.

Veidi:

Mirgojoša bāka: bieži izmanto, lai norādītu, ka celtnis darbojas vai pastāv brīdinājuma stāvoklis.

Pastāvīga gaisma: izmanto nepārtrauktiem brīdinājumiem, piemēram, kad celtnis atrodas bīstamā vai ierobežotā zonā.

Dizaina apsvērumi:

Redzamība un dzirdamība:

Skaņas un gaismas signāliem jābūt skaidri redzamiem un dzirdamiem virs apkārtējā trokšņa un vides apstākļiem darbības zonā.

Trauksmes izvietošanai jābūt stratēģiskai, lai nodrošinātu, ka operators un personāls tos pamana.

Integrācija:

Trauksmes signāliem jābūt integrētiem celtņa vadības sistēmā, lai tie automātiski aktivizētos, reaģējot uz īpašiem apstākļiem, piemēram, pārslodzi vai pārvietošanās ierobežojumu sasniegšanu.

Izturība:

Trauksmes signāliem jābūt konstruētiem tā, lai tie izturētu darbības vidi, tostarp putekļu, mitruma un galējās temperatūras iedarbību.

Apkope:

Regulāras pārbaudes un apkope ir nepieciešamas, lai nodrošinātu, ka trauksmes signāli darbojas pareizi, un nomainītu visas bojātās sastāvdaļas.

Ierobežojuma slēdži

Mērķis:

Lai celtnis nepārsniegtu tam paredzētās darbības robežas un pasargātu gan celtni, gan tā apkārtni no bojājumiem.

Lai nodrošinātu automātisku vadību, apturot vai regulējot celtņa kustību, kad ir izpildīti noteikti nosacījumi.

Ierobežojuma slēdžu veidi:

Pacēlāja limita slēdži:

Funkcija: neļaujiet pacēlājam pacelt vai nolaist kravu, pārsniedzot tās maksimālās vai minimālās robežas.

Dizains: parasti tiek uzstādīts pacēlāja pārvietošanās ceļa augšdaļā un apakšā, lai apturētu pacēlāja motoru, kad tiek sasniegtas šīs robežas.

Ceļošanas ierobežojumu slēdži:

Funkcija: kontrolēt celtņa tilta un ratiņu horizontālo kustību, nodrošinot, ka celtnis nepārvietojas tālāk par skrejceļa galiem vai braukšanas sliedēm.

Konstrukcija: parasti atrodas skrejceļa vai sliedes galos, un to aktivizē celtņa kustība, lai apturētu vai apgrieztu kustību.

Drošības ierobežojuma slēdži:

Funkcija: Nodrošiniet papildu drošību, apturot celtni vai īpašas funkcijas, ja rodas neparasti apstākļi vai sistēmas atteices.

Dizains: var uzstādīt dažādās vietās, pamatojoties uz drošības prasībām un ekspluatācijas vajadzībām.

Dizaina apsvērumi:

Precizitāte:

Ierobežojošie slēdži ir precīzi jākalibrē, lai nodrošinātu, ka tie aktivizējas pareizajās pozīcijās un novērstu pārgriešanos vai neparedzētas kustības.

Uzticamība:

Slēdžiem jābūt uzticamiem un izturīgiem, lai tie pareizi darbotos celtņa darbības apstākļos, tostarp vibrācijas un vides faktoru ietekmē.

Regulējamība:

Daudzi gala slēdži ir regulējami, lai pielāgotos dažādām celtņu konfigurācijām un darbības prasībām.

Integrācija:

Ierobežojošie slēdži ir jāintegrē celtņa vadības sistēmā, lai nodrošinātu automātisku apturēšanu vai regulēšanu un nepieciešamības gadījumā iedarbinātu trauksmes sistēmas.

Apkope:

Regulāra pārbaude un apkope ir būtiska, lai nodrošinātu gala slēdžu pareizu darbību un novērstu jebkādu nodilumu vai darbības traucējumus.

Lietojumprogrammas:

Ražošana un noliktavā: lai nodrošinātu drošu celtņu darbību materiālu apstrādes un uzglabāšanas laikā.

Būvlaukumi: lai novērstu celtņu darbības ierobežojumu pārsniegšanu un nodrošinātu drošu būvmateriālu pacelšanu un novietošanu.

Nosūtīšana un saņemšana: nodrošināt drošu preču un aprīkojuma kustību iekraušanas un izkraušanas laikā.

3. Rezumējot, skaņas un gaismas signalizācijas sistēma un gala slēdži ir kritiski svarīgi drošības elementi paceļamajā celtnī. Viņi strādā kopā, lai nodrošinātu drošu darbību, sniedzot brīdinājumus un automātiski kontrolējot celtņa kustību, lai novērstu negadījumus un aprīkojuma bojājumus. Regulāra apkope un pareiza integrācija ar celtņa vadības sistēmām ir būtiska to efektīvai darbībai.

10.Drošības ierīces

1. Aizsardzība pret pārslodzi

Mērķis: Neļaut celtnim celt kravas, kas pārsniedz tā nominālo celtspēju, kas var izraisīt konstrukcijas bojājumus vai bojājumus.

Sastāvdaļas:

Pārslodzes sensors: mēra kravas svaru un nosūta signālus uz celtņa vadības sistēmu.

Drošības ierīce: Automātiski aptur celtni no celšanas vai nolaiž kravu, ja svars pārsniedz noteikto ierobežojumu.

Dizaina apsvērumi:

Kalibrēšana, lai nodrošinātu precīzu slodzes mērīšanu.

Regulāra testēšana, lai pārbaudītu funkcionalitāti.

2. Ierobežojuma slēdži

Mērķis: Neļaut celtnim pārvietoties ārpus tā paredzētajām darbības robežām, aizsargājot gan celtni, gan tā apkārtni.

Veidi:

Pacēlāja ierobežojumu slēdži: Apturiet pacēlāju, kad tas sasniedz maksimālo vai minimālo pārvietošanās ierobežojumu.

Braukšanas ierobežojuma slēdži: kontrolējiet celtņa tilta un ratiņu horizontālo kustību, novēršot pārmērīgu pārvietošanos.

Dizaina apsvērumi:

Precīza kalibrēšana pareizai aktivizēšanai.

Izturīga konstrukcija, lai izturētu ekspluatācijas apstākļus.

3. Avārijas apturēšanas poga

Mērķis: nodrošina ātru veidu, kā avārijas gadījumā apturēt visas celtņa darbības.

Sastāvdaļas:

Poga: parasti sarkana un atrodas viegli pieejamās vietās.

Vadības sistēmas integrācija: aptur celtņa kustības un aktivizē trauksmes signālus.

Dizaina apsvērumi:

Viegli sasniedzams un skaidri marķēts.

Regulāra pārbaude, lai nodrošinātu funkcionalitāti.

4. Drošības aizbīdņi

Mērķis: lai novērstu kravas nejaušu noslīdēšanu no celtņa āķa.

Sastāvdaļas:

Aizbīdņa mehānisms: piestiprināts pie āķa, lai nosegtu atveri un nostiprinātu kravu.

Veidi:

Manuālais aizbīdnis: lai atvērtu vai aizvērtu, ir nepieciešama manuāla darbība.

Automātiskais fiksators: automātiski ieslēdzas vai izslēdzas, pamatojoties uz kravas kustību.

Dizaina apsvērumi:

Uzticama darbība zem slodzes.

Regulāra pārbaude, lai nodrošinātu pareizu darbību.

5. Skaņas un gaismas signāli

Mērķis: brīdināt operatorus un tuvumā esošos darbiniekus par iespējamiem apdraudējumiem vai darbības stāvokli.

Sastāvdaļas:

Skaņas trauksmes signāli: skaņas signāli vai sirēnas, kas izstaro skaļus trokšņus brīdinājuma signāliem.

Gaismas trauksmes signāli: mirgojošas vai nepārtrauktas gaismas, lai vizuāli norādītu brīdinājuma apstākļus.

Dizaina apsvērumi:

Redzamība un dzirdamība darbības vidē.

Integrācija ar celtņa vadības sistēmu automātiskai aktivizēšanai.

11.Vadības režīms

1. Kulonu vadība

Apraksts:

Kulonu vadība ietver rokas ierīci ar kabeli, kas savienojas ar celtņa vadības sistēmu. Operators izmanto šo ierīci, lai kontrolētu celtņa kustības.

Sastāvdaļas:

Piekarināmā stacija: vadības bloks ar pogām vai kursorsvirām celtņa darbināšanai.

Kabeļi: savieno kulonu ar celtņa vadības sistēmu.

Priekšrocības:

Operatora mobilitāte: ļauj operatoram atrasties drošā attālumā no celtņa kravas.

Tiešā vadība: nodrošina tūlītēju atgriezenisko saiti un kontroli pār celtņa kustībām.

Trūkumi:

Ierobežots diapazons: operatoru ierobežo kabeļa garums.

Kabeļa bojājumu iespējamība: kabeļi laika gaitā var nolietoties vai tikt bojāti.

2. Radio tālvadības pults

Apraksts:

Radio tālvadības pults izmanto bezvadu tehnoloģiju, lai darbinātu celtni no attāluma, ļaujot operatoram brīvi pārvietoties pa celtņa darbības zonu.

Sastāvdaļas:

Radio raidītājs: Rokas ierīce ar vadības ierīcēm celtņa darbināšanai.

Radio uztvērējs: uzstādīts uz celtņa, lai uztvertu signālus no raidītāja.

Priekšrocības:

Operator Freedom: ļauj operatoram atrasties jebkurā celtņa darbības zonā.

Uzlabota drošība: ļauj operatoram izvairīties no iespējamiem apdraudējumiem.

Trūkumi:

Signāla traucējumi: tos var ietekmēt traucējumi vai signāla zudums.

Akumulatora darbības laiks: nepieciešama regulāra akumulatora uzlāde vai nomaiņa.

3. Salona vadība

Apraksts:

Kabīnes vadība ietver slēgtu operatora kabīni, kas uzstādīta uz celtņa tilta. Operators sēž salonā, lai kontrolētu celtņa kustības.

Sastāvdaļas:

Operatora kabīne: aprīkota ar vadības ierīcēm, instrumentiem un redzamības logu.

Vadības panelis: ietver kursorsviras, pogas un citas vadības ierīces celtņa darbināšanai.

Priekšrocības:

Visaptveroša vadība: nodrošina piekļuvi visām celtņa vadības ierīcēm vienā vietā.

Aizsardzība pret laikapstākļiem: kabīne aizsargā operatoru no laikapstākļiem.

Trūkumi:

Ierobežota mobilitāte: operators atrodas tikai salonā.

Augstākas izmaksas: kabīnes uzstādīšana un apkope var būt dārgāka.

4. Automātiskā vai pusautomātiskā vadība

Apraksts:

Automātiskās vai pusautomātiskās vadības sistēmas daļēji vai pilnībā automatizē noteiktas celtņa funkcijas, pamatojoties uz iepriekš iestatītām programmām vai sensoriem.

Sastāvdaļas:

Programmējams loģiskais kontrolleris (PLC): pārvalda automatizētas funkcijas un secības.

Sensori un kameras: sniedz datus automatizētām darbībām un pielāgojumiem.

Priekšrocības:

Paaugstināta precizitāte: automatizē atkārtotus uzdevumus un uzlabo precizitāti.

Samazināts operatora nogurums: samazina nepieciešamību pēc pastāvīgas manuālas vadības.

Trūkumi:

Sarežģītība: nepieciešama uzlabota programmēšana un apkope.

Sistēmas kļūdu iespējamība: automatizētās sistēmas var neizdoties vai pieprasīt atkārtotu kalibrēšanu.



12.Skice







1. Augsta celtspēja

Apraksts: Paceļamie celtņi spēj pacelt smagas kravas, kas bieži pārsniedz cita veida celtņu jaudu.

Ieguvums: piemērots lielu, smagu un lielgabarīta priekšmetu apstrādei, kas ir izplatīti ražošanā, celtniecībā un noliktavās.

2. Efektīva telpas izmantošana

Apraksts: Šie celtņi darbojas gar ēkas konstrukcijas vai sliežu sistēmas augšdaļu, atbrīvojot grīdas platību.

Ieguvums: maksimāli palielina pieejamo darba vietu un uzglabāšanas vietas, ļaujot efektīvāk izmantot iekārtu.

3. Daudzpusīga kustība

Apraksts: Paceļamie celtņi var pārvietoties gan horizontāli (gar skrejceļu), gan vertikāli (gar pacēlāju).

Ieguvums: nodrošina elastību kravas pozicionēšanā un pārvietošanā, atvieglojot kravu manevrēšanu lielā teritorijā.

4. Uzlabota drošība

Apraksts: tādas funkcijas kā gala slēdži, pārslodzes aizsardzība un drošības trauksmes signāli uzlabo darbības drošību.

Ieguvums: samazina negadījumu, aprīkojuma bojājumu un operatora traumu risku, veicinot drošāku darba vidi.

5. Precizitāte un kontrole

Apraksts: Uzlabotas vadības sistēmas, tostarp kulons, radio tālvadības pultis un automātiskās vadības ierīces, piedāvā precīzu kravu pārvietošanu.

Ieguvums: nodrošina precīzu kravu pozicionēšanu un pārvietošanu, kas ir ļoti svarīgi uzdevumiem, kuriem nepieciešama augsta precizitāte.

6. Izturība un uzticamība

Apraksts: Paredzēti lielas noslodzes darbam, paceļamie celtņi ir izgatavoti no izturīgiem materiāliem un sastāvdaļām.

Ieguvums: nodrošina ilgtermiņa uzticamību un minimālu dīkstāves laiku, samazinot uzturēšanas izmaksas un uzlabojot produktivitāti.





1. Ražošana

Montāžas līnijas: izmanto, lai pārvietotu smagas detaļas un komponentus pa montāžas līnijām, palīdzot mašīnu un izstrādājumu ražošanā un montāžā.

Mašīnu darbnīcas: atvieglo smagās tehnikas, detaļu un izejmateriālu pārvietošanu mašīndarbnīcas vidē.

2. Uzglabāšana un izplatīšana

Apstrāde ar glabāšanu: preču un materiālu pārvietošana noliktavās, tostarp priekšmetu sakraušana un izņemšana no augstiem plauktiem.

Pasūtījuma izpilde: palīdz atlasīt un novietot preces nosūtīšanai un saņemšanai, uzlabojot pasūtījumu apstrādes efektivitāti.

3. Būvniecība

Materiālu apstrāde: izmanto būvmateriālu, piemēram, tērauda siju, betona paneļu un celtniecības aprīkojuma, pacelšanai un transportēšanai būvlaukumos.

Konstrukciju uzstādīšana: palīdz lielu konstrukciju un komponentu, tostarp tiltu un ēku, montāžā un būvēšanā.

4. Tērauda rūpnīcas un lietuves

Tērauda apstrāde: pārvieto smagos tērauda sagataves, lietņus un ruļļus visā dzirnavās no krāsns uz velmētavu.

Liešanas darbības: palīdz apstrādāt un transportēt izkausētu metālu un lējumus ražošanas procesā.

5. Kuģu būvētavas

Kuģu būve: izmanto lielu kuģu sastāvdaļu, piemēram, korpusa sekcijas un dzinēju, pacelšanai un novietošanai kuģu būvniecības un remonta laikā.

Iekraušana un izkraušana: atvieglo smagas kravas un aprīkojuma iekraušanu un izkraušanu no kuģiem.

6. Automobiļu rūpniecība

Transportlīdzekļa montāža: pārvieto detaļas un komponentus transportlīdzekļu montāžas laikā, tostarp dzinējus, šasiju un virsbūves paneļus.

Apkope un remonts: palīdz apkopi un remontēt automobiļu montāžas līnijas un mehānismus.





Materiālu pārbaude

Kvalitātes pārbaude: iegādātajām izejvielām tiek veikta stingra kvalitātes pārbaude, lai pārliecinātos, ka tās atbilst projektēšanas prasībām un valsts standartiem.

Materiālu uzglabāšana: Kvalificēti materiāli tiek uzglabāti atbilstoši klasifikācijai, lai novērstu koroziju vai bojājumus.

Griešana un formēšana

Tērauda griešana: izmantojiet plazmas griešanu, lāzergriešanu vai liesmas griešanu un citas tehnoloģijas, lai grieztu tēraudu atbilstoši dizaina rasējuma izmēram.

Formēšanas apstrāde: veidojiet tērauda plāksni ar liekšanu, velmēšanu, metināšanu un citiem procesiem, lai izgatavotu galveno siju, gala siju un citas konstrukcijas daļas.

Metināšana

Komponentu metināšana: grieztās un veidotās tērauda daļas tiek metinātas galvenajās konstrukcijās, piemēram, galvenajā sijā, gala sijā un ratiņos. Metināšanas process ir stingri jākontrolē, lai nodrošinātu konstrukcijas izturību un metināšanas kvalitāti.

Metināto šuvju pārbaude: izmantojiet nesagraujošu testēšanas tehnoloģiju (piemēram, ultraskaņas testēšanu, radiogrāfisko testēšanu), lai pārbaudītu metinātās šuves, lai pārliecinātos, ka tajās nav plaisu vai citu defektu.

Mehāniskā apstrāde

Precīzā apstrāde: precīza apstrāde tiek veikta galvenajām celtņa sastāvdaļām, piemēram, riteņu komplektiem, gultņu sēdekļiem, skriemeļiem utt., Lai nodrošinātu to izmēru precizitāti un virsmas kvalitāti.

Visas mašīnas montāža

Vispārējā montāža: Pamatojoties uz iepriekšēju montāžu, tiek veikta celtņa vispārējā montāža, ieskaitot galvenās gaismas, gala sijas, pacelšanas mehānisma, staigāšanas mehānisma utt.

Nodošana ekspluatācijā un testēšana

Dinamiskos apstākļos tiek pārbaudīta celtņa darbības veiktspēja, ieskaitot pacelšanas, iešanas, stūrēšanas un citu funkciju pārbaudi. Samontētā tilta celtņa kopējais izmērs tiek pārbaudīts, lai pārliecinātos, ka visi izmēri atbilst projektēšanas prasībām.

Izsmidzināšana un pretkorozijas apstrāde

Virsmas apstrāde Rūsas noņemšana: rūsas noņemšana no celtņa virsmas, izplatītas metodes ietver smilšu strūklu, kodināšanu utt. Grunts izsmidzināšana: Izsmidziniet pretkorozijas grunti uz apstrādātās virsmas, lai novērstu metāla oksidēšanos un koroziju. Virskārtas izsmidzināšana Krāsu izsmidzināšana: Izsmidziniet virskārtu atbilstoši klienta prasībām vai nozares standartiem, lai celtnim piešķirtu aizsargājošu un dekoratīvu efektu. Marķējums: pēc izsmidzināšanas atzīmējiet celtņa identifikācijas informāciju atbilstoši specifikācijām, piemēram, modeli, nominālo slodzi utt.

Rūpnīca un uzstādīšana

Iepakojums un transportēšana

Iepakojuma aizsardzība: Aizsardzīgi iesaiņojiet galvenās celtņa sastāvdaļas, lai izvairītos no bojājumiem transportēšanas laikā. Transportēšanas kārtība: atbilstoši aprīkojuma izmēram un transportēšanas apstākļiem izvēlieties piemērotu transportēšanas metodi celtņa transportēšanai uz klienta vietu.

Pieņemšana un piegāde

Klientu pieņemšana

Pieņemšana uz vietas: pasūtītājs veic celtņa pieņemšanu uz vietas saskaņā ar līguma prasībām un tehniskajām specifikācijām, lai pārbaudītu iekārtas veiktspēju un kvalitāti.

Problēmu novēršana: Ja tiek konstatētas problēmas, ražotājam tās ir jānovērš savlaicīgi, lai nodrošinātu, ka iekārta pilnībā atbilst klienta prasībām. Piegāde un lietošana Darbības apmācība: ražotājs parasti apmāca klienta operatorus, lai nodrošinātu, ka viņi var pareizi un droši darbināt celtni.







Materiālu pārbaude

Kvalitātes pārbaude: iegādātajām izejvielām tiek veikta stingra kvalitātes pārbaude, lai pārliecinātos, ka tās atbilst projektēšanas prasībām un valsts standartiem.

Materiālu uzglabāšana: Kvalificēti materiāli tiek uzglabāti atbilstoši klasifikācijai, lai novērstu koroziju vai bojājumus.

Griešana un formēšana

Tērauda griešana: izmantojiet plazmas griešanu, lāzergriešanu vai liesmas griešanu un citas tehnoloģijas, lai grieztu tēraudu atbilstoši dizaina rasējuma izmēram.

Formēšanas apstrāde: veidojiet tērauda plāksni ar liekšanu, velmēšanu, metināšanu un citiem procesiem, lai izgatavotu galveno siju, gala siju un citas konstrukcijas daļas.

Metināšana

Komponentu metināšana: grieztās un veidotās tērauda daļas tiek metinātas galvenajās konstrukcijās, piemēram, galvenajā sijā, gala sijā un ratiņos. Metināšanas process ir stingri jākontrolē, lai nodrošinātu konstrukcijas izturību un metināšanas kvalitāti.

Metināto šuvju pārbaude: izmantojiet nesagraujošu testēšanas tehnoloģiju (piemēram, ultraskaņas testēšanu, radiogrāfisko testēšanu), lai pārbaudītu metinātās šuves, lai pārliecinātos, ka tajās nav plaisu vai citu defektu.

Mehāniskā apstrāde

Precīzā apstrāde: precīza apstrāde tiek veikta galvenajām celtņa sastāvdaļām, piemēram, riteņu komplektiem, gultņu sēdekļiem, skriemeļiem utt., Lai nodrošinātu to izmēru precizitāti un virsmas kvalitāti.

Visas mašīnas montāža

Vispārējā montāža: Pamatojoties uz iepriekšēju montāžu, tiek veikta celtņa vispārējā montāža, ieskaitot galvenās gaismas, gala sijas, pacelšanas mehānisma, staigāšanas mehānisma utt.

Nodošana ekspluatācijā un testēšana

Dinamiskos apstākļos tiek pārbaudīta celtņa darbības veiktspēja, ieskaitot pacelšanas, iešanas, stūrēšanas un citu funkciju pārbaudi. Samontētā tilta celtņa kopējais izmērs tiek pārbaudīts, lai pārliecinātos, ka visi izmēri atbilst projektēšanas prasībām.

Izsmidzināšana un pretkorozijas apstrāde

Virsmas apstrāde Rūsas noņemšana: rūsas noņemšana no celtņa virsmas, izplatītas metodes ietver smilšu strūklu, kodināšanu utt. Grunts izsmidzināšana: Izsmidziniet pretkorozijas grunti uz apstrādātās virsmas, lai novērstu metāla oksidēšanos un koroziju. Virskārtas izsmidzināšana Krāsu izsmidzināšana: Izsmidziniet virskārtu atbilstoši klienta prasībām vai nozares standartiem, lai celtnim piešķirtu aizsargājošu un dekoratīvu efektu. Marķējums: pēc izsmidzināšanas atzīmējiet celtņa identifikācijas informāciju atbilstoši specifikācijām, piemēram, modeli, nominālo slodzi utt.

Rūpnīca un uzstādīšana

Iepakojums un transportēšana

Iepakojuma aizsardzība: Aizsardzīgi iesaiņojiet galvenās celtņa sastāvdaļas, lai izvairītos no bojājumiem transportēšanas laikā. Transportēšanas kārtība: atbilstoši aprīkojuma izmēram un transportēšanas apstākļiem izvēlieties piemērotu transportēšanas metodi celtņa transportēšanai uz klienta vietu.

Pieņemšana un piegāde

Klientu pieņemšana

Pieņemšana uz vietas: pasūtītājs veic celtņa pieņemšanu uz vietas saskaņā ar līguma prasībām un tehniskajām specifikācijām, lai pārbaudītu iekārtas veiktspēju un kvalitāti.

Problēmu novēršana: Ja tiek konstatētas problēmas, ražotājam tās ir jānovērš savlaicīgi, lai nodrošinātu, ka iekārta pilnībā atbilst klienta prasībām. Piegāde un lietošana Darbības apmācība: ražotājs parasti apmāca klienta operatorus, lai nodrošinātu, ka viņi var pareizi un droši darbināt celtni.

Populāri tagi: gaisvadu ceļojošais celtnis, Ķīna gaisvadu ceļojošo celtņu ražotāji, piegādātāji, rūpnīca
