Premium dubultā gaismas virs galvas un tilta celtnis

Kāpēc izvēlēties šo celtni?

✔ Vislabākais tēraudam - Heavy Industries- Maksimāli palielina metāla apstrādes produktivitāti.
✔ Samazina darbaspēka izmaksas- samazina manuālo takelāžas darbu.
✔ Uzlabo darba drošību- Nav vaļēju ķēžu vai siksnu.



Galvenās funkcijas un komponenti

1. Divkāršās sijas tilta struktūra

Divas smagas - Darba sijas (lodziņš - tipa vai kopņu dizains) ar lielu slodzi (parasti5 - 100+ tonnas).

Nodrošina labākāķa augstumsunaptvertnekā viens - siju celtņi.

2. Elektromagnētiskais pacēlājs (elektromagnēts)

Darboties pēcLīdzstrāvas strāvaLai ģenerētu spēcīgu magnētisko lauku.

Var paceltplakanas tērauda plāksnes, apaļas stieņi vai metāllūžņibez siksnām/ķēdēm.

Pielāgojams pacelšanas spēks(mainās ar materiāla biezumu un svaru).

3. Ratiņu un pacēlāja sistēma

Motorizēts ratiņivirzās gar sijām, lai precīzi pozicionētu.

Pacēlāja mehānisms(ķēde vai stiepļu virve) paaugstina/pazemina elektromagnētu.

Daži modeļi ietver arotatorsLai pagrieztu kravas.

4. Jaudas un vadības sistēma

Elektriskā barošanas avots(ar rezerves akumulatoru drošībai).

Salona vai tālvadības pultsoperatora elastībai.

Sprieguma regulatorslai pielāgotu magnētisko izturību.

5. Drošības sistēmas

Avārijas jauda - izslēgta(EPO) strāvas padeves pārtraukuma gadījumā.

Pārslodzes aizsardzībaLai novērstu magnētu atslāņošanos.

Anti - Sway Systemstabilai pacelšanai.



Salīdzinājums: elektromagnētiskais pret āķi - balstīti augšējie celtņi

Iezīmēt	Elektromagnētiskais celtnis	Standarta āķa celtnis
Slodzes tips	Tikai melnie metāli	Jebkurš materiāls (ar siksnām)
Pacelšanas ātrums	Ātrāk (bez takelāžas)	Lēnāk (nepieciešama pieķeršanās)
Precizitāte	Augsts (tiešais kontakts)	Atkarīgs no takelāžas prasmēm
Uzturēšana	Augstākas (elektriskās daļas)	Zemāks (tikai mehāniski)



Galvenās sastāvdaļas: gultnis, pārnesumkārba, motors, sūknis

Izcelsmes vieta: Henans, Ķīna

Garantija: 1 gads

Svars (kg): 2000 kg

Video izejošais - pārbaude: nodrošināta

Mašīnu testa ziņojums: nodrošināts

Dizains: dubultā stars

Efektivitāte: augsta efektivitāte

Darbības ātrums: ātrgaitas darbība

Stabilitāte: anti - šūpoles funkcija

Krāsa: izvēles

Jaudas avots: 110v/220v/230v/380v/440v, pielāgots

Span: 7,5-31,5 m

Šeit ir detalizēts sadalījumsPremium dubultā staru komponenti virs galvas un tilta celtņa:



1. Galvenās strukturālās sastāvdaļas

A. dubultā siju tilts

Divas paralēlas sijas(Box - tipa vai kopņu dizains), kas aptver celtņa līci.

Izgatavots no augsta - stiprības tēraudssmaga - Dežūras celšana (5-100+ tonnas).

NodrošinātLielāks āķa augstumsnekā viens - siju celtņi.



B. gala kravas automašīnas (gala vagoni)

Tērauda rāmji arriteņikas skrien uz skrejceļa sliedēm.

IetvertBrauciet motorus, bremzes un buferikustībai.

C. skrejceļa stari un sliedes

Atbalstiet visu celtņa struktūru.

Uzstādīts uz ēkas kolonnām vai brīvi stāvošiem balstiem.

2. Componentu pacelšanas un apstrādes

A. Elektromagnēts (magnēta celšana)

Galvenā sastāvdaļa, kasģenerē magnētisko laukukad ir enerģisks.

DC - darbināms(Nepieciešams taisngriežam, lai maiņstrāvas maiņstrāvu pārveidotu par līdzstrāvu).

Veidi:

Taisnstūrveida magnētiPar šķīvjiem/lapām.

Apļveida magnētispolēm/lūžņiem.

Multi - polu magnētineregulārām formām.

B. Magnēta barošanas sistēma

Tiristora taisngriezis- pārveido maiņstrāvu magnētam DC.

Kabeļa spole vai festonu sistēma- Nodrošina magnētu jaudu.

Rezerves akumulators- novērš slodzes kritumus strāvas padeves pārtraukuma laikā.

C. pacēlāja un ratiņi

Elektriskais pacēlājs(ķēde vai stiepļu virve) - paceļ/pazemina magnētu.

Motorizēts ratiņi- Pārvieto magnētu gar sijām.

Var ietvert arotatorsLai pagrieztu kravas.



3. Drive un kustību sistēmas

A. tilta piedziņa

Motori, pārnesumkārbas un riteņigarenvirziena kustībai.

Frekvence - kontrolētaPar gludu startu/apstāšanos.

B. ratiņu piedziņa

PieļautCross - Ceļojumsgar sijām.

Precīzas pozicionēšanas precizitātes kontrole.

C. bremzēšanas sistēmas

Elektromagnētiskās bremzes- tūlītējai apstāšanai.

Avārijas bremzes- rezerves drošības pasākums.

4. Elektrisko un vadības sistēmas

A. Operatora kontroles

Kulonu kontrole(pakārt - uz leju vai bezvadu tālvadības pults).

Salona kontrole(lieliem celtņiem ar labāku redzamību).

B. Elektriskais panelis

Galvenais atvienošanas slēdzis- par spēka nogriešanu.

Kontaktori, releji un PLC- automatizācijai.

Pārslodzes aizsardzība- novērš magnēta kļūmi.

C. Drošības ierīces

Slodzes ierobežotājs- novērš pārslodzi.

Ierobežot slēdžus- Apstājas celtnis sliežu ceļa beigās.

Anti - Sway System- samazina slodzes šūpoles.

5. Papildu komponenti

Dzesēšanas sistēma- novērš magnētu pārkaršanu.

Kabeļu pārvaldība- Festons vai spole enerģijas/datu kabeļiem.

Apgaismojums un trauksmes- Par redzamību un brīdinājumiem.

Skice

Galvenais tehniskais





PriekšrocībasPremium dubultā gaismas virs galvas un tilta celtnis

Efektīva materiālu apstrāde

Nav vajadzīgas siksnas/ķēdes- Elektromagnēts tieši paceļ melnos materiālus, samazinot iestatīšanas laiku.

Ātrāka iekraušana/izkraušanaSalīdzinot ar tradicionālo āķi - balstīti celtņi.

Augsta precizitāte un kontrole

Regulējams magnētiskais spēksĻauj apstrādāt dažādus materiāla biezumus.

Vienmērīga novietošanaar mainīgu ātruma kontroli (izmantojot frekvences piedziņas).

Palielināta drošība

Nav manuālas takelāžassamazina darba ņēmēja ievainojumu risku.

Neizdodas - droši mehānismi(rezerves jauda, ​​avārijas bremzes) Novērst slodzes kritumus.

Daudzpusīga kravas apstrāde

Var paceltTērauda plāksnes, spoles, caurules, metāllūžņi un mašīnu detaļas.

Piemērots abiemsakrauti un vaļīgi materiāli.

Space - Saglabāšanas dizains

Dubultā siju struktūraMaksimāli palielina āķa augstumu, ļaujot izmantot labāku noliktavu vietas.

Nav nepieciešami papildu iespīlēšanas rīki.

Automatizācijas saderība

Var integrēties arPLC sistēmasautomatizētām rūpnīcas darbībām.

Atbalststālvadības uzraudzībaNozares 4.0 lietojumprogrammām.



PieteikšanāsPremium dubultā gaismas virs galvas un tilta celtnis

1. Tērauda dzirnavas un metāla izgatavošana

Rīkošanāstērauda spoles, palagi un plāksnesRollās dzirnavās.

Transportalējumi, sagataves un strukturālās sijas.

2. Metāllūžņu un pārstrādes augi

Šķirošana un kustībadzelzs metāllūžņu metāls.

Sasmalcināta tērauda iekraušana/izkraušana pārstrādei.

3. Kuģu būve un smagās mašīnas

Celšanatērauda korpusa sekcijas, motora detaļas un lieli metāla komponenti.

Pozicionēšanametinātas struktūrasmontāžas līnijās.

4. Būvniecība un infrastruktūra

Rīkošanāspastiprināšanas joslas (armatūra), sijas un tērauda ietvari.

Transportasaliekamie tērauda moduļi.

5. Automotive un ražošana

Kustīgsapzīmogotas metāla detaļasražošanas līnijās.

RīkošanāsNospiediet veidnes un nomirst.

6. Porta un loģistika

Iekraušana/izkraušanatērauda kravano kuģiem un kravas automašīnām.

Sakraušanatērauda trauki un spolesuzglabāšanas pagalmos.



Premium divkāršās gaismas un tilta celtņa ražošanas procedūra ietver vairākus galvenos posmus, sākot no dizaina līdz galīgajai pārbaudei. Zemāk ir detalizēts solis - ar - soļa pārskatu:

---

1. Dizains un inženierija

Slodzes un laiduma aprēķins: Nosakiet celtņa ietilpību (45 tonnas), laidumu (attālums starp sliedēm), celšanas augstumu un darba ciklu (FEM/ISO klasifikācija).

Konstrukcijas dizains:

Galvenās sijas (lodziņš - tipa vai kopņu dizains)

Gala vagoni (kustībai gar sliedēm)

Pacēlāja un ratiņu mehānisms

Elektriskais un mehāniskais dizains:

Motora jauda, ​​pārnesumkārba, bremzes un vadības sistēma

Elektroinstalācija, kulonu/radio tālvadības pults vai salona darbība

Programmatūra un simulācija: Galīgo elementu analīze (FEA) stresa pārbaudei.

---

2. Materiāla iepirkums

Tērauda plāksnes un profili: Augsts - Kvalitāte Q235B/Q345B STEEL SANDIEM.

Elektriskās sastāvdaļas: Motori (pacēlājs/ceļojums), bremzes, ierobežojumu slēdži un vadības paneļi.

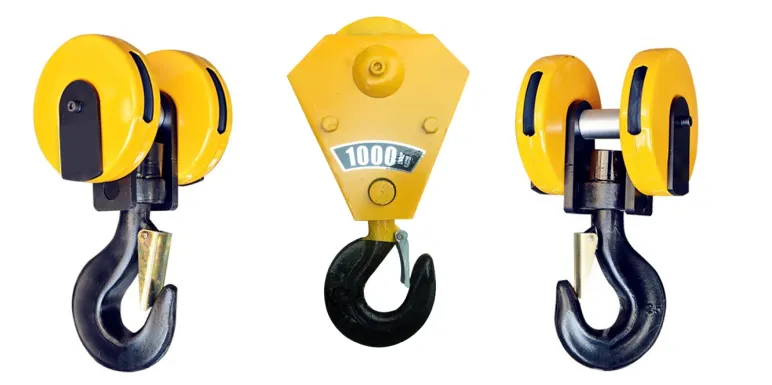

Mehāniskās daļas: Riteņi, pārnesumi, stiepļu virves, āķi un gultņi.

---

3. Galveno komponentu izgatavošana

A. Divkārša siju izgatavošana

Griešana un metināšana: CNC plazmas griešana precizitātei; Automātiska iegremdēta loka metināšana (zāģis) sijām.

Montāža: Izlīdzināt un metināt sijas ar gala vagoniem.

Šāvienu spridzināšana un gleznošana: Anti - Rūsas apstrāde (grunts + virspuse).

B. pacēlāja un ratiņu asambleja

Pacēlāja mehānisms:

45 tonnu elektriskās stiepļu virves pacēlāja (vai ķēdes pacēlāja).

Bungas, motors, pārnesumkārba un bremžu komplekts.

Ratiņu rāmis: Riteņu, motoru un sliedu izgatavošana un montāža.

C. Beigu vagoni

Kadru konstrukcija: Metināts tērauds ar riteņu komplektiem.

Buferi un buferi: Instalācija sadursmes aizsardzībai.

---

4. Elektriskās sistēmas uzstādīšana

Elektroinstalācijas un vadības ierīces:

Strāvas padeve (3 fāžu AC)

Mainīgas frekvences piedziņas (VFD) vienmērīgai darbībai

Kulonu/tālvadības sistēma

Drošības ierīces:

Pārslodzes ierobežotājs

Ierobežot slēdžus (augšējais/apakšējais ceļojums)

Ārkārtas pietura

---

5. Asambleja un integrācija

Siju uzcelšana: Mount dubultās sijas uz gala vagoniem.

Ratiņu un pacēlāja uzstādīšana: Pozīcijas ratiņi starp sijām; drošs pacēlājs.

Dzelzceļa izlīdzināšana: Pārliecinieties, ka skrejceļa sliedes ir līdzenas un paralēlas.

---

6. Pārbaude un kvalitātes kontrole

A. Rūpnīcas pārbaude (pirms nosūtīšanas)

Nē - ielādēšanas tests: Palaidiet celtni bez slodzes, lai pārbaudītu kustību, bremzes un vadības ierīces.

Slodzes pārbaude:

Statisks tests: 1,25 × nominālā slodze (56,25 tonnas) 10 minūtes.

Dinamiskais tests: 1,1 × nominālā slodze (49,5 tonnas) ar kustībām.

Drošības pārbaudes: Pārbaudiet ierobežotos slēdžus, ārkārtas apstāšanos un aizsardzību pret pārslodzi.

B. ON - vietnes pārbaude (pēc instalēšanas)

Re - Palaidiet slodzes testus klientu uzraudzībā.

---

7. Glezniecība un korozijas aizsardzība

Galīgais pārklājums: Laika apstākļi - izturīga krāsa (piemēram, epoksīda cinks - bagātīgs gruntējums).

Marķējums: Load ietilpības, brīdinājumu un ražotāja informācijas etiķetes.

---

8. Iepakojums un piegāde

Izjaukšana (ja nepieciešams): Lai veiktu vieglu transportēšanu.

Iesaiņojums: Ūdensnecaurlaidīga iesaiņošana jūras/zemes pārvadāšanai.

---

9. Instalēšana un nodošana ekspluatācijā ({- vietne)

Skrejceļa staru pārbaude: Nodrošiniet pareizu izlīdzināšanu un izturību.

Celtņa montāža: Samaziniet sijas, pacēlāju un elektriskās sistēmas.

Galīgā pārbaude: Veiciet slodzes testus un operatora apmācību.

Darbnīcas skats:

Uzņēmums ir uzstādījis inteliģentu aprīkojuma pārvaldības platformu un ir uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplekti (komplekti), un aprīkojuma tīkla ātrums sasniegs 95%. 32 Metināšanas līnijas ir izmantotas, 50 ir plānotas uzstādīt, un visas produktu līnijas automatizācijas ātrums ir sasniedzis 85%.
