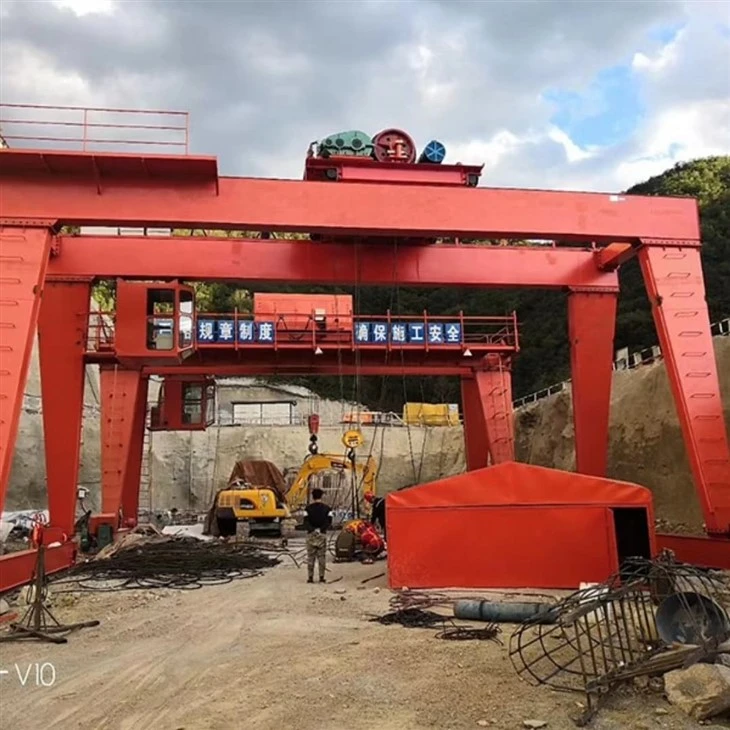

Mobilais portāla riteņu pacēlāja celtnis



A Mobilais portāla riteņu pacēlāja celtnisir celtņu sistēmas veids, kas paredzēts smagu kravu celšanai un pārvietošanai lokalizētā vietā. Celtnis sastāv no aportāla rāmis, parasti izgatavots no tērauda vai alumīnija, uzstādīts uzriteņi vai ritentiņipar mobilitāti. Izšķirtpacēlāja mehānismsvai nu manuāls, elektrisks vai pneimatisks, ir uzstādīts uz stara (parasti I-staru), kas aptver rāmi, ļaujot vertikāli pacelt kravas.

---

🧱 Galvenie komponenti:

Portāla rāmis: A-rāmis vai H rāmja struktūra, kas atbalsta visu sistēmu.

Riteņi\/ritentiņi: Iespējot kustību pāri plakanām virsmām. Dažiem modeļiem ir bloķēšanas mehānismi stabilitātei.

Pacēlāja mehānisms: Pacelšanas ierīce var būt ķēdes pacēlāji vai stiepļu virvju pacēlāji, manuāli vai darbināmi.

Stars (i-staru vai kastes stars): Atbalsta pacēlāju un ļauj kustēties sānu gar staru.

Ratiņi: Nēsā pacēlāju gar staru kūli, lai kustētos no vienas puses uz otru.

---

🔧 Tipiskas iezīmes:

Regulējams augstums\/span: Daudzus modeļus var pielāgot dažādiem uzdevumiem.

Slodzes ietilpība: Svārstās no dažiem simtiem kilogramu līdz vairākām tonnām.

Pārnesamība: Ideāli vietām, kur augšējie celtņi ir nepraktiski.

Montāžas\/demontāžas ērtība: Noderīgs lauka darbam vai pagaidu iestatījumiem.

Lietošana iekštelpās un ārpus telpām: Piemērots noliktavām, rūpnīcām, garāžām vai celtniecības vietām.

---

🏗️ Pieteikumi:

Iekraušanas un izkraušanas mašīnas vai materiāli

Motoru pacelšana automobiļu darbnīcās

Smago komponentu pārvietošana apkopes laikā

Atbalsta montāžas darbības ražošanā

Pagaidu pacelšanas vajadzības būvniecībā

---

✅ Priekšrocības:

Mobilitāte: Viegli pārvietot bez pastāvīgas infrastruktūras nepieciešamības.

Rentabls: Lētāks nekā fiksētie augšējie celtņi.

Daudzpusīgs: Var izmantot dažādās vietās un lietojumprogrammās.

Elastīga iestatīšana: Var izmantot telpās vai ārā atkarībā no modeļa.

Galvenās sastāvdaļas: gultnis, pārnesums, pārnesumkārba, motors

Izcelsmes vieta: Henans, Ķīna

Garantija: 1 gads

Svars (kg): 2000 kg

Video izejošā pāreja: nodrošināta

Mašīnu testa ziņojums: nodrošināts

Atslēgas vārdi: portāla celtnis

Krāsa: pielāgota

Izmērs: pielāgots

Dizains: datora optimizācijas dizains

Drošība: augsta elastīga plakanā kabeļa jauda

Pieteikšanās: Construction Industrial, Workshop, noliktava

Darba klase: A 3- A8

Sertifikācija: ISO, CE, BV, S GS, TUV

Jaudas avots: 380 ~ 480V, pielāgots





1.Gantras rāmis

Apraksts: Galvenā celtņa atbalsta struktūra.

Apakškomponenti:

Vertikālas atbalsta kolonnas (kājas): Nodrošiniet vertikālo struktūru un atbalstiet slodzi.

Cross Beam (augšējais stars vai i-Beam): Savieno vertikālās kājas; Pacēlis ceļo pa šo staru.

Materiāls: Parasti tērauda vai alumīnija izturībai un izturībai.





Pacelt

Apraksts: Celšanas mehānisms, kas paaugstina un pazemina slodzi.

Veidi:

Manuāla ķēdes pacēlāja

Elektriskais pacēlājs

Pneimatiskais pacēlājs (gaisa pacēlājs)

Funkcijas: Ietver motoru (ja elektrisko), bungu vai ķēdes ķēdes ratu un pacelšanas āķi.



Ratiņi

Apraksts: Mehānisms, kas horizontāli pārvieto pacēlāju pa augšējo staru.

Veidi:

Stumj ratiņi: Manuāli pārvietots.

Gatavots ratiņi: Pārvietots caur rokas ķēdi.

Motorizēts ratiņi: Precīzas un smagākas slodzes jaudīga kustība.





3.pārvadāšana

1) Konsoles portāla celtņa gala pārvadāšana ir būtiska sastāvdaļa, kas atbalsta celtņa kustību pa skrejceļu vai zemes trasi. Tas atrodas abos galvenā sijas galos un savieno celtni ar tā ceļojuma sistēmu.

2) Beigu stars ir izgatavots no augstas izturības tērauda, ​​lai iegūtu izturību un slodzi.

3) gala pārvadāšanas funkcijas:

Atbalsts: nes celtņa svaru un tā slodzi.

Mobilitāte: atvieglo celtņa garenisko kustību pa trasi vai skrejceļu.

Stabilitāte: nodrošina līdzsvarotu darbību, novēršanas vai nevēlamu kustību novēršanu pacelšanas laikā.

Slodzes sadalījums: vienmērīgi sadala slodzi pa riteņiem, aizsargājot celtņa struktūru un samazinot sliežu ceļu.





4. Krāna pārvietošanās mehānisms

1) Darba princips

Ceļošanas mehānismu darbina elektromotori, kas savienoti ar pārnesumkārbām, kas nodrošina kustībai nepieciešamo griezes momentu.

Braukšanas riteņi ir uzstādīti uz celtņa kājām. Šie riteņi riņķo gar sliedēm uz zemes vai uz paaugstinātām trasēm, atkarībā no celtņa dizaina. Riteņus parasti virza elektriskie motori caur reducēšanas pārnesumu sistēmu, kas pielāgo ātrumu un griezes momentu vienmērīgai un kontrolējai kustībai.

2) celtņa darbības mehānisma funkcijas

Kustība gar sliedēm: ceļojuma mehānisma galvenā funkcija ir pārvietot portāla celtni gar celtņa sliedēm, kas uzstādītas uz zemes vai struktūras. Tas ļauj celtnim aptvert visu darba zonu, pārvietojot materiālus un slodzi no viena punkta uz otru.

Atbalsts portāla struktūrai: ceļošanas mehānisms atbalsta visu portāla struktūru, kurā ietilpst galvenā staru un konsole. Šis atbalsts nodrošina stabilitāti un celtņa drošību kustības laikā.

Pacelšanas slodze: pārvietojoties ar portāla celtni, pārvietošanās mehānisms atvieglo kravu pārvietošanos horizontāli, nodrošinot efektīvus līdzekļus smago materiālu pacelšanai un pārvadāšanai visā darba zonā.

Pielāgojams ātrums un pozicionēšana: tas nodrošina spēju kontrolēt celtņa ātrumu un novietojumu, kas ir būtisks, lai precizētu materiālu apstrādi un nodrošinātu drošas darbības.

Integrācija ar citiem mehānismiem: celtņa pārvietošanās mehānisms darbojas saskaņā ar citiem komponentiem, piemēram, pacelšanas mehānismu un ratiņu sistēmu, lai ļautu efektīvai slodzes pacelšanai un pārvietošanai.

Droša darbība un stabilitāte: pārvietošanās mehānisms nodrošina vienmērīgu, drošu celtņa kustību gar sliedēm, samazinot riskus, kas saistīti ar saraustītu vai nestabilu kustību, kas varētu sabojāt aprīkojumu vai apdraudēt drošību.

Motorus darbina: mehānismu parasti darbina elektromotori vai hidrauliskās sistēmas, kas nodrošina nepieciešamo jaudu kustībai. Šie motori ir izstrādāti, lai piedāvātu uzticamu darbību ar lielām kravām.

5.Trollija ceļošanas mehānisms

1) struktūras sastāvs

Ratiņu rāmis: Rāmis ir galvenais ratiņu strukturālais atbalsts, nodrošinot nepieciešamo stingrību un izturību, lai nestu slodzi. Tas parasti ir izgatavots no augstas stiprības tērauda, ​​lai nodrošinātu izturību un izturību pret deformāciju ar smagām slodzēm.

Riteņu komplekts: riteņi bieži tiek uzstādīti uz asīm, un gultņi šo riteņu iekšpusē ir paredzēti lielai slodzes spējai un vienmērīgai darbībai.

Elektriskais piedziņas motors: Ratiņu kustību darbina elektromotors, kas virza riteņu sistēmu caur pārnesumkārbu un skriemeļu vai ķēžu sistēmu. Motoru parasti uzstāda uz ratiņu rāmja un ir savienots ar riteņiem caur piedziņas mehānismu, ļaujot gan uz priekšu, gan atpakaļ kustību.

2) Ratiņu darbības mehānisma funkcija

1. Horizontāla pacēlāja kustība

Ratiņi, kas pārvadā pacelšanas mehānismu, pārvietojas horizontāli gar portāla sliedi. Šī horizontālā kustība ļauj celtnim pacelt un nolaist materiālus lielā vietā, piemēram, pagalmā, piestātnē vai noliktavā.

2. Gluda un precīza pozicionēšana

Ratiņu pārvietošanās mehānisms ir paredzēts precīzai ratiņu stāvokļa kontrolei. Tas ir svarīgi, lai nodrošinātu, ka kravas tiek uzņemtas un precīzi novietotas vēlamajās vietās.

3. Atbalsts pacelšanas mehānismam

Protokola sistēma parasti tiek uzstādīta uz ratiņiem. Ratiņu ceļošanas mehānisms ļauj pacēlājam šķērsot portāla garumu, nodrošinot, ka pacelšanas aprīkojums var aptvert visu operācijām nepieciešamo zonu.

4. Slodzes sadalījums un stabilitāte

Ratiņi palīdz vienmērīgi sadalīt slodzi pa celtņa struktūru. Ratiņiem pārvietojoties, slodze tiek saglabāta stabila, samazinot nelīdzsvarotības risku, kas varētu izraisīt negadījumus.

5. Ātruma kontrole

Ratiņu ceļošanas mehānisms ietver motorus, pārnesumus un dažreiz mainīgus frekvences diskus (VFD), kas nodrošina nepieciešamo ātruma kontroli ratiņu kustībai. Tas palīdz pielāgoties dažādām darbības vajadzībām, neatkarīgi no tā, vai tā lēnām pārvietojas precizitātei vai ātri efektivitātei.

6. Integrācija ar citām celtņu kustībām

Ratiņu ceļošanas mehānisms ir integrēts ar portāla vertikālajām (pacēlājošajām) un gareniskajām (portāla pārvietošanās) kustībām. Tas darbojas koordinācijā ar šīm funkcijām, lai nodrošinātu vienmērīgu un sinhronizētu darbību, padarot vieglāku materiālu pacēlāju un pārskaitījumu veikšanu.

7. Drošības un kravas apstrāde

Mehānisms bieži ietver drošības pazīmes, piemēram, ierobežojumu slēdžus vai sensorus, lai neļautu ratiņiem pārsniegt tās darbības robežas vai sadurties ar šķēršļiem, uzlabojot visas celtņa operācijas drošību.

6. Krāna ritenis

1) riteņu funkcija

Riteņi nodrošina atbalstu celtņa struktūrai un ir nepieciešami, lai ļautu portālam celtnim ceļot pa tā trasi. Viņi arī absorbē spēkus, ko rada celtņa svars un operatīvās kustības, sadalot šos spēkus, lai novērstu trases un citu celtņu komponentu bojājumus.

Atkarībā no celtņa mērķa un slodzēm, ar kuru tā apstrādā, riteņi ir izstrādāti, lai apstrādātu dažādas svara spējas. Lielākiem celtņiem vai tiem, ko izmanto smagākai pacelšanai, būs lielāki, izturīgāki riteņi.

2) Prasības par projektēšanu

Celtņa riteņi parasti ir izgatavoti no augstas izturības tērauda vai sakausējuma materiāliem, lai izturētu celtņa svaru un tā slodzi, vienlaikus izturot pastāvīgu kustību un smagas slodzes. Riteņi bieži tiek veidoti ar atloku, lai nodrošinātu gludu un stabilu kustību gar sliedēm un neļautu tiem nobraukt no sliedēm.

7. Krāna āķis

Konsoles portāla celtņa celtņa āķis ir būtiska sastāvdaļa celšanas un apstrādes procesā. Šis āķis tiek izmantots, lai piestiprinātu un atbalstītu slodzes pacelšanas darbību laikā.

Āķis parasti ir izgatavots no augstas izturības tērauda, ​​lai apstrādātu smagas kravas. Tam ir izliekta forma ar dziļu kaklu drošai piestiprināšanai pie siksnām, ķēdēm vai citām celšanas ierīcēm. Āķim parasti ir drošības aizbīdnis, lai slodze neļautu nejauši atbrīvoties darbības laikā.

Celtņa āķa galvenā funkcija ir savienot celtņa celšanas mehānismu (piemēram, pacēlāju) ar slodzi. Tas pārvietojas pa portāla celtņa staru (ko atbalsta portāla struktūras kājas) un to var pacelt vai nolaist atkarībā no celšanas prasībām.

Motors

Konsoles portāla celtņa motors ir būtiska sastāvdaļa, kas ir atbildīga par dažādu celtņa kustību vadīšanu, piemēram, pacelšanu, ratiņu ceļošanu un portāla kustību. Atkarībā no celtņa dizaina un lieluma motors var atšķirties pēc veida un specifikācijām. Motorus parasti kontrolē ar PLC (programmējams loģikas kontrolieris) vai VFD (mainīgas frekvences piedziņas), lai efektīvai darbībai pielāgotu ātrumu un griezes momentu.

Pavēlot motoru: Mērķis: Piedzīvo pacēlāju, lai paceltu un nolaistu slodzi. Motora tips: parasti elektromotors, bieži vien maiņstrāvas indukcijas motors.

Ceļojošais motors (ratiņu kustība): Mērķis: pārvieto ratiņus gar portāla sliedes. Motora tips: parasti trīsfāžu maiņstrāvas motors.Power: atlasīts, pamatojoties uz nepieciešamo ratiņu ātrumu un ietilpību.

Personas pārvietošanās motors (tilta kustība): Mērķis: pārvieto visu portāla struktūru gar zemes sliedi, ļaujot tai aptvert slodzes laukumu. Motora tips: lieljaudas elektromotors, bieži ar mainīgu ātruma piedziņu (VSD) smalkai vadībai. Spēks: līdzīgs ratiņu motoram, bet parasti augstāk, jo tam ir jāpārvieto visa celtņa struktūra.

.

Skaņas un gaismas trauksmes sistēma un ierobežojuma slēdzis

1) Skaņas un gaismas trauksmes sistēma

Konsoles portāla celtņa skaņas un gaismas trauksmes sistēma ir paredzēta, lai uzlabotu drošību, nodrošinot vizuālus un dzirdamus signālus patoloģisku apstākļu vai apdraudējumu gadījumā. Šīs trauksmes palīdz brīdināt operatorus, darbiniekus un personālu potenciālo risku tuvumā.

Skaņas trauksme (raga vai sirēna): Mērķis: brīdina personāls par ārkārtas vai patoloģisku situāciju.

Gaismas trauksme (strobe gaismas vai mirgojoša bāka): Mērķis: Nodrošina vizuālu brīdinājumu, ko var redzēt vietās, kur tikai skaņa var nebūt efektīva (piemēram, trokšņainā vidē vai attālumā).

Sarkans: kritiska trauksme (bīstama situācija).

Dzeltenā\/dzintara: piesardzība (brīdinājums vai jautājums, kas nav stingrs jautājums).

Zils: var norādīt uz darbības stāvokli vai atšķirīgu konkrētu stāvokli.

2) ierobežot slēdzi

Konsoles portāla celtņa ierobežojuma slēdzis ir drošības ierīce, ko izmanto, lai neļautu celtņam pārmērīgi ceļot vai pārvietoties ārpus tā iepriekš noteiktajām robežām. Tā ir būtiska sastāvdaļa, lai nodrošinātu pareizu un drošu celtņa darbību. Konsoles portāla celtnis parasti sastāv no lielas struktūras ar tiltu un pacelšanas mehānismu, ko bieži izmanto rūpniecības vidē, piemēram, ostās vai noliktavās, lai paceltu un pārvietotu smagas kravas.

Ierobežojuma slēdža funkcija:

Pozīcijas noteikšana: ierobežojuma slēdzis nosaka, kad celtņa pacēlājs vai ratiņi ir sasnieguši norādīto gala stāvokli (vai nu pilnībā paceltu, nolaistu vai pārvietotu pa trasi). Tas palīdz novērst mehāniskus bojājumus, ko izraisa pārmērīga ceļošana.

Drošība: tā darbojas kā neveiksmīga, lai apturētu celtni pārvietošanos, ja tas sasniedz savu robežu. Tas samazina negadījumu risku un aizsargā gan celtni, gan apkārtējo aprīkojumu.

Automatizācija: Ierobežotos slēdžus var savienot ar celtņa vadības sistēmu. Kad tiek aktivizēts ierobežojuma slēdzis, tas nosūta signālu vadības sistēmai, lai apturētu celtni vai mainītu tā virzienu.

Limitu slēdžu veidi portāla celtņiem:

Mehāniskā robeža slēdzis: Šis tips izmanto fizisko izpildmehānismu, lai atvērtu vai aizvērtu kontaktus, kad celtnis sasniedz robežu. Tas ir parasti izmantots, vienkāršs un rentabls risinājums.

Magnētiskā ierobežojuma slēdzis: tie izmanto magnētiskos laukus, lai noteiktu mērķa stāvokli bez tieša saskares, nodrošinot izturīgāku un ilgstošāku šķīdumu.

Tuvuma ierobežojuma slēdzis: tas nosaka mērķa klātbūtni bez saskares, lietojot sensoru, un to bieži izmanto progresīvākās vai augstāka ātruma lietojumprogrammās.

10. drošības ierīces

1) 1. Pārslodzes aizsardzības ierīce

Novērš celtnim pacelt kravas, kas pārsniedz tā nominālo jaudu.

Aktivizē trauksmi vai samazina pacelšanas mehānisma jaudu, kad slodze pārsniedz drošas robežas.

2. ierobežot slēdžus

Paceļot robežu slēdzi: pārtrauc celšanas mehānismu, kad āķis sasniedz tā augšējo vai apakšējo robežu, lai novērstu pārmērīgu mīkstošanos vai pārmērīgu pazemināšanu.

Ceļojuma robežas slēdzis: ierobežo celtņa vai ratiņu horizontālo kustību, lai izvairītos no sadursmēm vai nobraukšanas no sliedēm.

Uzplaukuma leņķa ierobežojuma slēdzis (ja piemērojams): nodrošina, ka uzplaukums nepārsniedz drošas leņķa robežas.

3. Avārijas apstāšanās poga

Ļauj operatoriem uzreiz pārtraukt celtņa operācijas ārkārtas gadījumā.

Parasti instalē vairākās pieejamās vietās celtņa un tālvadības pults.

4. Pret sadursmes ierīces

Izmanto sensorus (tuvuma sensori vai lāzeri), lai noteiktu šķēršļus vai citu aprīkojumu celtņa ceļā, novēršot sadursmes.

Var ietvert dzirdamas trauksmes vai automātiskas bremzēšanas sistēmas.

5. Vēja ātruma uzraudzības sistēma

Uzrauga vēja ātrumu un problēmu brīdinājumus, ja tas pārsniedz drošu darbību.

Dažas sistēmas automātiski bloķē celtni vai noenkuro to liela vēja laikā.

6. Bremzēšanas sistēma

Mehāniskās bremzes: nodrošina, ka slodze paliek nekustīga, ja tā nav kustīga.

Avārijas bremzēšanas sistēma: aktivizējas strāvas padeves vai sistēmas darbības traucējumos.

7. dzelzceļa skava vai vētras slēdzene

Slēdziet celtni stāvoklī vētru vai liela vēja laikā, lai novērstu kustību.

8. Bufer sistēma

Uzstādīts celtņa ceļojuma ceļa galā, lai absorbētu triecienu un samazinātu bojājumus nejauša pārmērīga ceļojuma laikā.

9. Slodzes momenta indikators (LMI)

Uzrauga slodzes momentu un brīdina operatoru, ja celtnis tuvojas tā izejas punktam.

10. Drošības bloķēšana

Nodrošina īpašas operācijas, piemēram, celšanu, ratiņu kustību vai uzplaukuma pielāgošanu, nevar veikt vienlaicīgi nedrošā veidā.

11. dzirdamas un vizuālas brīdināšanas sistēmas

Trauksmes: brīdiniet tuvumā esošo personālu celtņa darbības laikā vai vainas gadījumā.

Signāla gaismas: norādiet celtņa darbības stāvokli.

12. Stiepļu virvju pārbaude un drošības funkcijas

Aizsardzība pret vēju: novērš stiepļu virves nepareizu brūci, kas varētu izraisīt negadījumus.

Virvju pārtraukuma noteikšana: nosaka pārrāvumu vai atslābumu stiepļu virvē un aptur operāciju.

13. Operatora kabīnes drošības funkcijas

Ergonomiski izstrādātas vadības ierīces, lai samazinātu operatora nogurumu.

Ugunsdzēšamie aparāti un citi neatliekamās palīdzības aprīkojums parasti ir pieejami salonā.

14. Automātiskā celtņu uzraudzības sistēma (pēc izvēles)

Uzrauga kritiskos parametrus, piemēram, slodzi, ātrumu un temperatūru.

Ieraksti operatīvos datus un kļūdas uzturēšanai un problēmu novēršanai.

11.Control režīms

1) 1. Manuālā kontrole

Apraksts: Operatori manuāli kontrolē celtni, izmantojot tieši uz vietas, tieši uz vietas, tieši uz vietas.

Funkcijas:

Vienkārši lietojams un uzturēts.

Piemērots mazāk sarežģītiem celšanas uzdevumiem.

Lietojumprogrammas: Izmanto mazāka mēroga darbībās vai vietās ar zemām automatizācijas prasībām.

2. tālvadības pults

Apraksts: Operatori izmanto bezvadu tālvadības ierīci, lai darbinātu celtni no droša attāluma.

Funkcijas:

Uzlabota drošība, ļaujot operatoram palikt bez slodzes.

Lielāka darbības elastība.

Var rīkoties ar sarežģītākām kustībām.

Lietojumprogrammas: noliktavas, loģistikas pagalmi un cita vide, kurai nepieciešama augstāka precizitāte.

3. Salona kontrole

Apraksts: Operators atrodas salonā, kas piestiprināts pie celtņa, un kontrolē operācijas, izmantojot kursorsviras vai vadības paneļus.

Funkcijas:

Nodrošina operatoram skaidru skatu uz slodzi un darba zonu.

Piemērots lieljaudas un ilgstošām operācijām.

Pieteikumi: liela mēroga rūpniecības vietas, piemēram, kuģu būvētavas, tērauda rūpnīcas vai celtniecības vietas.

4. Pusautomātiskā kontrole

Apraksts: Dažas operācijas (piemēram, atkārtotas kustības) ir automatizētas, bet citām nepieciešama manuāla ievade.

Funkcijas:

Samazina operatora darba slodzi.

Palielina atkārtotu uzdevumu efektivitāti.

Lietojumprogrammas: montāžas līnijas, loģistikas centri un uzdevumi, kas saistīti ar atkārtotu celšanu un pozicionēšanu.

5. Pilnīga automātiska vadība

Apraksts: celtnis darbojas autonomi, pamatojoties uz iepriekš ieprogrammētām instrukcijām vai sensora ieejām.

Funkcijas:

Augsta precizitāte un efektivitāte.

Novērš cilvēku kļūdu un samazina darbaspēka izmaksas.

Bieži integrēta ar viedajām sistēmām vai IoT uzraudzībai un datu analīzei.

Lietojumprogrammas: ostas, automatizētas noliktavas un vide, kurām nepieciešama ātrgaitas, precīzas darbības.

6. Hibrīda vadība (manuāla + automātiska)

Apraksts: apvieno rokasgrāmatu un automātiskās vadības iespējas, ļaujot elastīgi, pamatojoties uz uzdevuma prasībām.

Funkcijas:

Pielāgojams dažādām darbības vajadzībām.

Uzlabo efektivitāti, neupurējot kontroli.

Pieteikumi: vietnes, kurām nepieciešama gan cilvēku uzraudzība, gan automatizācija.

12.sketch



Galvenais tehniskais





Mobilā portāla riteņu pacēlāja celtņa priekšrocības

Mobilitāte

Viegli pārvietojams uz riteņiem vai ritentiņiem.

Ideāli piemērots kravu pārvadāšanai objektā vai darba vietā.

Piemērots lietošanai vairākās darba zonās, neprasot pastāvīgu uzstādīšanu.

Daudzpusība

Var izmantot telpās vai ārpus telpām dažādās nozarēs (ražošana, automobiļu, celtniecība, noliktavas utt.).

Savietojams ar dažāda veida pacēlājiem un pacelšanas pielikumiem.

Noderīgs gan īstermiņa, gan ilgtermiņa celšanas operācijām.

Pielāgojamība

Daudziem modeļiem ir regulējams augstums un laidums.

Ļauj pielāgoties dažādiem kravas izmēriem, darba videi un telpas ierobežojumiem.

Viegla iestatīšana un demontāža

Ātri saliekams bez specializētiem instrumentiem vai pastāvīgiem pamatiem.

Ideāli piemērots pagaidu lietošanai vai pārvietošanai uz dažādām vietnēm.

Rentabls

Zemākas izmaksas nekā pastāvīga augšējā celtņa vai džib celtņu sistēmas uzstādīšana.

Minimāli uzstādīšanas un infrastruktūras izdevumi.

Uzlabota drošība

Stabils dizains ar izvēles bloķēšanas ritentiņiem un bremzēm.

Samazina celma un ievainojumu risku no manuālas pacelšanas.

Bieži vien ietver aizsardzību pret pārslodzi, kas saistīti ar pacēlājiem.

Slodzes jaudas diapazons

Pieejams dažādās jaudās, sākot no vieglo pienākuma (500 kg) līdz lieljaudai (vairākas tonnas).

Pielāgojams īpašām darbības vajadzībām.

Nav vajadzīgas strukturālas modifikācijas

Neprasa pieķeršanos ēkas konstrukcijai vai griestiem.

Noderīgs īrētās iekārtās vai apgabalos ar slodzi.





1. Būvniecības nozare

Smago celtniecības materiālu, piemēram, tērauda siju, betona bloku un citu celtniecības komponentu, pacelšana.

Materiālu pārvadāšana un pozicionēšana būvlaukumos.

2. ražošanas iekārtas

Darbības līnijās lielo komponentu vai mašīnu apstrāde.

Izejvielu pārvietošana vai gatavas preces rūpnīcā.

3. kuģu būvētavas un ostas

Konteineru vai kravas iekraušana un izkraušana no kuģiem.

Smago kuģu komponentu vai apkopes aprīkojuma pārvadāšana.

4. Noliktavas un loģistika

Preču sakraušana un organizēšana āra vai iekštelpu uzglabāšanas vietās.

Kravas automašīnu vai dzelzceļa iekraušanas un izkraušana.

5. Aviācijas un aviācija

Darbs ar lieliem gaisa kuģu komponentiem, piemēram, fizelāžām, spārniem vai motoriem.

Atbalsta uzturēšanas un montāžas operācijas.

6. Dzelzceļa pagalmi

Dzelzceļa komponentu pacelšana un pozicionēšana, piemēram, sliedes vai ratiņi.

Dzelzceļa kravas iekraušana un izkraušana.

7. Tērauda dzirnavas un lietuves

Kustīgas smagas tērauda plāksnes, spoles vai lējumi.

Izkausētu metāla konteineru apstrāde.

8. Kalnrūpniecība un smagā rūpniecība

Smago aprīkojuma un materiālu pārvadāšana ieguves darbībās.

Lielu mašīnu apstrāde montāžai vai remontam.

9. Elektrostacijas

Turbīnu, ģeneratoru un citu smagas enerģijas aprīkojuma uzstādīšana vai uzturēšana.

Degvielas vai atkritumu konteineru pārvadāšana atomelektrostacijās vai termiskajās rūpnīcās.

Celtnisražošana procedūra

1. Dizains un inženierija

Prasību analīze

Izprast klienta specifikācijas (kravas ietilpība, diapazons, augstums, darba vide utt.).

Nosakiet darbības parametrus: celšanas augstums, ceļojuma ātrums, darba frekvence utt.

Provizorisks dizains

Izveidojiet konceptuālus dizainus un 3D modeļus.

Izvēlieties materiālus, kuru pamatā ir izturība un vides apstākļi.

Detalizēta inženierija

Izstrādāt detalizētus inženiertehniskos rasējumus (strukturālie komponenti, mehānismi, elektriskās sistēmas).

Veiciet stresa un noguruma analīzi, lai nodrošinātu drošību.

2. Materiāla iepirkums

Avota augstas kvalitātes materiāli, ieskaitot:

Tērauda plāksnes un profili konstrukcijas komponentiem.

Motori, pārnesumkārbas un citas mehāniskās detaļas.

Elektriskās sistēmas un vadības komponenti.

Pārbaudiet materiālus, lai nodrošinātu atbilstību kvalitātes standartiem.

3. Izgatavošana

Konstrukcijas komponentu izgatavošana

Sagrieziet, metināt un salieciet tērauda konstrukcijas (galveno siju, konsoles rokas, kājas utt.).

Nodrošiniet precīzu izlīdzināšanu un izmērus.

Veiciet virsmas apstrādi (piemēram, šāvienu spridzināšana, gleznošana) korozijas aizsardzībai.

Mehāniskā montāža

Salieciet mehāniskās daļas (ratiņi, pacēlājs, riteņi utt.).

Instalējiet motorus, pārnesumkārbas un piedziņas sistēmas.

Elektriskā montāža

Uzstādiet elektriskos komponentus (vadības paneļus, kabeļus, sensorus).

Vadiet un savienojiet sistēmu, lai nodrošinātu funkcionalitāti.

4. Kvalitātes pārbaude

Materiāla pārbaude

Pārbaudiet materiālu sertifikāciju un veikt testus (piemēram, stiepes testi).

Strukturālā pārbaude

Pārbaudiet metināšanas kvalitāti (piemēram, ultraskaņas pārbaude).

Nodrošiniet izmēru precizitāti un virsmas apdari.

Montāžas pārbaude

Pārbaudiet visu detaļu izlīdzināšanu un funkcionalitāti (mehāniskā un elektriskā).

Slodzes pārbaude

Veiciet statiskas un dinamiskas slodzes testus, lai nodrošinātu drošu darbību.

5. Rūpnīcas pieņemšanas pārbaude (FAT)

Veiciet visaptverošu izmēģinājuma braucienu, ieskaitot:

Pilna slodzes un pārslodzes testi.

Visu drošības ierīču funkcionalitāte (piemēram, ierobežotu slēdži, avārijas bremzes).

Ratiņu, pacēlāja un celtņa ceļojuma vienmērīga darbība.

Dokumentējiet rezultātus un iegūstiet klienta apstiprinājumu.

6. Izjaukšana un iesaiņošana

Izjauciet celtni pārvadājamos posmos.

Iesaiņojiet komponentus droši, lai novērstu bojājumus pārvadāšanas laikā.

Efektīvai atkārtotai montāžai marķējiet un sagatavojiet iepakojuma sarakstu.

7. Transports

Nodrošiniet celtņa komponentus uz uzstādīšanas vietu, izmantojot atbilstošas ​​transporta metodes.

8. uzstādīšana un nodošana ekspluatācijā

Montāža uz vietas

Salieciet strukturālās sastāvdaļas un mehāniskās sistēmas.

Instalējiet elektriskās sistēmas un vadības paneļus.

Kalibrēšana un pārbaude

Pārkalibrējiet celtņu sistēmu vietnei specifiskiem apstākļiem.

Veiciet slodzes pārbaudi uz vietas, lai pārbaudītu veiktspēju.

9. Nodošana

Nodrošiniet apmācību klienta personālam par drošu darbību un uzturēšanu.

Sniedziet tehnisko dokumentāciju (lietotāja rokasgrāmata, apkopes rokasgrāmata, sertifikāti).

No klienta iegūst galīgo apstiprinājumu un pieņemšanu.

10. Pēcpārdošanas atbalsts

Piedāvājiet garantijas pakalpojumus un uzturēšanas atbalstu.

Nodrošiniet rezerves daļas un tehnisko palīdzību pēc nepieciešamības.

Darbnīcas skats:

Uzņēmums ir uzstādījis inteliģentu aprīkojuma pārvaldības platformu un ir uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplekti (komplekti), un aprīkojuma tīkla likme sasniegs 95%. 32 Metināšanas līnijas ir izmantotas, 50 ir plānotas uzstādīt, un visas produktu līnijas automatizācijas ātrums ir sasniedzis 85%.
