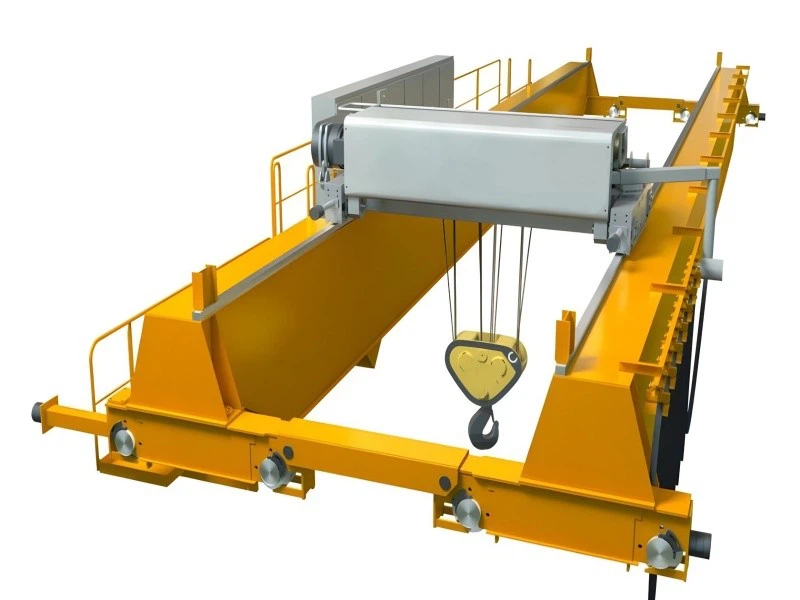

100 tonnu tilta celtnis



1. 100-tonnu tilta celtnis ir tilta tipa pacelšanas iekārta, kas paredzēta objektu celšanai un pārvietošanai, kas sver līdz 100 tonnām. Tā tilta konstrukcija stiepjas starp diviem atbalsta punktiem, var pārvietoties pa horizontālo plakni un ir aprīkota ar pacelšanas mehānismu un pārvietošanās mehānismu dažādiem celšanas uzdevumiem. Tas sastāv no tilta, tālās gaismas, ratiņiem un pacelšanas mehānisma, lai nodrošinātu stabilas pacelšanas darbības. Tas ir piemērots dažādu smagu priekšmetu pacelšanai un pārvietošanai, un pēc vajadzības to var konfigurēt ar dažādiem izkliedētājiem un piederumiem. Dizains ir stabils, kas var efektīvi samazināt kratīšanu un vibrāciju darba laikā un uzlabot darba precizitāti.

2. 100-tonu tilta celtņa pielietojuma joma ir ražošanas nozare: to izmanto liela aprīkojuma un komponentu transportēšanai un uzstādīšanai. Metalurģijas rūpniecība: piemērota krāsns materiālu apstrādei un tērauda celšanai. Būvlaukumi: izmanto būvmateriālu pacelšanai un uzstādīšanai. Noliktavas un loģistika: efektīvi transportējiet smagus priekšmetus un uzlabojiet noliktavas darbības efektivitāti.

3. 100-tonnu tilta celtnis ir efektīva un uzticama celšanas iekārta, kas ir piemērota dažādām industriālajām vidēm un var ievērojami uzlabot darbības efektivitāti un drošību.

Maks. Pacelšanas augstums: līdz jums, 40 m

Galveno komponentu garantija: 2 gadi

Garantija: 2 gadi

Svars (KG): 100 000 kg

Maks. Celšanas slodze: 100 tonnas

Laitums: 10-60m

Barošanas avots: 3 fāze 380V 50hz

Rūpnieciskais spriegums: 380V50Hz vai pēc pieprasījuma

1.Tālās gaismas

1. 100-t tilta celtņa galvenā sija ir viena no galvenajām konstrukcijas sastāvdaļām, kas ir atbildīga par celtņa svara noturēšanu un dažādu spēku izturēšanu pacelšanas operācijā.

2. Tālāk ir norādītas dažas no galvenajām 100-tonu tilta celtņa galvenās sijas iezīmēm un dizaina punktiem

Tas sastāv no divām paralēlām galvenajām sijām, kas savienotas ar šķērssijām un atbalsta elementiem, lai nodrošinātu lielāku laidumu un nestspēju. Tas ir piemērots lietojumiem ar lielākiem laidumiem un lielām slodzēm. Parasti tiek izmantots augstas stiprības tērauds, piemēram, Q235, Q345 uc, kam ir laba izturība un stingrība. Projektējot ir jānodrošina, lai galvenā sija izturētu celtņa nominālo slodzi un citus spēkus (piemēram, vēja slodzes, seismiskās slodzes utt.). Pārnēsājiet celtņa svaru un pacelšanas slodzi, lai nodrošinātu celtņa stabilitāti. Pārnesiet pacelšanas slodzi uz atbalsta konstrukciju vai sliežu ceļu, lai nodrošinātu vienmērīgu slodzi. Nodrošiniet ratiņiem un pacelšanas mehānismam vienmērīgu kustīgu sliežu ceļu.

100-t tilta celtņa galvenā sija ir tilta celtņa karkasa daļa, un tā konstrukcijas un izgatavošanas kvalitāte tieši ietekmē celtņa veiktspēju un drošību. Tāpēc īpaša uzmanība jāpievērš projektēšanas, ražošanas, uzstādīšanas un apkopes procesam.

Pacelšanas sistēma

1. 100-tonnu tilta celtņa pacelšanas sistēma ir tā galvenā sastāvdaļa, kas ir atbildīga par smagu priekšmetu faktisko pacelšanu un pacelšanu. Šī sistēma parasti ietver tādas sastāvdaļas kā pacēlājs, ratiņi, vinča un elektromotors.

2. Tālāk ir sniegts detalizēts ievads 100-tonu tilta celtņa pacelšanas sistēmā:

Pacēlāja (pacēlāja) funkcija: Atbild par smagu priekšmetu faktisko pacelšanu un nolaišanu. Pacēlājs ir visas pacelšanas sistēmas galvenā sastāvdaļa. Dubultsiju ratiņi: tilta celtņiem ar dubultām galvenajām sijām tie ir sadalīti tālās siju ratiņos un sekundāro siju ratiņos, kas attiecīgi iztur dažādas slodzes un funkcijas. Vinčas funkcija: nodrošina pacēlājam nepieciešamo jaudu un paceliet vai nolaidiet smagos priekšmetus caur trosēm vai ķēdēm. Motora funkcija: nodrošina pacēlāja, ratiņu un vinčas jaudu.

Pacelšanas sistēmas dizains un apkope tieši ietekmē 100-tonu tilta celtņa veiktspēju un drošību, tāpēc īpaša uzmanība jāpievērš tā dažādo komponentu kvalitātei un darbības stāvoklim.

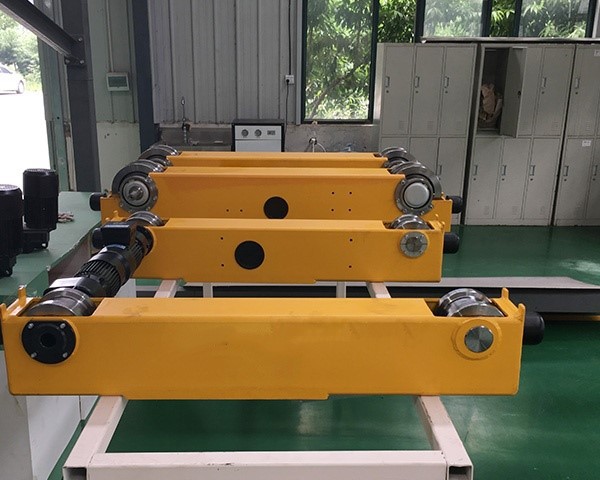

Gala sija

1. 100-t tilta celtņa gala sija ir svarīga tilta celtņa konstrukcijas daļa, kas ir atbildīga par galvenās sijas savienošanu un atbalstu, kā arī nodrošina celtņa stabilitāti un atbalstu.

2. Tālāk ir sniegta detalizēta informācija par gala siju:

100-t tilta celtņa gala sija savieno galveno siju un nesošo konstrukciju (piemēram, kājas vai kāpurķēdes), lai nodrošinātu tilta celtņa stabilitāti. Pārnes tālās sijas un ratiņu slodzi uz nesošo konstrukciju vai sliežu ceļu, sadali un vienmērīgi sadali slodzi. Atbalstiet tālās gaismas un ratiņu horizontālo kustību un ļaujiet celtnim vienmērīgi darboties pa sliežu ceļu.

100-t tilta celtņa gala sija parasti ir metināta vai samontēta no tērauda, ​​un tā ir veidota kā taisnstūrveida vai kastes daļa, lai nodrošinātu pietiekamu izturību un stabilitāti. Ieskaitot atbalsta kolonnas, kronšteinus, savienotājus utt., lai nodrošinātu stabilu gala sijas savienojumu ar nesošo konstrukciju vai sliežu ceļu. Kāpurķēdes vai skriemeļi parasti tiek uzstādīti uz gala sijas, lai ratiņi un tālās gaismas pārvietotos pa horizontālo sliežu ceļu.

100-t tilta celtņa gala sijas garums parasti atbilst celtņa laidumam, lai nodrošinātu, ka tas var atbalstīt visu galveno siju un ratiņus. Saskaņā ar konstrukcijas prasībām tas var būt I-siju, kastes sekcija vai citas konstrukcijas formas. Kastes sekciju parasti izmanto lielākai nestspējai un stabilitātes prasībām. Lai nodrošinātu gala sijas izturību un izturību, parasti izmanto augstas stiprības tēraudu, piemēram, Q235, Q345 utt.

3. 100-tonniskā tilta celtņa gala sijai ir būtiska nozīme tilta celtnī, nodrošinot celtņa stabilitāti un drošību. Tās projektēšanai, izgatavošanai un apkopei ir jāpievērš īpaša uzmanība, lai nodrošinātu iekārtas ilgstošu stabilu darbību.



















Celtņa kustības mehānisms

1. 100-tonniskā tilta celtņa celtņa kustības mehānisms ir svarīga celtņa daļa, kas ir atbildīga par ratiņu (ko sauc arī par celtni vai braucošo celtni) pārvietošanu horizontāli uz galvenās gaismas. Šī mehānisma galvenā funkcija ir panākt celtņa sānu kustību, lai tas varētu aptvert visu darba zonu.

2. Tālāk ir sniegts detalizēts ievads par celtņa kustības mehānismu:

Celtņa kustības mehānisma galvenās sastāvdaļas, ratiņu korpuss: uz galvenās sijas uzstādīta rāmja konstrukcija, 100-tonnveida tilta celtnis atbalsta pacēlāju un citas saistītās sastāvdaļas. Ieskaitot elektromotorus, reduktorus un piedziņas riteņus, lai nodrošinātu ratiņu kustības jaudu. Vadošo sliežu sistēma un ratiņu riteņi uz tālās gaismas nodrošina vienmērīgu kustību.

100-t tilta celtņa celtņa konstrukcijai jāspēj izturēt 100 tonnu maksimālo slodzi. Celtņa horizontālais kustības ātrums parasti ir no 20-60 metriem minūtē, kas tiek pielāgots atbilstoši darba vajadzībām. Sliedes vai sliedes parasti ir iestatītas uz galvenās gaismas, lai celtnis varētu netraucēti braukt pa to. Izplatītas piedziņas metodes ir elektriskā piedziņa un hidrauliskā piedziņa, un konkrētā izvēle ir atkarīga no iekārtas konstrukcijas un vajadzībām.

100-tonu tilta celtnis izmanto piedziņas sistēmu un riteņus, lai panāktu horizontālu kustību pa galveno siju, lai pārklātu celtņa darba zonu. Celtnim jāspēj izturēt pacēlāja un izkliedētāja svaru, kā arī pacelšanas slodzi. Celtņa darbības mehānisma konstrukcijai ir jānodrošina, lai celtnis varētu precīzi pārvietot kravu norādītajā pozīcijā.

3. Celtņa kustības mehānismam ir svarīga loma 100-tonnveida tilta celtnī. Tas nodrošina iekārtas sānu kustības spēju un slodzes atbalsta spēju. Tā projektēšana un apkope jāveic stingri saskaņā ar standartiem un prasībām, lai nodrošinātu drošu un efektīvu celtņa darbību.





















Ratiņu pārvietošanās mehānisms

1. 100-tonnveida tilta celtņa ratiņu mehānisms ir celtņa daļa, kas ir atbildīga par pārvietošanos pa tālās gaismas. Tās galvenā funkcija ir atbalstīt un vadīt pacēlāju, lai tas pārvietotos precīzi horizontāli pa tālās gaismas horizontālo sliežu ceļu.

2. Tālāk sniegts detalizēts ievads par ratiņu mehānismu:

100-t tilta celtņa ratiņi ir metināti vai samontēti no tērauda, ​​un tie ir veidoti kā izturīgs un stabils rāmis, lai atbalstītu pacēlāju un citus saistītos komponentus. Pārnēsājiet pacēlāju un kravu, lai nodrošinātu vienmērīgu kustību gar galveno siju.

Ratiņu vadošās sliedes uz tālās gaismas nodrošina vienmērīgu ratiņu kustību. Parastie sliežu ceļu veidi ir tērauda sliedes vai sliežu rievas.

100-t tilta celtņa ratiņu mehānisma vadības sistēma:

Vadības panelis: saskarne ratiņu vadīšanai, ieskaitot pogas, slēdžus un displejus.

Tālvadības pults: papildu bezvadu tālvadības pults, kas nodrošina tālvadības pults iespējas.

Automatizācijas sistēma: Integrējiet PLC (Programmable Logic Controller) vai citu automatizācijas aprīkojumu, lai panāktu precīzu vadību un datu uzraudzību.

100-t tilta celtņa ratiņu mehānismam ir jāspēj izturēt pacēlāja un stropes svaru, kā arī pacelšanas slodzi. 100-t tilta celtnim ratiņu nominālajai slodzei jābūt 100 tonnām.

3. Ratiņu darbības mehānismam ir galvenā loma 100-tonnveida tilta celtnī, nodrošinot iekārtas sānu kustības spēju un slodzes atbalsta spēju. Tā projektēšana, ražošana un apkope jāveic stingri saskaņā ar standartiem un prasībām, lai nodrošinātu drošu un efektīvu celtņa darbību.

6.Crane ritenis

1. 100-tonniskā tilta celtņa riteņi ir viena no svarīgākajām celtņa kustīgajām daļām. Tie atbalsta un virza ratiņus un automašīnu vienmērīgi braukt pa tālās gaismas.

2. 100-tonnu tilta celtņa riteņi nes celtņa ratiņu, ratiņu un paceltās kravas svaru, izkliedējot gravitāciju uz galvenās sijas sliedēm. Riteņi saskaras ar sliedēm, lai nodrošinātu, ka ratiņi un automašīna vienmērīgi un precīzi kustas uz tālās gaismas. Riteņi nodrošina horizontālu kustību, izmantojot piedziņas sistēmu (piemēram, elektromotoru), ļaujot celtnim nosegt darba zonu.

3. 100-t tilta celtņa riteņos parasti tiek izmantots augstas stiprības leģēts tērauds vai liets tērauds, lai nodrošinātu riteņu nodilumizturību un nestspēju. Riteņa virsma var būt rūdīta vai pārklāta ar nodilumizturīgiem materiāliem, lai pagarinātu tā kalpošanas laiku.

4. 100-t tilta celtņa riteņu diametrs parasti tiek izvēlēts atbilstoši celtņa konstrukcijas prasībām un nestspējai. 100-t tilta celtnim riteņa diametrs parasti ir 200-500 mm. Katram ritenim ir jāspēj izturēt ratiņu, ratiņu un paceltās kravas svaru, un tas parasti ir paredzēts, lai varētu izturēt vairāk nekā 20 tonnas slodzi uz vienu riteni.

5. 100-tonnveida tilta celtņu riteņu ražošanas procesā ietilpst tērauda apstrāde, liešana vai kalšana, riteņu virsmas apstrāde (piemēram, termiskā apstrāde vai izsmidzināšana) utt. Riteņu izturībai, precizitātei un izturībai jānodrošina. Uzstādīšanas laikā riteņi ir precīzi jāsaskaņo un jāpiestiprina pie asīm un sliedēm. Lai nodrošinātu vienmērīgu riteņu darbību, uzstādīšanas laikā parasti ir nepieciešami īpaši instrumenti un aprīkojums.

6. Riteņiem ir būtiska nozīme 100-tonnveida tilta celtņos, un tie tieši ietekmē iekārtas darbības stabilitāti un drošību. Riteņu konstrukcijai, izgatavošanai un apkopei ir jāpievērš īpaša uzmanība, lai nodrošinātu celtņa ilgstošu un efektīvu darbību.























Celtņa āķis

1. 100-t tilta celtņa āķis ir galvenā sastāvdaļa smagu priekšmetu pakarināšanai un pārnēsāšanai. Tas tieši ietekmē celtņa darbības efektivitāti un drošību.

2. 100-tonniskā tilta celtņa āķis tiek izmantots, lai pakarinātu uz celtņa smagus priekšmetus pārvietošanai un novietošanai. Piekārtā krava tiek pārnesta uz pacelšanas mehānismu, un kravu paceļ vai nolaiž ar pacēlāju. Nodrošiniet kravas stabilitāti un drošību celšanas procesa laikā.

3. 100-t tilta celtņa galvenā āķa daļa parasti ir izgatavota no liekta tērauda un spēj pārvadāt lielākas kravas. Āķa atveramā daļa tiek izmantota stropes vai ķēdes pakarināšanai. Konstrukcijai jānodrošina, lai kravu varētu stingri satvert. Daži āķi ir aprīkoti ar bloķēšanas ierīcēm, lai novērstu kravas slīdēšanu celšanas laikā.

4.{1}}tilta celtņiem ir atsevišķi āķi: izplatīts āķu veids, kas piemērots vieglākām un vidēji smagām kravām. Dizains ir vienkāršs un plaši izmantots. Dubultais āķis: ir divi āķi lielākām slodzēm vai lietojumiem, kuriem nepieciešama divpunktu pakāršana. Dubultā āķa konstrukcija nodrošina lielāku stabilitāti un vienmērīgu slodžu sadalījumu. Āķis ar elektrisko ierīci var automātiski pabeigt atvēršanas, aizvēršanas un bloķēšanas funkcijas, kas ir piemērots automatizētai darba videi.

5. 100-t tilta celtņa āķa ražošanas procesā ietilpst tērauda griešana, formēšana, metināšana un termiskā apstrāde. Jānodrošina āķa izturība un izturība. Uzstādīšanas laikā āķis ir pareizi jāpiestiprina ar pacēlāju un stropēm vai ķēdi. Uzstādīšanas laikā pievērsiet uzmanību āķa centrēšanai un fiksācijai, lai nodrošinātu tā normālu darbību.

6. Āķim ir būtiska nozīme 100-tonnveida tilta celtnī, kas nodrošina drošu smagu priekšmetu pakāršanu un pārvietošanu. Tā projektēšana, ražošana un apkope jāveic stingri saskaņā ar standartiem un prasībām, lai nodrošinātu drošu un efektīvu celtņa darbību.





Motors

1. 100-t tilta celtņa motors ir svarīga tā energosistēmas sastāvdaļa, nodrošinot jaudu pacēlāja, ratiņu un automašīnas kustībai. Motora izvēle un konfigurācija tieši ietekmē celtņa veiktspēju un efektivitāti.

2. 100-t tilta celtņa motors nodrošina pacēlājam, ratiņiem un automašīnai nepieciešamo jaudu, lai tos vadītu celšanai, horizontālai kustībai un citām darbībām. Celtņa kustība tiek precīzi kontrolēta, regulējot motora darbības ātrumu un virzienu. Motora vienmērīga darbība nodrošina to, ka celtnis saglabā stabilitāti un drošību pacelšanas un pārvietošanas laikā.

Motoru veidi

3. 100-tonnu tilta celtnim ir maiņstrāvas motori (maiņstrāvas motors):

Funkcijas: augsta stabilitāte, vienkārša apkope, piemērota standarta barošanas avota vidēm.

Pielietojums: parasti izmanto ratiņu un automašīnu piedziņas sistēmā, kā arī pacēlāja barošanas sistēmā.

Un līdzstrāvas motori (līdzstrāvas motori):

Funkcijas: ir laba ātruma regulēšanas veiktspēja, var nodrošināt vienmērīgu zema ātruma darbību, piemērota gadījumiem, kad nepieciešama precīza kontrole.

Pielietojums: dažreiz izmanto celtņu darbības vidēs, kurās nepieciešama precīza vadība.

Motora ražošanā 100-t tilta celtnim ietilpst motora tinumu, statoru un rotoru apstrāde, kā arī korpusa izgatavošana. Jānodrošina, lai motora kvalitāte un veiktspēja atbilstu konstrukcijas prasībām.

4. 100-t tilta celtņa motoram jābūt aprīkotam ar pārslodzes aizsardzības ierīci, lai novērstu pārslodzes darbības izraisītas atteices vai bojājumus. Uzstādiet temperatūras sensoru vai pārkaršanas aizsardzības ierīci, lai novērstu motora bojājumus pārkaršanas rezultātā. Pārliecinieties, vai motora elektriskais savienojums atbilst drošības standartiem, lai izvairītos no noplūdes vai īssavienojuma.

5. Motors ir galvenais enerģijas avots 100-tonnu tilta celtnim, un tā veiktspēja un apkope tieši ietekmē celtņa efektivitāti un drošību. Pareiza motora izvēle, uzstādīšana un apkope ir būtiska, lai nodrošinātu uzticamu celtņa darbību.

.



Skaņas un gaismas signalizācija& gala slēdzis

1. Skaņas un gaismas signalizācijas sistēma un 100-tonu tilta celtņa gala slēdzis ir svarīgas sastāvdaļas, kas nodrošina iekārtas drošu darbību. Šīs sistēmas tiek izmantotas, lai novērstu iekārtu pārslodzi, neparastu kustību vai citus iespējamos drošības apdraudējumus, kā arī nodrošinātu, ka celtnis var laikus izsaukt trauksmi un automātiski veikt pasākumus darbības laikā.

Skaņas un gaismas signalizācija

Funkcija Brīdinājuma efekts: Ja celtnim ir neparasta situācija (piemēram, pārslodze, darbības traucējumi vai tuvošanās bīstamai zonai), skaņas un gaismas signalizācijas sistēma izstaro skaņas un gaismas signālus, atgādinot operatoram un apkārtējiem darbiniekiem, ka ir jāpievērš uzmanība.

Drošības garantija: uzlabojiet operatoru un apkārtējo darbinieku modrību un samaziniet negadījumu iespējamību.

Sastāvs Skaņas signalizācija: parasti skaņas signāls vai sirēna, kas izstaro augstu decibelu skaņas signālu, lai piesaistītu operatoru un apkārtējo darbinieku uzmanību.

Gaismas trauksme: parasti zibspuldze vai LED gaisma, kas sniedz vizuālu brīdinājumu ar mirgojoša gaismas signāla palīdzību, īpaši trokšņainā vidē.

Darbības princips

Trauksmes trigeris: kad sistēma konstatē iepriekš iestatītu neparastu stāvokli (piemēram, pārslodzi, aprīkojuma kļūmi, ierobežojuma palaidēju utt.), skaņas un gaismas trauksme tiks automātiski aktivizēta.

Brīdinājuma signāls: Skaņas un gaismas signalizācija vienlaikus izstaro skaņas un mirgojošus gaismas signālus, lai nodrošinātu brīdinājuma informācijas savlaicīgu saņemšanu.

Ierobežojuma slēdzis

Funkcija Novērst pārslodzi: gala slēdzi izmanto, lai noteiktu celtņa kustības diapazonu, neļautu celtnim pārsniegt drošā darba diapazonu un aizsargātu iekārtu un operatoru drošību.

Automātiskā vadība: kad celtņa kustība pārsniedz iepriekš iestatīto diapazonu, gala slēdzis automātiski iedarbinās, lai kontrolētu iekārtu, lai tā apstātos vai atgrieztos drošā stāvoklī.

Darbības princips

Atklāšana: gala slēdzis nosaka iekārtas kustības pozīciju, izmantojot sensorus vai slēdža kontaktus. Kad tiek konstatēts, ka iekārta atrodas tuvu iestatītajai robežpozīcijai vai pārsniedz to, slēdzis tiks aktivizēts.

Vadība: kad ir aktivizēts gala slēdzis, tas iedarbinās vadības sistēmu, lai automātiski apturētu iekārtas kustību vai atskanētu trauksmes signālu, lai novērstu aprīkojuma bojājumus vai briesmas.

2.Kopsavilkums

Skaņas un gaismas signalizācijas sistēma un gala slēdzis ir galvenās drošības ierīces 100-tonnām tilta celtņiem. Skaņas un gaismas signalizācijas sistēma palielina operatoru un apkārtējo darbinieku modrību, izmantojot skaņas un gaismas signālus, un gala slēdzis novērš pārslodzi un neparastu darbību, uzraugot iekārtas kustības diapazonu. Šo sistēmu pareiza uzstādīšana, apkope un regulāra pārbaude ir būtiska, lai nodrošinātu celtņa drošu darbību.

Drošības ierīces

Bremžu sistēma

Funkcija

Stabilitāte: nodrošina, ka celtnis var stingri noturēt savu pozīciju, kad tas ir apturēts vai novietots stāvvietā.

Drošība: neļauj celtnim negaidīti kustēties ekspluatācijas laikā.

Tips

Elektromagnētiskās bremzes: parasti izmanto ratiņu un ratiņu bremžu sistēmā.

Mehāniskās bremzes: izmanto pacēlāju bremžu sistēmā.

Drošības virves un ķēdes

Funkcija

Rezerves atbalsts: nodrošina rezerves atbalstu stropes vai ķēdes atteices gadījumā.

Aizsargājiet kravu: Nodrošiniet, lai krava nenokristu galvenās stropes bojājuma dēļ.

Tips

Stiepļu trose: parasti izmanto augstas intensitātes celšanas operācijām.

Ķēde: Izmanto smagas kravas celšanai un nodrošina papildu drošību.

Avārijas apturēšanas ierīce

Funkcija

Avārijas apturēšana: avārijas gadījumā nekavējoties aptur visu celtņa kustību.

Aizsargājiet aprīkojumu un personālu: izvairieties no turpmākiem bojājumiem un savainojumiem.

Tips

Manuāla avārijas apturēšanas poga: uzstādīta galvenajās vietās uz vadības pults un aprīkojuma, ļaujot operatoriem ātri apturēt iekārtu.

Automātiska avārijas apturēšanas ierīce: automātiski aktivizē izslēgšanu, kad tiek konstatēta neparasta situācija.

Drošības vairogi un aizsargmargas

Funkcija

Novērst nejaušu saskari: neļaujiet operatoriem saskarties ar kustīgām daļām vai karstām virsmām.

Aizsargājiet personāla drošību: samaziniet riskus darbības laikā.

Tips

Aizsargpārsegs: Nosedz kustīgās daļas, piemēram, celtņa trumuli un motoru.

Aizsargmargas: novietojiet ap darbības platformu un augsta riska zonām.

Darbības reģistrēšanas un uzraudzības sistēma

Funkcija

Reģistrēt ekspluatācijas datus: reģistrēt celtņa darbības statusu, slodzi un darbības žurnālu.

Reāllaika uzraudzība: uzraugiet celtņa darbību reāllaikā, izmantojot videonovērošanas sistēmu.

Tips

Datu ierakstītājs: reģistrē slodzi, darbības laiku un citus galvenos datus.

Novērošanas kamera: nodrošina vizuālu uzraudzību, lai palīdzētu operatoriem reāllaikā apskatīt celtņa darba zonu.

Vadības režīms

Tālvadības režīms

Funkcija

Attālā darbība: izmantojiet tālvadības pulti vai bezvadu ierīci, lai vadītu dažādas celtņa funkcijas no vietas, kas atrodas tālu no celtņa.

Elastīgs un ērts: operators var darbināt aprīkojumu drošākā vietā, īpaši bīstamā vidē.

Sastāvs

Bezvadu tālvadības pults: Ietver vadības pogas un displeja ekrānu, kas nodrošina bezvadu sakarus ar celtni.

Uztvērējs: uzstādīts uz celtņa, uztver signālus no tālvadības pults un veic attiecīgas darbības.

Funkcijas

Augsta drošība: operators var vadīt prom no bīstamās zonas.

Elastīga darbība: var brīvi pārvietoties pa celtni, piemērots liela mēroga operācijām.

Automātiskais vadības režīms

Funkcija

Iepriekš iestatītā programma: Automātiski izpildiet celtņa darbības uzdevumus saskaņā ar iepriekš iestatīto programmu.

Precīza vadība: Augstas precizitātes kontrole, izmantojot datorsistēmu, piemērota uzdevumiem ar lielu atkārtošanos.

Sastāvs

Vadības sistēma: Ietver datoru kontrolierus, sensorus un izpildmehānismus automātiskai darbībai.

Programmēšanas interfeiss: izmanto, lai iestatītu un modificētu automātiskās vadības programmas.

Funkcijas

Efektīva: samaziniet manuālo darbību un uzlabojiet darba efektivitāti.

Konsekvence: nodrošiniet katras darbības konsekvenci un precizitāti.

Pusautomātiskais vadības režīms

Funkcija

Manuālās un automātiskās kombinācijas: dažas darbības tiek veiktas manuāli, un dažas darbības pabeidz automātiskā sistēma.

Elastīgums: piemērots scenārijiem, kad ir nepieciešama manuāla iejaukšanās, bet joprojām ir vēlama automatizācija, lai uzlabotu efektivitāti.

Sastāvs

Automātiskais vadības modulis: veic daļēji automātiskas darbības, piemēram, pozicionēšanu un ātruma kontroli.

Manuālā vadības ierīce: operatori var iejaukties un pielāgot automātisko sistēmu.

Funkcijas

Augsta elastība: apvieno manuālās vadības elastību ar automātiskās vadības efektivitāti.

Spēcīga pielāgošanās spēja: piemērots sarežģītiem vai mainīgiem darbības uzdevumiem.

Tālvadības uzraudzība un kontrole

Funkcija

Attālā uzraudzība: reāllaika celtņa statusa uzraudzība, izmantojot tīklu vai īpašu sistēmu.

Tālvadības pults: kontrolējiet celtņa darbību, izmantojot datoru vai mobilo ierīci.

Sastāvs

Uzraudzības sistēma: Ietver kameras, sensorus un datu reģistratorus aprīkojuma statusa uzraudzībai reāllaikā.

Tālvadības pults interfeiss: vadiet celtni, izmantojot tīklam pievienotu datoru vai mobilo ierīci.

Funkcijas

Reāllaika atgriezeniskā saite: nodrošina reāllaika datus par aprīkojuma statusu, lai atvieglotu attālo darbību un pārvaldību.

Datu analīze: datu ierakstīšanu un analīzi var veikt, lai optimizētu iekārtu darbību un apkopi.





Skice







1. Augsta kravnesība

Smagas kravas celšana: var pārvadāt līdz 100 tonnām, piemērots smagas tehnikas, tērauda konstrukciju, liela aprīkojuma un citu priekšmetu celšanai un pārvietošanai.

Spēcīga stabilitāte: Pat pārvadājot lielas kravas, celtnis joprojām var uzturēt stabilu darbību un darbību.

2. Efektīva darbība

Ātra kustība: tilta celtnis var ātri pārvietoties lielā darba zonā, saīsinot materiālu apstrādes laiku un uzlabojot darba efektivitāti.

Vairāku uzdevumu veikšana: vienlaikus var veikt vairākas darbības, piemēram, pacelšanu, pārvietošanu, pagriešanu utt., uzlabojot darbības elastību un efektivitāti.

3. Precīza kontrole

Precīza pozicionēšana: ar precīzām vadības sistēmām un ierobežošanas ierīcēm var precīzi novietot slodzi un samazināt darbības kļūdu.

Vienmērīga darbība: Aprīkots ar frekvences pārveidotājiem un uzlabotām vadības sistēmām, celtņa ātrumu un paātrinājumu var precīzi kontrolēt, lai nodrošinātu celšanas procesa vienmērīgumu.

4. Augsta drošība

Vairākas aizsardzības ierīces: ieskaitot gala slēdžus, pārslodzes aizsardzību, skaņas un gaismas signalizācijas sistēmas utt., Lai nodrošinātu personāla un aprīkojuma drošību darbības laikā.

Avārijas apturēšanas funkcija: avārijas gadījumā operators var nekavējoties apturēt visas celtņa darbības, izmantojot avārijas apturēšanas pogu, lai izvairītos no negadījumiem.

5. Spēcīga pielāgošanās spēja

Plaši pielietojuma scenāriji: to var pielāgot dažādām darba vidēm, piemēram, darbnīcām, dokiem, noliktavām utt., un ir piemērots dažādiem sarežģītiem darba apstākļiem.

Vairāki vadības režīmi: tai ir vairāki vadības režīmi, piemēram, manuālā, automātiskā un tālvadības pults, lai pielāgotos dažādām darbības vajadzībām.

6. Ilgs mūžs un izturība

Izturīga struktūra: augstas stiprības materiālu izmantošana un precīzi ražošanas procesi nodrošina, ka celtnis var ilgstoši izturēt lielas slodzes darbu un tam ir liela izturība.

Zemas apkopes prasības: dizains ir vienkāršs un viegli kopjams, un ikdienas apkope un kapitālais remonts ir ērti, samazinot uzturēšanas izmaksas un dīkstāves.





1. Smagā rūpniecība

Tērauda rūpnīca: izmanto, lai pārvadātu un paceltu smagus materiālus, piemēram, tēraudu, tērauda spoles un tērauda plāksnes, kā arī palīdzētu dažādām smagām darbībām tērauda ražošanas procesā.

Kuģu būvētava: izmanto lielu korpusa moduļu, dzinēju un citu smagu komponentu pacelšanai korpusa būvniecības un montāžas procesā.

Mašīnu ražošana: izmanto lielu mehānisko iekārtu un veidņu pacelšanai un pārvadāšanai, piemēram, darbgaldi, liešanas mašīnas, smagas štancēšanas mašīnas utt.

2. Celtniecības inženierija

Tiltu konstrukcija: izmanto, lai paceltu un uzstādītu smagus komponentus, piemēram, tērauda sijas, betona detaļas un lielus tiltu tiltu balstus.

Daudzstāvu ēkas: izmanto, lai paceltu un uzstādītu tērauda konstrukciju karkasus, saliekamās betona detaļas un citus lielus būvmateriālus augstceltņu celtniecībā.

Enerģijas būvniecība: izmanto, lai paceltu un uzstādītu lielas elektroenerģijas ražošanas iekārtas, transformatorus, katlus un citas smagas iekārtas elektrostaciju celtniecībā.

3. Ostas un termināļi

Konteineru termināļi: izmanto lielu konteineru iekraušanai un izkraušanai, kā arī preču pārkraušanas un iekraušanas un izkraušanas uzdevumu ātrai un efektīvai pabeigšanai.

Beramkravu termināļi: izmanto beramkravu, piemēram, ogļu, rūdas, graudu utt., pārvadāšanai, iekraušanai un izkraušanai.

Lielo iekārtu iekraušana un izkraušana: izmanto liela aprīkojuma un smagās tehnikas pacelšanai un pārkraušanai ostās un dokos.

4. Loģistika un noliktavas

Lieli uzglabāšanas centri: izmanto smagu kravu, piemēram, tērauda, ​​mehānisko detaļu, lielu iepakojuma kastu u.c., apstrādei un sakraušanai.

Loģistikas izplatīšanas centri: izmanto lielu preču iekraušanai un izkraušanai, lai uzlabotu loģistikas efektivitāti.

Izejvielu uzglabāšana: izmanto smagu izejvielu, piemēram, tērauda ruļļu, vara plākšņu, alumīnija lietņu utt., celšanai un uzglabāšanai izejvielu noliktavās.

5. Militārā rūpniecība

Karakuģu ražošana un apkope: izmanto lielu kuģu moduļu, militārā aprīkojuma un smago ieroču sistēmu pacelšanai un uzstādīšanai.

Gaisa kuģu ražošana: izmanto lielu komponentu, piemēram, gaisa kuģu korpusu un dzinēju, pacelšanai un uzstādīšanai gaisa kuģu ražošanā un apkopē.

Raķešu montāža: izmanto liela militārā aprīkojuma, piemēram, raķešu un raķešu, apstrādei un montāžai.





1. Projektēšanas posms

Prasību analīze: Nosakiet celtņa specifikācijas, kravnesību, darba diapazonu, vadības metodi utt. atbilstoši klienta vajadzībām un darba videi.

Sākotnējais projekts: izstrādājiet provizorisku projekta plānu, iekļaujot galveno daļu, piemēram, galveno siju, ratiņus, ratiņu kustības mehānismu un pacelšanas sistēmu, dizainu.

Detalizēts projekts: Pilnīgi detalizēti projekta rasējumi un tehniskie dokumenti, tostarp konstrukcijas projekts, materiālu izvēle, mehāniskie aprēķini, elektriskā sistēma utt.

Dizaina pārskatīšana: veiciet dizaina pārskatīšanu, lai pārliecinātos, ka visi dizaini atbilst drošības standartiem un klientu prasībām.

2. Materiālu sagāde

Materiālu izvēle: atbilstoši konstrukcijas prasībām izvēlieties piemērotus materiālus, piemēram, tēraudu, alumīnija sakausējumu, metināšanas materiālus, elektriskās sastāvdaļas utt.

Piegādātāja izvēle: materiālu sagādei izvēlieties kvalificētus piegādātājus, lai nodrošinātu materiālu kvalitāti un piegādes laiku.

Materiālu pārbaude: pārbaudiet iegādātos materiālus, lai pārliecinātos, ka tie atbilst konstrukcijas prasībām un kvalitātes standartiem.

3. Ražošanas posms

Apstrāde: apstrādājiet galveno siju, ratiņus, ratiņus un citas sastāvdaļas, ieskaitot griešanu, metināšanu, urbšanu, apstrādi utt.

Virsmas apstrāde: apstrādāto detaļu virsmas apstrāde, piemēram, krāsošana, pretrūsas apstrāde, termiskā apstrāde utt., Lai uzlabotu izturību un izskatu.

Montāža: komponentu montāža, ieskaitot tālās gaismas, ratiņu, ratiņu kustības mehānisma, pacelšanas sistēmas, vadības sistēmas u.c. montāžu.

4. Montāžas posms

Iepriekšēja montāža: Iepriekšēja montāža tiek veikta rūpnīcā, lai pārbaudītu katras sastāvdaļas atbilstību un uzstādīšanas precizitāti.

Atkļūdošana: atkļūdojiet celtni pēc sākotnējās montāžas, ieskaitot elektriskās sistēmas vadu pieslēgšanu, vadības sistēmas iestatīšanu, ratiņu un ratiņu darbības atkļūdošanu utt.

Izmēģinājuma darbība: izmēģinājuma darbība tiek veikta, lai pārbaudītu dažādas celtņa funkcijas, piemēram, pacelšanu, nolaišanu, pārvietošanu, kravnesību utt., Lai nodrošinātu normālu iekārtas darbību.

5. Testēšana un pārbaude

Veiktspējas pārbaude: celtņa veiktspējas pārbaude, ieskaitot slodzes testu, ātruma testu, stabilitātes testu utt., Lai nodrošinātu tā veiktspēju faktiskajos darba apstākļos.

Drošības pārbaude: pārbaudiet celtņa drošības aprīkojumu un sistēmas, piemēram, skaņas un gaismas signalizāciju, gala slēdzi, pārslodzes aizsardzības ierīci utt., lai nodrošinātu atbilstību drošības standartiem.

Kvalitātes pārbaude: veiciet visaptverošu visas mašīnas kvalitātes pārbaudi, lai pārliecinātos, ka visi komponenti un sistēmas atbilst projektēšanas prasībām un kvalitātes standartiem.

6. Noslēguma pārbaude

Izskata pārbaude: pārbaudiet celtņa izskatu, ieskaitot pārklājumu, metināšanas savienojumus, logotipus utt., lai pārliecinātos, ka tas atbilst klienta prasībām un estētiskiem standartiem.

Dokumentu sagatavošana: Sagatavojiet attiecīgos tehniskos dokumentus, piemēram, ekspluatācijas rokasgrāmatas, apkopes rokasgrāmatas, atbilstības sertifikātus utt., un nogādājiet tos klientiem kopā ar aprīkojumu.

7. Piegāde un uzstādīšana

Transportēšana: organizējiet celtņa transportēšanu tā, lai transportēšanas laikā nenotiktu bojājumi.

Uzstādīšana uz vietas: uzstādiet un atkļūdojiet klienta vietā, lai nodrošinātu pareizu celtņa uzstādīšanu un normālu darbību.

Klientu apmācība: nodrošiniet klientiem ekspluatācijas un apkopes apmācību, lai nodrošinātu, ka viņi var droši un efektīvi izmantot celtni.

8. Pēcpārdošanas serviss

Apkope un atbalsts: nodrošināt iekārtu apkopes un tehniskā atbalsta pakalpojumus, lai nodrošinātu iekārtas ilgtermiņa stabilu darbību.

Bojājumu novēršana: apstrādājiet problēmas, ar kurām saskaras klienti lietošanas laikā, un sniedziet nepieciešamo tehnisko atbalstu un rezerves daļu nomaiņas pakalpojumus.

Atsauksmju vākšana: apkopojiet klientu atsauksmes, veiciet uzlabojumus un optimizācijas, kā arī uzlabojiet produktu kvalitāti un pakalpojumu līmeni.









Uzņēmums ir uzstādījis viedo iekārtu vadības platformu, kā arī uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplektu (komplektu), un iekārtu tīklošanas ātrums sasniegs 95%. Ekspluatācijā ir nodotas 32 metināšanas līnijas, plānots uzstādīt 50, un ir sasniegts visas produktu līnijas automatizācijas līmenis.

Populāri tagi: 100 tonnu tilta celtnis, Ķīna 100 tonnu tilta celtņu ražotāji, piegādātāji, rūpnīca
