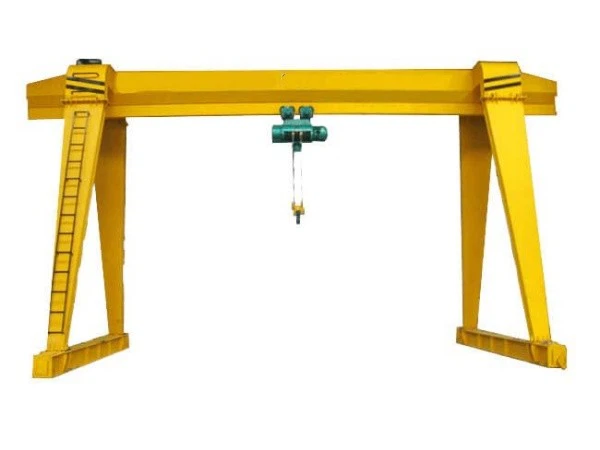

Rāmis 15 tonnu vientuļš sijas portāla celtnis



A-rāmja viena sijas portāla celtnis ir rentabla, daudzpusīga un mobila celtņu sistēma, ko izmanto smagu kravu celšanai un pārvadāšanai rūpnieciskos, celtniecības un āra apstākļos. 15- tonnas ietilpība ir piemērota vidēja vai lieljaudas operācijām.



Izcelsmes vieta: Henans, Ķīna

Garantija: 2 gadi

Svars (kg): 60000 kg

Video izejošā pāreja: nodrošināta

Mašīnu testa ziņojums: nodrošināts

Pielietojums: noliktavas, rūpnīca un cita vieta

Crane Type: Box Type porture celtnis

Ceļošanas ātrums: 20m\/min

Pacelšanas mehānisms: elektriskais pacēlājs

Vadības metode: zemes vadība+ tālvadības pults (pielāgota)

Darba pienākums: A5

Darba temperatūra: -20 ~ +40 grāds

Rūpnieciskais spriegums: 380v50Hz3phanSe vai cits

Krāsa: pielāgota

Pielāgošana: pieņemts





1. Galvenā stars

1) Struktūra un dizains
Tips: viens sijas, vai nu kastes tipa stars, vai metināts I-stars

Forma: Horizontālais stars, kas uzstādīts starp divām A rāmja kājām

Projektēšanas metode: optimizēta, izmantojot galīgo elementu analīzi (FEA) struktūras integritātes un novirzes kontrolei

2) materiāls
Tērauda pakāpe: augstas izturības konstrukcijas tērauds, piemēram, Q235B vai Q345B (ASTM A36 vai līdzvērtīgs)

Plāksnes biezums: parasti 6–20 mm, atkarībā no laiduma un slodzes



2. Sistēmas noteikšana

Pārslodzes aizsardzība: slodzes ierobežotājs, kas integrēts vadības sistēmā

Termiskā aizsardzība: Motoram ir iebūvēta pārkaršanas aizsardzība

Divpakāpju vai VFD diskdzinis: precīzai celšanas un mīkstas sākuma\/pieturvietas kontrolei

Avārijas pietura: iekļauta vadības ķēdē un kulonu\/tālvadības pults

Augsta izturība: paredzēts nepārtrauktai darbībai rūpniecības vidē

3.pārvadāšana

A-rāmis 15- tonnas viena sijas portāla celtņa gala pārvadāšana ir kritiska strukturāla un mehāniska sastāvdaļa, kas atbalsta galveno staru un ļauj celtnim ceļot pa tā trasi vai zemi. Tas arī integrē riteņu komplektus un braukšanas mehānismu.
Darbība
Savieno A rāmja kājas un atbalsta galveno siju

Mājas riteņus un celtņa piedziņas motoru garenvirziena kustībai

Lāčo daļu no celtņa kopējās slodzes (sadaliet ar pretējo galu)



4. Krāna pārvietošanās mehānisms

A-rāmja 15- tonnas vienas sijas portāla celtņa celtņa ceļošanas sistēma ļauj visai celtņa struktūrai gareniski pārvietoties gar sliedēm (vai riepām, ja mobili). Šī kustība ļauj celtnim novietot savu celšanas mehānismu virs kravas un pārvadāt to visā darba zonas laikā.
Mērķis
Iespējo visu celtņa garenvirzienu uz sliedēm vai riteņiem

Nodrošina precīzu slodzes pozicionēšanu visā darba zonas garumā

Drive ir uzstādīti uz celtņa gala vagoniem

5.Trollija ceļošanas mehānisms

A-rāmis 15-} tonnas vienas sijas portāla celtņa ratiņu pārvietošanās sistēma ir mehānisms, kas horizontāli pārvieto pacelšanas vienību (ratiņus un pacēlāju) gar galveno siju. Šī sistēma ļauj precīzi novietot kreiso un labo (šķērsstiklu).
Mērķis
Pārvieto pacēlāju un āķi sāniski gar galveno siju

Ļauj precīzi izvietot smagas kravas pāri celtņa laidumam

6. Krāna ritenis

A-rāmja ritenis 15- tonnu vienas sijas porturim celtnis ir Krāna ceļojuma mehānisma kritiska sastāvdaļa. Tam ir celtņa svars un ļauj garenvirziena kustību gar sliedēm.
Ierakstīt
Uz sliedēm piestiprinātie tērauda riteņi

Parasti divkārši izlīdzināti labākai dzelzceļa izlīdzināšanai un pretvārdu

7. Krāna āķis

A-rāmja āķis 15- tonna vienreizēja sijas portāla celtnis ir būtiska slodzes apstrādes sastāvdaļa pacelšanas sistēmā. Tas ir atbildīgs par tieši iesaistīšanos paceltajā slodzē, nodrošinot drošas, drošas un efektīvas pacelšanas operācijas.
Āķa tips
Kaltais tērauda āķis

Viens āķis (standarta 15T)

Pēc izvēles: dubultā āķis (stabilitātei vai īpašām pacelšanas vajadzībām)

8. Motors

VFD (invertora piedziņa): vienmērīga ātruma kontrole, mīksts sākums\/apstāšanās, energoefektivitāte
Divpakāpju motors: augsta\/maza ātruma iestatījumi precizitātei un lielapjoma apstrādei
Integrētās bremzes: elektromagnētiskā bremze, kas uzstādīta uz motora vārpstas tūlītējai pieturai
Encoder atbalsts: kustības atgriezeniskā saite un automatizācijai gatavas sistēmas

.

9.Sound un gaismas trauksmes sistēma un ierobežojuma slēdzis

1) Skaņas un gaismas trauksmes sistēma
Mērķis:
Brīdina tuvumā esošos darbiniekus, kad celtnis gatavojas sākt kustēties vai pacelt, uzlabojot vietas drošību.

Nodrošina vizuālus un dzirdamus brīdinājumus celtņa darbības laikā, samazinot negadījumu riskus.
2) ierobežot slēdžus
Mērķis:
Neļaujiet celtnim vai ratiņiem pārvietoties ārpus drošām robežām, izvairoties no sadursmēm vai nobraukšanas no sliedēm.

Lai novērstu bojājumus vai negadījumus, pasargājiet pacēlāju no nepārsniegšanas vai pārāk pazeminoša.

10. drošības ierīces

1. Pārslodzes aizsardzības ierīce
Novērš celšanas slodzes, kas pārsniedz celtņa nominālo jaudu (15 tonnas).

Kad tiek atklāta pārslodze, automātiski samazina strāvu vai izklausās trauksme.

Parasti faktiskās slodzes mērīšanai izmanto slodzes šūnas vai celma mērinstrumentus.

2. ierobežot slēdžus
Paceļas augšējās un apakšējās robežas slēdži: pārtrauciet pacēlāju, kad āķis sasniedz augstāko vai zemāko drošo stāvokli, lai novērstu bojājumus vai negadījumus.

Ratiņu ceļojuma robeža slēdži: neļaujiet ratiņiem pārvietoties ārpus galvenā stara galiem.

Celtņa ceļojuma robeža slēdži: novērš celtņu pārvietošanos ārpus skrejceļa sliedēm.

3. Avārijas pietura (E-Stop)
Lielas, viegli pieejamas pogas vadības paneļos un kulonu vadības ierīcēs.

Uzreiz samazina visu spēku celtņa motoriem tūlītējai ārkārtas situāciju izslēgšanai.

4. Pret sadursmes ierīces (pēc izvēles)
Sensori vai mehāniski bamperi, kas nosaka šķēršļus un aptur celtņa kustību, lai novērstu sadursmes.

5. Skaņas un gaismas trauksmes sistēma
Audējamās trauksmes un mirgojošās gaismas aktivizējas pirms celtņa kustības un to laikā, lai brīdinātu tuvumā esošo personālu.

6. Fāzes zudumu un fāžu secības aizsardzība
Aizsargā motorus no bojājumiem nepareizas elektriskās padeves, fāzes zudumu vai nepareizas fāzes secības dēļ.

11.Control režīms

1. kulonu vadība (vadu tālvadības pults)
Apraksts: rokas vadības ierīce, kas savienota ar celtni ar elastīgu kabeli.

Funkcijas:

Push pogas vai kursorsviras kontrolē pacelšanu, ceļojumus ar ratiņiem un celtņu ceļošanu.

Integrēta avārijas apturēšanas poga.

Vienkāršs, uzticams un plaši izmantots darbnīcās vai rūpnīcās.

Priekšrocības:

Tieša operatora vadība netālu no slodzes.

Zemākas izmaksas un ērta apkope.

Ierobežojumi:

Operatora mobilitāte, kas ierobežota ar kabeļa garumu.

Potenciālais kabeļa nodilums vai bojājumi.

2. Radio tālvadības pults (bezvadu)
Apraksts: bezvadu rokas kontrolieris, kas nosūta komandas, izmantojot radio signālus.

Funkcijas:

Pilnīga visu celtņu kustību kontrole bez kabeļa ierobežojumiem.

Iekļautas ārkārtas pieturas un drošības bloķēšanas.

Garāks darbības diapazons, parasti līdz 100 metriem vai vairāk.

Priekšrocības:

Lielāka operatora brīvība un drošība (var būt skaidra no slodzes).

Nav kabeļu, kas saspiežas vai valkā problēmas.

Ierobežojumi:

Nepieciešamas baterijas un regulāra uzlāde.

Potenciāla iejaukšanās trokšņainā RF vidē.

3. Salona kontrole
Apraksts: Operators sēž salonā, kas uzstādīts uz celtņa.

Funkcijas:

Kursorsviru vai sviras vadība pacēlājiem, ratiņiem un celtņiem.

Klimata kontrole ērtībai skarbā vidē.

Laba slodzes un apkārtnes redzamība.

Priekšrocības:

Ērti ilgiem darbības periodiem.

Droši no laika apstākļiem un trokšņa.

Ierobežojumi:

Dārgāka un sarežģītāka instalēšana.

Mazāk piemēroti mazām darbnīcām vai īsa laika celtņiem.

4. Automatizēta \/ PLC vadība
Apraksts: programmējami loģikas kontrolieri (PLC) un automatizācijas sistēmas vadības celtņu kustības.

Funkcijas:

Iepriekš ieprogrammētas celšanas secības un pozicionēšana.

Integrācija ar rūpnīcas automatizāciju, sensoriem un drošības sistēmām.

Datu reģistrēšana un diagnostika.

Priekšrocības:

Precīzas, atkārtojamas kustības.

Samazināta cilvēku kļūda un paaugstināta efektivitāte.

Ierobežojumi:

Augstas sākotnējās iestatīšanas izmaksas.

Nepieciešama kvalificēta programmēšana un uzturēšana.

Skice

Galvenais tehniskais





1. Vienkāršs un rentabls dizains
Viena sijas struktūra nozīmē mazāk tērauda un materiālu, samazinot ražošanas un uzstādīšanas izmaksas.

A rāmja kājas nodrošina spēcīgu atbalstu bez sarežģītām pamatu prasībām.

2. Laba kravas jauda
Atbalsta kravas līdz 15 tonnām, kas piemērotas vidēja līmeņa pacelšanai dažādās nozarēs.

Uzticams smago materiālu apstrādei ar stabilu veiktspēju.

3. Daudzpusīga lietojumprogramma
Var izmantot telpās vai ārā uz plakanām virsmām.

Ideāli piemērots noliktavām, darbnīcām, kuģu pagalmiem, celtniecības vietām un ražotnēm.

4. Viegla uzstādīšana un apkope
A-rāmja dizains piedāvā labu stabilitāti ar samērā vienkāršu montāžu.

Pieejamie komponenti padara parasto pārbaudi un uzturēšanu tiešu.

5. Kosmosa efektīvs
Viens sija ietaupa vertikālu vietu, salīdzinot ar dubultā sijas celtņiem.

Piemērots objektiem ar augstuma ierobežojumiem.

6. Elastība vadības režīmos
Atbalsta kulonu, radio tālvadības, salona vai automatizētas vadības ierīces, ļaujot pielāgot darbības vajadzības.

7. Laba mobilitāte
Tas ir aprīkots ar izturīgiem riteņiem un pārvietošanās mehānismiem, tas var efektīvi pārvietoties pa skrejceļa sliedēm.

Piemērots biežai pārvietošanai vietā.



1. ražošanas rūpnīcas
Darbs ar smagām izejvielām un gataviem produktiem.

Iekraušanas\/izkraušanas mašīnu detaļas, metāla loksnes un izgatavotas sastāvdaļas.

Montāžas līnijas palīdzība vidēja līmeņa celšanai.

2. noliktavas un uzglabāšanas pagalmi
Pārvietojot smagos paliktņus, konteinerus un aprīkojumu.

Efektīva preču sakraušana un organizēšana.

Kravas automašīnu vai dzelzceļa iekraušanas\/izkraušanas atvieglošana.

3. celtniecības vietas
Būvniecības materiālu, piemēram, tērauda sijas, betona bloki un lielas caurules, pārvadāšana.

Palīdzība struktūru un sastatņu uzcelšanā.

4. kuģu būvētavas un ostas
Kravas konteineru apstrāde, smagas kuģa detaļas un kuģu iekraušana\/izkraušana.

Apkopes uzdevumi, kas saistīti ar smago aprīkojuma apstrādi.

5. Automobiļu rūpniecība
Transportlīdzekļa montāžas vai remonta laikā pacelšanas dzinēji, šasija un lieli komponenti.

6. Metāla ražošana un tērauda rūpniecība
Kustīgas smagas spoles, plāksnes un izgatavotas tērauda sastāvdaļas.

Atbalsta metināšanas, griešanas un montāžas operācijas.





1. Dizains un inženierija
Izveidojiet detalizētus tehniskos rasējumus un 3D modeļus.

Veiciet strukturālo analīzi un stresa aprēķinus.

Atlasiet atbilstošus materiālus un komponentus.

Plāna ražošanas darbplūsma un kvalitātes kontroles punkti.

2. Materiāla iepirkums
Avota augstas kvalitātes tērauda plāksnes, profili, motori, elektriskās detaļas un piederumi.

Pārbaudiet materiālo sertifikātu un atbilstību standartiem.

3. griešana un sagatavošana
Sagrieztas tērauda plāksnes un profili galvenajiem stariem, kājām, gala vagoniem un ratiņu detaļām, izmantojot CNC griešanas vai plazmas griešanu.

Sagatavojiet komponentus, tīrījot, deburējot un iepriekš iederoties.

4. Metināšana un montāža
Metiniet galveno siju, A rāmja kājas un gala vagonus atbilstoši metināšanas procedūrām.

Izmantojiet armatūru un finieres, lai nodrošinātu izmēru precizitāti un izlīdzināšanu.

Pārbaudiet metināšanas kvalitāti, izmantojot vizuālās un nesagraujošās pārbaudes (NDT) metodes, piemēram, ultraskaņas vai magnētiskās daļiņu pārbaudi.

5. apstrāde
Mašīnas kritiskas detaļas, piemēram, riteņu sēdekļi, motora stiprinājumi un vārpstas caurumi.

Nodrošiniet precīzu montāžas un vienmērīgu darbību.

6. Virsmas apstrāde
Notīriet un smilšu strūklas tērauda virsmas, lai noņemtu rūsu un mērogu.

Uzklājiet gruntēšanas un pretkorozijas krāsas pārklājumus atbilstoši specifikācijām.

Pēc izvēles: uzklājiet papildu slāņus, piemēram, poliuretānu vai epoksīda krāsu, lietošanai brīvā dabā.

7. Komponentu montāža
Instalējiet riteņus, motorus, pacelšanas mehānismu, elektrisko vadu, ierobežotu slēdžus un drošības ierīces.

Salieciet ratiņu un āķa bloku.

8. Elektriskās sistēmas uzstādīšana
Stiepļu motori, vadības paneļi, trauksmes sistēmas un ierobežojumu slēdži.

Instalējiet vadības režīma ierīces (kulons, radio tālvadības pults, salona vadības ierīces).

Veikt izolācijas un nepārtrauktības testus.

9. Pārbaude un pārbaude
Veiciet bezslodzes funkcionālos testus pacelšanai, ratiņiem un celtņiem.

Veiciet slodzes pārbaudi, pakāpeniski palielinot svaru līdz 125% no nominālās jaudas.

Pārbaudiet visas drošības ierīces, trauksmes un ierobežojiet slēdžus pareizai darbībai.

Reģistrējiet testa datus un aplieciniet atbilstību attiecīgajiem standartiem.

10. Galīgās korekcijas un iepakojums
Veiciet nepieciešamos pielāgojumus mehāniskajām un elektriskajām sastāvdaļām.

Notīriet un sagatavojiet celtni sūtījumam.

Iepakojuma komponenti droši, lai novērstu bojājumus transporta laikā.
