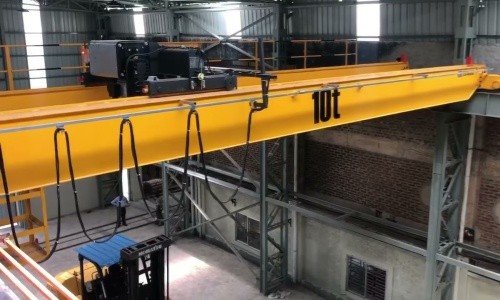

Dubultsiju portālceltnis ir uzlabots materiālu apstrādes risinājums, kas paredzēts lielas noslodzes rūpnieciskiem lietojumiem. Ar savu izturīgo konstrukciju un lielo kravnesību šo celtni parasti izmanto atklātos pagalmos, noliktavās, darbnīcās un ostās.

Aprīkots ar divām sijām, kas nodrošina lielāku izturību un stabilitāti. Piemērots smagāku kravu pārvietošanai un plašākiem laidumiem, salīdzinot ar vienas sijas modeļiem. Ideāli piemērots smagu kravu celšanai, sākot no 5 tonnām līdz vairāk nekā 500 tonnām. Konstrukcija nodrošina drošas un efektīvas celšanas darbības.

Pielāgots, lai atbilstu konkrētām ekspluatācijas prasībām.Plaši laidumi un pacelšanas augstumi pieejami dažādām nozarēm.Var aprīkot ar elektriskiem trošu pacēlājiem, ķēdes pacēlājiem vai vinčām atkarībā no pielietojuma.Pretsadursmes sistēmas, pārslodzes ierobežotāji, avārijas apturēšanas pogas un defektu diagnostika nodrošina drošu darbību.Izgatavots no augstas stiprības tērauda, ​​izturīgs pret nodilumu.Piemērots skarbām vidēm, tostarp ekstremālām temperatūrām, putekļi un mitrums.

4) vadāma, izmantojot kabīni, tālvadības pulti vai piekariņu, piedāvājot elastīgu un lietotājam draudzīgu darbību. Gluda kustības vadība nodrošina precīzu pozicionēšanu. Mūsdienu motoru tehnoloģijas un inteliģentas enerģijas taupīšanas sistēmas samazina ekspluatācijas izmaksas.

Garantija: 1 gads

Svars (KG): 2000 kg

Video izejošā pārbaude: nodrošināts

Mašīnu pārbaudes ziņojums: nodrošināts

Produkta nosaukums: dubultās sijas augšējais celtnis

Krāsa: pēc izvēles

Efektivitāte: augsta efektivitāte

Ietilpība: 1-20t

Tips: dubultā sija

Darbības ātrums: Liela ātruma darbība

Stabilitāte: pretšūpošanās funkcija

MOQ:1 komplekts

Pacelšanas mehānisms: Eliectric Hoist

Darba pienākums:A3-A4





1.Tālās gaismas

Tālās gaismas funkcijas

1) ielādes atbalsts:

Iznes paceļamās kravas svaru, kā arī ratiņu un pacēlāja svaru.

Vienmērīgi sadala slodzi uz atbalsta kājām vai gala iekrāvējiem.

2) Norādījumi kustībai:

Darbojas kā ceļš ratiņiem vai pacēlājam, lai pārvietotos pa celtņa laidumu.

Nodrošina gludu un stabilu pamatni celšanas un pozicionēšanas uzdevumiem.

3) Savienojums ar atbalsta konstrukcijām:

Savienojumi ar celtņa kājām vai gala iekrāvējiem, lai izveidotu vienotu, stabilu sistēmu.

4) Darbības precizitātes uzlabošana:

Saglabā stabilitāti celšanas un kustības laikā, nodrošinot precīzu kravu novietojumu.

Pacelšanas sistēma

Pacelšanas sistēmas galvenās iezīmes

1) Augsta kravnesība

Pacelšanas sistēma ir paredzēta dažādu kravu pārvietošanai, sākot no vairākām tonnām līdz pat simtiem tonnu, atkarībā no celtņa specifikācijām.

Tas ir izstrādāts, lai vienmērīgi sadalītu slodzi, lai novērstu strukturālo stresu un saglabātu stabilitāti.

2) vienmērīga un precīza darbība

Pacelšanas sistēma ir izstrādāta, lai nodrošinātu vienmērīgu kravas pacelšanu un nolaišanu ar precīzu vadību.

Mainīga ātruma piedziņas nodrošina vienmērīgu paātrinājumu un palēninājumu, samazinot detaļu nodilumu un uzlabojot drošību.

3) Drošības līdzekļi

Aizsardzība pret pārslodzi: neļauj pacēlājam pacelt kravas, kas pārsniedz tā nominālo jaudu.

Ierobežojuma slēdži: neļaujiet pacēlājam pacelties vai nolaist virs drošām robežām.

Avārijas apturēšanas mehānisms: Nodrošina atteici, lai avārijas situācijās nekavējoties apturētu celtni.

4) Energoefektivitāte

Mūsdienu elektriskie pacēlāji un motori ir paredzēti energoefektivitātei, samazinot ekspluatācijas izmaksas, vienlaikus saglabājot jaudīgu celtspēju.

Daudzās sistēmās ir iekļauta reģeneratīvā bremzēšana, lai atgūtu enerģiju palēninājuma laikā.

5) Izturība un ilgmūžība

Izgatavoti no īpaši izturīgiem materiāliem, piemēram, tērauda un alumīnija, pacelšanas komponenti ir izstrādāti, lai izturētu nepārtrauktu darbību un skarbos apstākļus (piemēram, augstu temperatūru, putekļus un mitrumu).



3. Beigaskariete

Gala vagona funkcijas

1) Atbalsts celtņa darbībai

Gala ratu galvenā funkcija ir atbalstīt celtņa galveno siju sistēmu, nodrošinot celtņa stabilitāti tā darbības laikā.

Tas palīdz uzturēt celtņa sistēmu vienā līmenī, pārvadājot smagas kravas, un nodrošina, ka celtnis pārvietojas vienmērīgi visā tā laidumā.

2) Atvieglo celtņa kustību

Gala ratiņi ļauj celtnim pārvietoties pa skrejceļu vai sliežu sistēmu, nodrošinot horizontālu kustību. Tas ļauj pacēlāja un ratiņu sistēmai precīzi novietot kravu.

3) vienmērīgi sadala slodzi

Gala ratiņiem ir būtiska nozīme, lai vienmērīgi sadalītu celtņa un paceļamās kravas svaru. Tas nodrošina, ka visa sistēma darbības laikā ir līdzsvarota un droša.

4) Stabilitāte un drošība

Gala ratiņi nodrošina celtņa stabilitāti, kad tas ir kustībā un kad tas paceļ kravu. Pareizi funkcionējoši gala ratiņi novērš šūpošanos, sasvēršanos vai pēkšņas nobīdes, kas var izraisīt negadījumus vai bojājumus.

4.Crane braukšanas mehānisms

Celtņu kustības mehānismu veidi

1) Motorizēts ceļošanas mehānisms

Lielākā daļa dubulto siju portālceltņu izmanto motorizētus gala ratiņus, lai darbinātu celtņa horizontālo kustību. Šīs motorizētās sistēmas nodrošina lielāku kontroli un efektivitāti, īpaši celtņiem ar lielāku kravu.

2) Nemotorizēts ceļošanas mehānisms

Mazākiem, vieglākiem celtņiem var būt manuāli vai nemotorizēti braukšanas mehānismi, kur celtnis tiek pārvietots manuāli vai ar vinču. Šī sistēma ir vairāk izplatīta mazāka mēroga operācijās, kur slodzes prasības nav tik augstas.

3) Apvienotās sistēmas ar barošanu un bez barošanas

Dažās konstrukcijās celtņa kustības mehānismā var būt aprīkoti ar mehāniskiem gala ratiņiem horizontālai kustībai, kā arī manuālas vai pusautomātiskas pacelšanas un ratiņu sistēmas. Tas apvieno manuālo elastību ar motorizētās piedziņas jaudu kustībai.

5. Ratiņu kustības mehānisms

1) Operators dod komandu kustīgajiem motoriem griezties, uzsākot riteņu kustību pa sliedēm. Motoram griežot riteņus, ratiņi pārvietojas horizontāli gar siju.

2) Pārnesumkārba nodrošina motora ātruma un griezes momenta efektīvu pārnešanu uz riteņiem, ļaujot ratiņiem pārvietoties ar vēlamo ātrumu. Vadības sistēma nodrošina, ka kustība ir vienmērīga un precīza, un visi pielāgojumi tiek veikti, pamatojoties uz slodzi vai ekspluatācijas prasības. Bremzes notur ratiņus vietā, kad tie sasniedz vēlamo vietu.

3) Ratiņu pārvietošanās mehānisms dubultā siju portālceltī nodrošina precīzu un efektīvu pacēlāja ratiņu horizontālu kustību pa celtņa konstrukciju. Šī sistēma ļauj celtnim precīzi pozicionēt kravas un ir vitāli svarīga tādiem uzdevumiem kā konteineru pārkraušana, ostu operācijas un rūpnieciskās pacelšanas pielietojumi.

6.Crane ritenis

Celtņu riteņu veidi

1) Cietie riteņi:

Šie riteņi ir izgatavoti no cieta tērauda bloka un parasti tiek izmantoti lieljaudas lietojumos, piemēram, portālceltņos. Cietie riteņi ir izturīgi un iztur lielu spriegumu, tāpēc tie ir piemēroti celtņiem, kas iztur lielas un smagas kravas.

2) Dobi riteņi:

Dažos gadījumos tiek izmantoti dobi riteņi, kur salons ir izdobts, lai samazinātu svaru, nezaudējot spēku. Šie riteņi ir vieglāki, bet tomēr spēj izturēt lielas kravas.

3) Atloku riteņi:

Atloku riteņi parasti tiek izmantoti celtņiem, lai nodrošinātu pareizu izlīdzināšanu ar sliedēm. Atloks riteņa sānos palīdz virzīt riteni pa sliežu ceļu, novēršot noskriešanu no sliedēm.

4) Riteņi ar poliuretāna pārklājumu:

Daži celtņi, īpaši tie, kas tiek izmantoti iekštelpās vai vidē, kur ir svarīga trokšņa samazināšana, izmanto riteņus ar poliuretāna pārklājumu. Šie riteņi samazina troksni un nodrošina vienmērīgāku braukšanu, īpaši uz gludākām vai smalkākām virsmām.

7. Celtņa āķis

Apkope un pārbaude

Regulāra apkope un pārbaude ir ļoti svarīga, lai nodrošinātu āķa uzticamību un drošību:

1) Vizuālās pārbaudes:

Pārbaudiet, vai drošības aizbīdnim nav plaisu, deformāciju, pārmērīga nodiluma vai bojājumu.

2) Slodzes pārbaude:

Periodiski pārbaudiet āķi zem testa slodzes (parasti 1,25 reizes par SWL), lai pārliecinātos, ka tas spēj izturēt tā nominālo ietilpību.

3) Eļļošana:

Pārliecinieties, vai grozāmie gultņi ir pareizi ieeļļoti, lai nodrošinātu vienmērīgu rotāciju.

4)Aizvietošanas kritēriji:

Nomainiet āķi, ja tam ir nodiluma, deformācijas pazīmes vai ja rīkles atvere palielinās, pārsniedzot pieļaujamās robežas.

5) Sertifikācija:

Uzturiet āķi sertificētu un atbilstošu drošības standartiem, piemēram, FEM, DIN vai ISO.

Motors

Motora sastāvdaļas

1) Rotors un stators:

Stators ir stacionāra motora daļa, kas rada magnētisko lauku.

Rotors ir rotējoša sastāvdaļa, kas pārvērš elektrisko enerģiju mehāniskā kustībā.

2) Dzesēšanas sistēma:

Motori ir aprīkoti ar dzesēšanas ventilatoriem vai ribām, lai izkliedētu siltumu un novērstu pārkaršanu ilgstošas ​​darbības laikā.

3) Ātrumkārbas integrācija:

Motori bieži tiek savienoti pārī ar pārnesumkārbām, lai samazinātu ātrumu un palielinātu griezes momentu, jo īpaši celšanas un celtņa pārvietošanās operācijām.

4) Vadības sistēma:

Motora darbība tiek pārvaldīta, izmantojot vadības paneli, kas ļauj operatoram pielāgot ātrumu, virzienu un bremzēšanu.

.

Skaņas un gaismas signalizācija un gala slēdzis

1) Skaņas un gaismas signalizācijas sistēmas funkcijas

Darbības brīdinājumi:

Signāli, kad celtnis paceļ, nolaiž vai pārvietojas pa sliedēm.

Sadursmju novēršana:

Brīdina personālu par celtņa klātbūtni, lai izvairītos no sadursmēm vai negadījumiem.

Ārkārtas situācijas:

Aktivizējas ārkārtas situācijās, piemēram, mehānisku bojājumu, pārslodzes apstākļos vai strāvas padeves pārtraukumu laikā.

Darba vietas drošības atbilstība:

Atbilst drošības noteikumiem un standartiem, kas nepieciešami rūpnieciskā celtņa darbībai.

2) Ierobežojuma slēdža funkcijas

Novērš pārmērīgu pārvietošanos:

Aptur pacēlāju, ratiņus vai celtni no tā maksimālā kustības diapazona pārsniegšanas.

Aizsargā aprīkojumu:

Izvairās no celtņa un tā sastāvdaļu bojājumiem, nodrošinot, ka darbības tiek ievērotas drošās robežās.

Uzlabo drošību:

Samazina negadījumu risku, ko izraisa pārcelšana, pārslodze vai sadursmes.

Uzlabo precizitāti:

Nodrošina precīzu kravu pozicionēšanu un kontrolētu kustību darbības laikā.

10.Drošības ierīces

1. Pārslodzes aizsardzības ierīce: neļauj celtnim pacelt kravas, kas pārsniedz tā nominālo jaudu.

2. Ierobežojuma slēdži

Veidi un funkcijas: novērš pārbraucienu, sadursmes un darbības kļūdas.

3. Avārijas apturēšanas sistēma: ļauj operatoriem avārijas gadījumā nekavējoties apturēt visas celtņa darbības.

4. Pretsadursmes ierīces: novērš sadursmes starp vairākiem celtņiem, kas darbojas uz viena skrejceļa, vai starp celtni un fiksētām konstrukcijām.

5. Sliežu skava un vētras bremzes: sliežu skava nostiprina celtni pie sliedēm, kad tas netiek lietots, novēršot pārvietošanos ārējo spēku, piemēram, vēja, dēļ. Vētras bremzes automātiski ieslēdzas stipra vēja apstākļos, lai stabilizētu celtni.

6. Bufersistēma: absorbē trieciena enerģiju, kad celtnis vai ratiņi sasniedz sava pārvietošanās ceļa beigas.

11.Vadības režīms

1. Kulonu vadība

Apraksts:

Vadu vadības bloks, kas savienots ar celtni ar kabeļa vai stieņu sistēmu. Operators iet kopā ar celtni, turot piekariņu, lai to darbinātu.

2. Tālvadības pults

Apraksts:

Bezvadu vadības sistēma, kas izmanto radio signālus, lai sazinātos starp tālvadības pulti un celtni. Ļauj operatoram vadīt celtni no droša attāluma.

3. Salona vadība

Apraksts:

Operators kontrolē celtni no slēgtas kabīnes, kas uzstādīta uz celtņa konstrukcijas. Kabīne nodrošina panorāmas skatu uz darba zonu precīzām darbībām.

4. Programmējamā loģiskā vadība (PLC) vai automatizētā vadība

Apraksts:

Pilnībā vai daļēji automatizēta vadības sistēma, kurā celtņa darbības ir iepriekš ieprogrammētas un pārvaldītas ar PLC sistēmu. Operators var iestatīt tādus parametrus kā pacelšanas augstums, ātrums vai pārvietošanās attālums, un celtnis automātiski izpilda uzdevumus.

12.Skice

Galvenā tehniskā





1. Būvniecības nozare

Pielietojums:

Izmanto smagu materiālu, piemēram, tērauda siju, betona bloku un celtniecības iekārtu celšanai un pārvietošanai. Palīdz montēt lielas konstrukcijas sastāvdaļas tiltiem, ēkām un citiem infrastruktūras projektiem.

2. Tērauda un metāla rūpniecība

Pielietojums:

Apstrādā smagas tērauda spoles, loksnes, caurules un sagataves tērauda rūpnīcās un pārstrādes rūpnīcās. Pārvieto izkausētā metāla konteinerus vai krāsnis lietuvēs.

3. Kuģu būve un jūras rūpniecība

Pielietojums:

Montāžas laikā paceļ un novieto kuģu sastāvdaļas, piemēram, korpusa sekcijas, dzinējus un lielus mehānismus. Apstrādā konteinerus, enkurus un citas smagas kravas ostās un kuģu būvētavās.

4. Transports un loģistika

Pielietojums:

Izmanto konteineru laukumos kravas konteineru iekraušanai, izkraušanai un sakraušanai. Pārvieto preces un aprīkojumu lielās noliktavās un loģistikas centros.

5. Apstrādes rūpniecība

Pielietojums:

Paceļ un pārvieto lielas tehnikas daļas, veidnes un ražošanas sastāvdaļas rūpnīcās. Atvieglo smago iekārtu montāžu ražotnēs.





1. Būvniecības nozare

Pielietojums:

Izmanto smagu materiālu, piemēram, tērauda siju, betona bloku un celtniecības iekārtu celšanai un pārvietošanai. Palīdz montēt lielas konstrukcijas sastāvdaļas tiltiem, ēkām un citiem infrastruktūras projektiem.

2. Tērauda un metāla rūpniecība

Pielietojums:

Apstrādā smagas tērauda spoles, loksnes, caurules un sagataves tērauda rūpnīcās un pārstrādes rūpnīcās. Pārvieto izkausētā metāla konteinerus vai krāsnis lietuvēs.

3. Kuģu būve un jūras rūpniecība

Pielietojums:

Montāžas laikā paceļ un novieto kuģu sastāvdaļas, piemēram, korpusa sekcijas, dzinējus un lielus mehānismus. Apstrādā konteinerus, enkurus un citas smagas kravas ostās un kuģu būvētavās.

4. Transports un loģistika

Pielietojums:

Izmanto konteineru laukumos kravas konteineru iekraušanai, izkraušanai un sakraušanai. Pārvieto preces un aprīkojumu lielās noliktavās un loģistikas centros.

5. Apstrādes rūpniecība

Pielietojums:

Paceļ un pārvieto lielas tehnikas daļas, veidnes un ražošanas sastāvdaļas rūpnīcās. Atvieglo smago iekārtu montāžu ražotnēs.

6. Elektrostacijas

Pielietojums:

Paceļ un uzstāda turbīnas, ģeneratorus un citu smago tehniku ​​spēkstacijās. Palīdz iekārtu apkopē termoelektrostacijās, hidroelektrostacijās un atomelektrostacijās.





1. Prasību analīze un projektēšana

Apkopojiet klientu prasības, piemēram, celtspēju, laidumu, pacelšanas augstumu, darba vidi un īpašas funkcijas. Veiciet priekšizpēti un vietas analīzi, lai noteiktu celtņa specifikācijas. Izmantojiet uzlabotu programmatūru (piemēram, AutoCAD, SolidWorks), lai izveidotu detalizētus projektus un rasējumus. .

2. Materiālu sagāde

Iegūstiet augstas kvalitātes materiālus, piemēram, konstrukciju tēraudu, elektriskās sastāvdaļas, motorus, pārnesumkārbas un riteņus. Iegādājieties standarta sastāvdaļas, piemēram, āķus, troses un drošības ierīces no sertificētiem piegādātājiem.

3. Tērauda griešana un apstrāde

Izgrieziet tērauda plāksnes un sijas vajadzīgajos izmēros, izmantojot uzlabotas griešanas metodes, piemēram, CNC plazmas griešanu vai lāzergriešanu. Veiciet liekšanu, urbšanu un formēšanu atbilstoši konstrukcijas specifikācijām.

4. Siju metināšana un montāža

Metiniet tērauda plāksnes un sekcijas, veidojot celtņa galvenās sijas, gala sijas un nesošās konstrukcijas.Izmantojiet augstas precizitātes automātiskās metināšanas iekārtas konsekventām un spēcīgām šuvēm.Siju sekcijas samontējiet ar stingrām un stiegrojumiem.

5. Apstrāde un komponentu izgatavošana

Mašīnas galvenās sastāvdaļas, piemēram, riteņi, vārpstas, pārnesumkārbas un savienojumi, kas nodrošina augstu precizitāti. Izgatavojiet ratiņus, tostarp pacelšanas mehānismu un kravas bloku komplektu.

6. Virsmas apstrāde

Veiciet smilšu strūklu vai skrošu strūklu, lai no tērauda virsmām noņemtu rūsu, nogulsnes un piesārņojumu. Uzklājiet pretkorozijas pārklājumus un krāsas slāņus, nodrošinot izturību un laikapstākļu noturību.

7. Elektriskās sistēmas montāža

Samontējiet elektriskās sastāvdaļas, piemēram, motorus, kontrollerus, mainīgas frekvences piedziņas (VFD) un gala slēdžus. Uzstādiet barošanas sistēmas, vadus un drošības ierīces (piemēram, pārslodzes aizsardzību, trauksmes signālus).

8. Noslēguma montāža

Samontējiet galvenās sastāvdaļas, tostarp dubultās sijas, gala ratiņus, ratiņus un pacēlāju. Uzstādiet riteņus, sliežu skavas, buferus un citus piederumus. Uzstādiet kabīni, piekaramo vadību vai tālvadības sistēmu atbilstoši klienta prasībām.

9. Testēšana un pārbaude

Veiciet statiskās slodzes testus (1,25 reizes nominālā jauda) un dinamiskās slodzes testus (1,1 reizes nominālā jauda) saskaņā ar standartiem. Pārbaudiet visas kustības, tostarp pacelšanu, nolaišanu, ratiņu kustību un celtņa pārvietošanos. Pārbaudiet drošības ierīces, gala slēdžus un avārijas apturēšanu. sistēmas.

10. Iepakošana un piegāde

Ja nepieciešams, izjauciet celtni transportējamās daļās. Izmantojiet aizsargājošus iepakojuma materiālus, lai novērstu bojājumus pārvadāšanas laikā.

Vienojieties par transportēšanu un loģistiku uz uzstādīšanas vietu.

Darbnīcas skats:

Uzņēmums ir uzstādījis viedo iekārtu vadības platformu, kā arī uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplektu (komplektu), un iekārtu tīklošanas ātrums sasniegs 95%. Ekspluatācijā ir nodotas 32 metināšanas līnijas, plānots uzstādīt 50, un visas produktu līnijas automatizācijas līmenis sasniedzis 85%.
