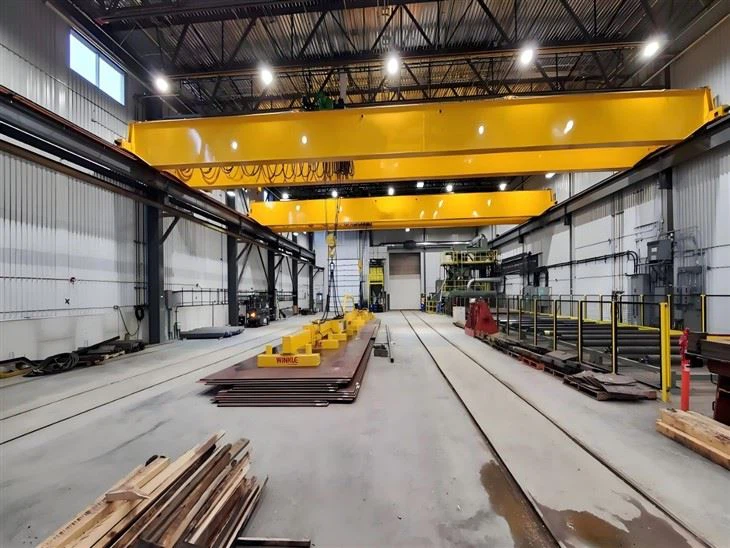

Elektromagnētiskais tilta celtnis

Elektromagnētiskie tilta celtņi ir ideāli piemēroti nozarēm, kurās bieži tiek pārvietoti lieli, smagā metāla komponenti un tie ātri un efektīvi jārīkojas.

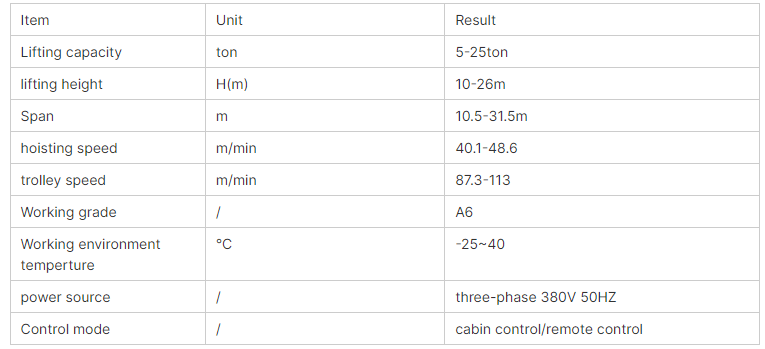

Svars (kg): 32000 kg

Maks. Pacelšanas slodze: 32 tonnas

Span: 10,5 ~ 31,5 m

Produkta nosaukums: Populārā pārdošanas elektriskā pacēlāja magnēta 32 tonnu tilts virs galvas celtņa

Vadības metode: salona vadība

Jaudas avots: 3 fāze 380V 50Hz

Pacelšanas ātrums: 1-15 m\/min

Pacelšanas mehānisms: elektriskā ratiņi

Krāsa: izvēles

Ratiņu skriešanas ātrums: 5-40 m\/min

Celtņa skriešanas ātrums: 5-100 m\/min





Dubultā stars (siju):Divkārša staru elektromagnētiskā tilta celtnis ir augšējā celtņa veids, kas paredzēts smagu feromagnētisko materiālu celšanai un pārvadāšanai, piemēram, tērauda plāksnēm, stariem vai metāllūžņiem. Šī celtņa galvenā iezīme ir elektromagnētu izmantošana šo materiālu pacelšanai, nevis tradicionālo āķu vai siksnu vietā.

Beigu stars:Elektromagnētiskā tilta celtņa gala stars attiecas uz horizontālo strukturālo komponentu celtņa tilta galā, kas atbalsta elektromagnētisko celšanas mehānismu. Krāna galvenā konstrukcija - tilts parasti aptver darbvietas platumu, piemēram, noliktavu vai rūpnīcu, savukārt gala stari atrodas abās tilta pusēs, nodrošinot nepieciešamo atbalstu un stiprinājumu celtņa kustībai.



Pacēlājs:Elektromagnētiskā tilta celtņa pacēlājs attiecas uz celšanas mehānismu, kas integrēts ar elektromagnētisko sistēmu. Šo sistēmu parasti izmanto rūpniecības vidē, kur smagi, feromagnētiski materiāli ir jāpaceļ un jāpārvieto.

Ratiņi:Elektromagnētiskā tilta celtņa ratiņi ir sastāvdaļa, kas pārvietojas gar celtņa tilta staru, pārvadājot elektromagnētu, ko izmanto metāla priekšmetu, parasti tērauda vai citu melno materiālu pacelšanai un transportēšanai. Ratiņi pārvietojas pa tilta celtņa sliežu sistēmu un var precīzi novietot elektromagnētu virs paceltā materiāla. Kad elektromagnēts ir aktivizēts, tas ģenerē pietiekami spēcīgu magnētisko lauku, lai metāla objekts noturētu vietā, kamēr celtnis to pārvieto.

Magnēts:Elektromagnētiskais tilta celtnis kā pacelšanas mehānismu parasti izmanto elektromagnētu. Šo elektromagnētu darbina elektriskā strāva, kas rada pietiekami spēcīgu magnētisko lauku, lai paceltu un pārvietotu smagus melnos materiālus, piemēram, tērauda plāksnes, sijas vai metāllūžņus.

Vadības sistēma:Manuāla vadība: operators tieši kontrolē celtņa kustības, izmantojot vadības paneli. Tas ir ierasts ikdienas uzdevumos, kad operators var novērot un pielāgot reāllaikā.
Automātiska vadība: modernākajās sistēmās celtnis var automātiski darboties, pamatojoties uz iepriekš iestatītiem parametriem un nosacījumiem. PLC var kontrolēt kustību un elektromagnēta aktivizāciju atkarībā no sensoru ieejas (piemēram, slodzes sensori vai pozīcijas sensori).

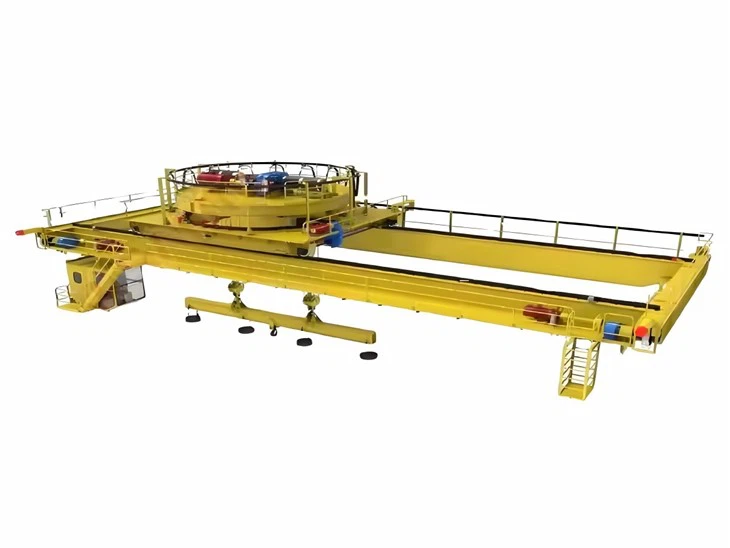

Skice:













Efektīva magnētisko materiālu apstrāde: Elektromagnētiskie tilta celtņi ir ideāli piemēroti, lai paceltu un transportētu dzelzs materiālus, piemēram, tērauda plāksnes, lūžņus un spoles, pateicoties to elektromagnētiskajam celšanas mehānismam.

Paaugstināta produktivitāte: šie celtņi var ātri un viegli uzreiz uzņemt vairākus metāla gabalus, samazinot laiku, kas nepieciešams manuālai iekraušanai vai izkraušanai.

Precizitāte un vadība: elektromagnētiskie celtņi piedāvā precīzu kontroli pār melno materiālu kustību, kas ir īpaši noderīga tādām nozarēm kā tērauda ražošana un metāllūžņi.

Drošība: spēja pacelt materiālus, izmantojot elektromagnētisko spēku, samazina nepieciešamību darbiniekiem rīkoties ar smagiem, asiem vai bīstamiem priekšmetiem, uzlabojot darba drošību.

Samazināts materiāla nodilums: Atšķirībā no mehāniskiem satvērieniem vai āķiem, kas var sabojāt materiālus, elektromagnētiskie celtņi paceļ priekšmetus bez tieša saskares, samazinot materiāla bojājumus un nodilumu.

Zema apkope: elektromagnētisko tilta celtņu projektēšanai ir nepieciešama mazāka apkope, salīdzinot ar mehāniskām celšanas sistēmām. Nav nepieciešami āķi, ķēdes vai siksnas, kas laika gaitā var nolietoties.

Elastība: Šie celtņi var rīkoties ar visdažādākajiem dažādu formu un izmēru melnādainiem materiāliem, nepielāgojot celšanas mehānismu.

Rentabls: Laika gaitā elektromagnētiskie celtņi var samazināt izmaksas, kas saistītas ar materiālu apstrādi, palielinot efektivitāti, samazinot darbaspēku un samazinot materiālu bojājumus.







Tērauda rūpniecība:

Tērauda dzirnavās tiek izmantoti elektromagnētiskie tilta celtņi, lai apstrādātu tērauda lietņus, sagataves, plātnes un spoles. Elektromagnēts ļauj celtnim pacelt šos smagos, karstos un lielos priekšmetus bez nepieciešamības pēc papildu siksnām vai āķiem.

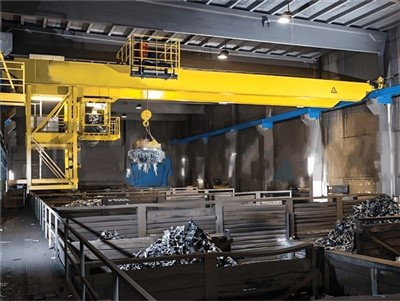

Metāllūžņu apstrāde:

Pārstrādes iekārtas izmanto elektromagnētiskos celtņus, lai savāktu un pārvietotu metāllūžņus. Šie celtņi ātri un ar precizitāti var uzņemt lielu daudzumu lūžņu, tērauda un citu melno materiālu.
Kuģu būvētavas:

Kuģu būvē elektromagnētiskie celtņi palīdz būvniecības vai remonta laikā pārvietot lielas metāla loksnes un konstrukcijas detaļas. Tie nodrošina drošāku un efektīvāku veidu, kā pārvadāt melnos materiālus.
Ražošana un izgatavošana:

Rūpnīcas, kas iesaistītas metāla komponentu vai detaļu ražošanā, bieži izmanto elektromagnētiskos celtņus, lai visā objektā pārvadātu metāla loksnes, plāksnes vai citas izejvielas.
Lietuves:

Lietuvēs, kur tiek apstrādāti izkusušie metāli, elektromagnētiskie celtņi palīdz kustīgās veidnēs, lējumos un neapstrādātā metāla materiālos.
Celtniecības vietas:

Būvniecības projektus, kuriem nepieciešama tērauda siju vai siju pacelšana, var gūt labumu no elektromagnētiskajiem tilta celtņiem. Šie celtņi nodrošina, ka materiāli tiek pacelti droši un efektīvi, pat aptuvenos vai grūtos apstākļos.
Noliktavas un izplatīšanas centri:

Dažas noliktavas, kas specializējas metāla izstrādājumos, izmanto elektromagnētiskos celtņus, lai organizētu un pārvaldītu krājumus. Šie celtņi palīdz ar kustīgiem lielapjoma materiāliem, kas ir pārāk smagi vai smagi, lai tos apstrādātu manuāli.



1. Dizains un plānošana
Inženierzinātņu dizains: inženieri projektē elektromagnētisko tilta celtni, pamatojoties uz klientu specifikācijām, slodzes jaudu, laidumu, pacelšanas augstumu un darbības vidi.
Komponentu izvēle: materiālu un sastāvdaļu izvēle, ieskaitot celtņa struktūru, pacēlāju, motoru un elektromagnētisko aprīkojumu.
Elektromagnētiskās sistēmas dizains: tas ietver elektromagnētiskās celšanas sistēmas projektēšanu, nodrošinot, ka tā ir pietiekami jaudīga, lai noturētu materiālus, un to var precīzi kontrolēt.
2. Materiālu iegāde
Strukturālās sastāvdaļas: tērauda plāksnes, sijas un citi materiāli rāmim, tiltam un ratiņiem.
Elektromagnētiskās detaļas: elektromagnēti, spoles, kontrolieri un citi elektroniski komponenti.
Motori un braucieni: pacēlāja, ratiņu un tiltu kustību motori un ar to saistītās piedziņas sistēmas.
3. celtņa struktūras izgatavošana
Griešana un metināšana: tērauda plāksnes un sekcijas tiek sagrieztas, metinātas un samontētas, lai veidotu celtņa tiltu, ratiņus un pacelšanas konstrukcijas.
Virsmas apstrāde: struktūrai var tikt gleznota vai pārklājums korozijas izturībai, jo īpaši celtņiem, ko izmanto skarbā vidē.
4. Elektromagnētiskās celšanas sistēmas montāža
Magnētiskās spoles ražošana: elektromagnēta spoles ir brūces un pārbaudītas, lai veiktu elektrisko veiktspēju.
Magnēta montāža: magnētiskie serdeņi un spoles ir saliktas, veidojot elektromagnētiskās celšanas vienības.
Magnētiskās vadības sistēma: elektromagnētiskā sistēma jāintegrē ar vadības sistēmu, ieskaitot jaudas elektroniku magnēta stiprības kontrolei.
5. Pacēlības mehānisma uzstādīšana
Pacēlis un pārnesumkārba: pacelšanas mehānisma uzstādīšana, ieskaitot motorus, pārnesumkārbas un stiepļu virves vai ķēdes.
Slodzes pārbaude: pacēlāju pārbauda, ​​lai pārliecinātos, ka tā var pacelt nominālo slodzes jaudu un vienmērīgi darbojas.
6. Elektronikas un vadības sistēma
Vadības paneļa elektroinstalācija: vadības sistēma, ieskaitot tālvadības pulti vai kulonu staciju, ir ieslēgta celtnī.
Elektromagnēta vadības vadības integrācija: Vadības panelī ir integrēta elektromagnētiskā celšanas sistēma, lai varētu precīzi ieslēgt\/izslēgt vadības un magnēta stiprības pielāgošanu.
Drošības sistēmas: ierobežojumu slēdžu uzstādīšana, avārijas apturēšanas pogas un aizsardzība pret pārslodzi, lai nodrošinātu drošu darbību.
7. celtņa montāža uz trases
Tilta montāža: celtņa tilts, kas aptver dzelzceļa vai sliežu ceļa garumu, tiek salikts un pārbaudīts.
Ratiņu un elektromagnēta montāža: ratiņi, kas pārvadā elektromagnētu, ir uzstādīts uz tilta un savienots ar pacelšanas mehānismu.
Dzelzceļa pārbaude: celtnis tiek pārbaudīts uz sliežu ceļa, lai veiktu vienmērīgu kustību, stabilitāti un izlīdzināšanu.
8. Pārbaude un kalibrēšana
Darbības pārbaude: celtnis ir pilnībā pārbaudīts slodzē, ieskaitot elektromagnētisko celšanas sistēmu, pacēlāju un kustību gar sliedēm. Tas tiek darīts, lai nodrošinātu, ka viss darbojas, kā paredzēts.
Slodzes pārbaude: celtnis tiek veikts slodzes pārbaude, kas ietver testa slodzes celšanu un nolaišanu, lai pārbaudītu veiktspēju un drošību.
Vadības sistēmas kalibrēšana: elektromagnētiskā vadības sistēma tiek kalibrēta, lai pārliecinātos, ka magnēts darbojas pareizajā jaudas līmeņos.
9. Galīgā pārbaude un kvalitātes kontrole
Drošības pārbaude: detalizēta drošības ievērošanas pārbaude, ieskaitot bremzes, ierobežojumu slēdžus, elektriskās sistēmas un slodzes drošību.
Galīgās korekcijas: tiek apskatīti visi testēšanas laikā atklātie jautājumi un tiek veikti pielāgojumi, lai nodrošinātu optimālu veiktspēju.
10. Piegāde un uzstādīšana vietnē
Celtņa pārvadāšana: celtnis, ja nepieciešams, tiek izjaukts un transportēts uz uzstādīšanas vietu.
Montāža uz vietas: celtnis tiek salikts vietā ar galīgo savienojumu ar enerģijas un vadības sistēmām.
Galīgā pārbaude uz vietas: uzstādīšanas vietā tiek veikta pēdējā pārbaudes kārta, nodrošinot, ka celtnis efektīvi darbojas paredzētajā darba vidē.
11. Apmācība un nodošana
Operatora apmācība: Operatori ir apmācīti droši un efektīvi izmantot celtni, koncentrējoties uz elektromagnētiskās celšanas sistēmas apstrādi.
Nodošana klientam: Kad viss ir pabeigts, celtnis tiek nodots klientam ar visām attiecīgajām dokumentācijām un garantijām.







Uzņēmums ir uzstādījis inteliģentu aprīkojuma pārvaldības platformu un ir uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplekti (komplekti), un aprīkojuma tīkla likme sasniegs 95%. 32 Metināšanas līnijas ir izmantotas, 50 ir plānotas uzstādīt, un ir sasniegts visas produktu līnijas automatizācijas ātrums
