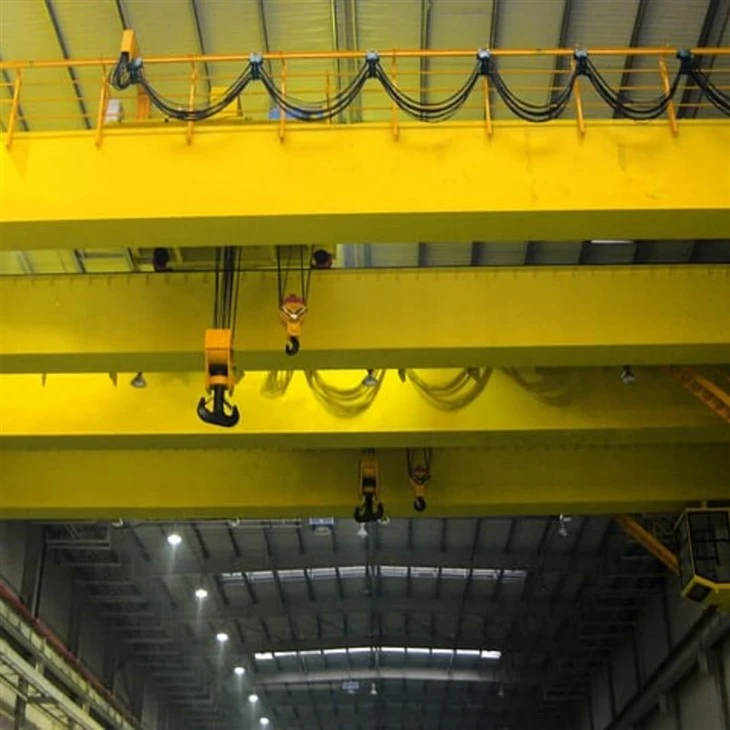

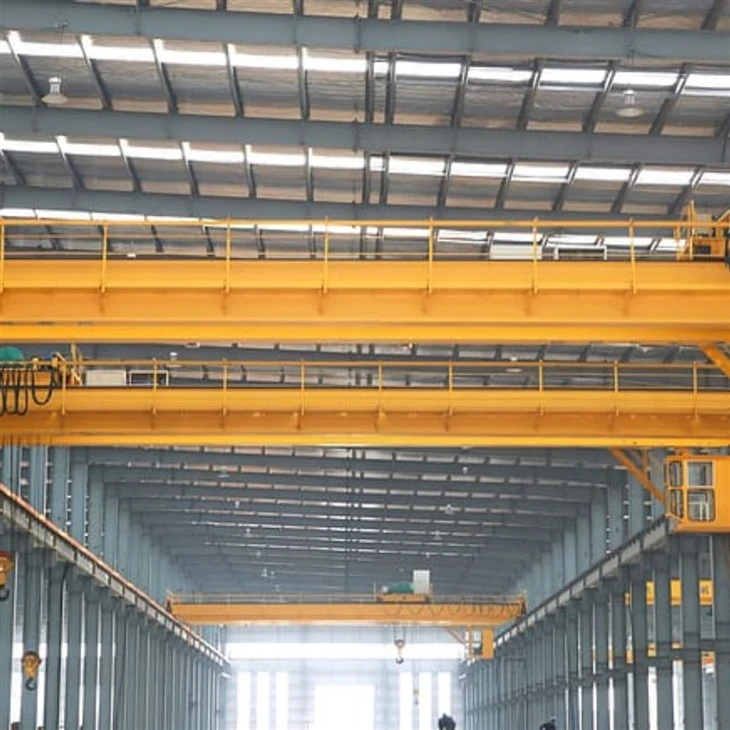

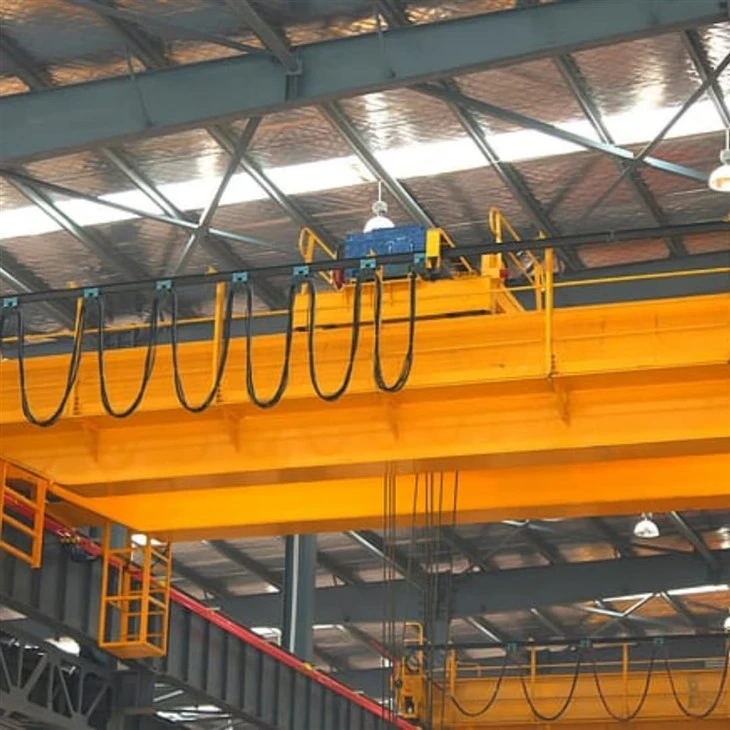

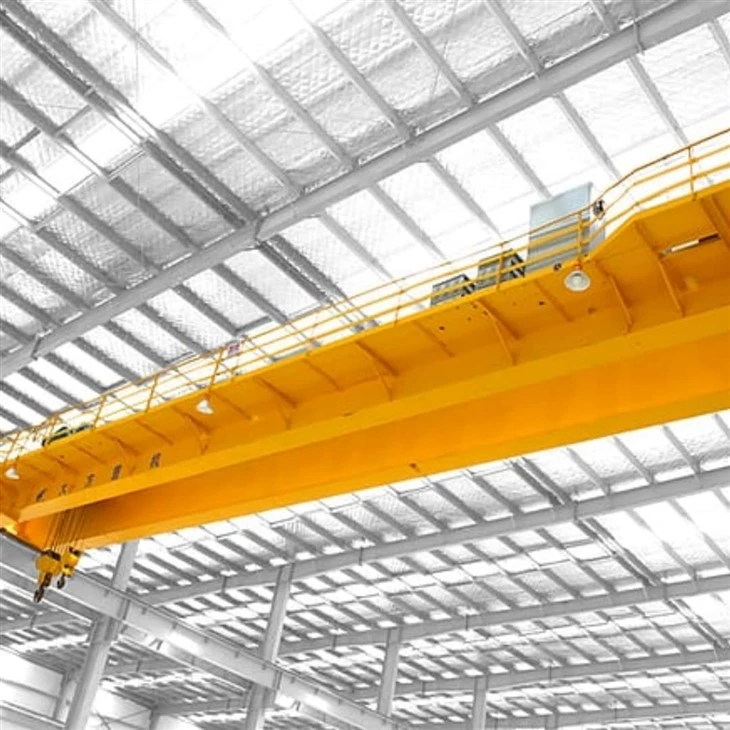

Dubultā siju pacēlāja augšējā celtņa





A dubultā siju pacēlāja augšējā celtņair rūpnieciskā celtņa veids, kas paredzēts lieljaudas materiālu apstrādei. Tas sastāv no divām paralēlām sijām (stariem), kas aptver darbvietas platumu, pacēlāju uzstādot uz ratiņiem, kas pārvietojas gar sijām. Šo celtni parasti izmanto rūpnīcās, noliktavās, tērauda rūpnīcās un citā rūpnieciskā vidē smagu kravu pacelšanai un pārvadāšanai ar precizitāti un efektivitāti.



Garantija: 1 gads

Svars (kg): 2000 kg

Funkcija: Bridge Crane

Stāvoklis: jauns

Novērtēts pacelšanas moments: 5-500 tonnas

Maks. Pacelšanas slodze: 500 tonnas

Span: 4. 5-31. 5m

Strāvas padeve: 3 fāzes AC 380V 50Hz

Vadības metode: tālvadības pults, piekaramie vadība, salona vadība

Pacelšanas mehānisms: elektriskais pacēlājs vai ratiņi

Krāna tips: dubultā sija





dubultā siju pacēlāja augšējā celtņa

1.Double sijas

Apraksts: Divas paralēlas tērauda sijas (sijas), kas aptver darbvietas platumu, veidojot galveno celtņa strukturālo ietvaru.

Darbība: Sijas atbalsta ratiņus un pacēlāju, nodrošinot spēku, kas nepieciešams smagu kravu apstrādei. Viņi arī vienmērīgi sadala svaru visā struktūrā, nodrošinot stabilitāti.

Materiāls: Parasti izgatavots no augstas izturības tērauda, ​​lai izturētu slodzi un darbības spriegumu.

Pacelt

Apraksts: Celtņa pacelšanas mehānisms, parasti elektrisks, uzstādīts uz ratiņiem.

Darbība: Pacēlāja paceļ un pazemina kravu. To var aprīkot ar stiepļu virvi vai ķēdi atkarībā no lietojumprogrammas un slodzes ietilpības.

Veidi: Elektrisko stiepļu virvju pacēlāji ir izplatīti lieljaudas lietojumos, ņemot vērā to augstāku celšanas spēju.

Komponenti: Ietver motoru, bungu, stiepļu virvi vai ķēdi un bremžu sistēmu drošai un efektīvai pacelšanai.



3.pārvadāšana

1. Konstrukcijas dizains

Galu stars parasti ir horizontāla staru struktūra, kas ir savienota ar galveno staru vertikāli, lai izveidotu stabilu rāmi. Katrs gala stars ir aprīkots ar riteņu grupu, lai atbalstītu celtņa kustību trasē. Gala staru kūļa projektēšanā jāņem vērā izturība un stingrība, lai nodrošinātu stabilitāti, kad tas tiek ielādēts.

2. Materiālu izvēle

Beigu stars parasti izmanto augstas izturības tēraudu (piemēram, Q235 vai Q345), lai nodrošinātu tā slodzes spēju un liekšanas pretestību. Materiāla izvēle tieši ietekmē kalpošanas laiku un gala staru drošību.

3. Galvenās funkcijas

Atbalsta funkcija: gala stars ir savienots ar zemi caur kājām, lai nodrošinātu vispārēju atbalstu celtnim.

Riteņu grupas uzstādīšana: riteņu grupa ir uzstādīta uz gala staru kūļa, lai celtnis varētu vienmērīgi pārvietoties uz trases un nodrošināt darbības elastību.

Galvenā staru savienošana: gala stars ir savienots ar galveno staru, lai izveidotu pilnīgu celtņa rāmi, un pārsūtīt galvenās staru slodzi.





4. Krāna pārvietošanās mehānisms

1. Komponenti

Celtņa mehānisms parasti sastāv no šādām galvenajām sastāvdaļām:

Motors: nodrošina jaudu, lai virzītu celtņa kustību.

Reduktors: pārveido motora lielo ātrumu par piemērotu zema ātruma augstas spiedes jaudu, lai virzītu riteņus.

Riteņi: sazinieties ar trasi, nēsājiet celtņa svaru un ļaujiet tam vienmērīgi pārvietoties.

Nepietiekams rāmis: atbalsta visu celtņa mehānismu un ir savienots ar galveno staru.

2. Darba princips

Celtņa mehānisms virza reduktoru caur motoru, un reduktors pārraida jaudu uz riteņiem, virzot celtni uz priekšu un atpakaļ uz trases. Vadības sistēma var pielāgot motora sākumu, apturēšanu un darbības ātrumu, lai sasniegtu precīzu vadību.

5.Trollija ceļošanas mehānisms

1. Darba princips

Ratiņu skriešanas mehānisms virza reduktoru caur motoru, un reduktors pārraida spēku uz riteņiem, lai virzītu ratiņus uz priekšu un atpakaļ uz galvenās staru. Vadības sistēma var pielāgot motora sākumu un apturēšanu un darbības ātrumu, lai panāktu precīzu pacēlāja kontroli.

2. Kontroles metode

Ratiņu skriešanas mehānisma vadības metodes parasti ietver:

Manuāla vadība: manuāla darbība caur vadības paneli vai rokturi.

Tālvadības pults: bezvadu tālvadības pults izmantošana, lai palielinātu darbības elastību un drošību.

Automātiska vadība: automātiskā vadība tiek panākta, izmantojot PLC (programmējams loģikas kontrolieris), kas ir piemērots ražošanas līnijas integrētai darbībai.

3. Drošības ierīce

Ratiņu skriešanas mehānisms parasti ir aprīkots ar dažādām drošības ierīcēm, lai nodrošinātu drošu darbību:

Aizsardzība pret pārslodzi: kad slodze pārsniedz nominālo vērtību, tā automātiski pārtrauc darbību, lai aizsargātu aprīkojumu.

Ierobežojuma slēdzis: neļauj ratiņiem pārsniegt abus galvenā staru kūļa galus, lai izvairītos no aprīkojuma bojājumiem.

Avārijas apstāšanās ierīce: ārkārtas situācijā operators var ātri apturēt ratiņu kustību.

6. Krāna ritenis

1. Materiālu izvēle

Riteņi parasti ir izgatavoti no augstas stiprības sakausējuma tērauda vai čuguna, lai nodrošinātu to izturību un nodilumu izturību augstas slodzes apstākļos. Materiālu izvēle tieši ietekmē riteņu kalpošanas laiku un slodzes spēju.

2. Darba princips

Riteņi satur celtņa svaru un nodrošina stabilu atbalstu, sazinoties ar trasi. Motora vadībā riteņi griežas un visu celtni virza gar trasi. Labs kontakts un berze nodrošina celtņa drošu un stabilu darbību.

3. Prasības par dizainu

Riteņu projektēšanai jāņem vērā vairāki faktori:

Pārnēsāšanas spēja: saskaņā ar celtņa maksimālo slodzi riteņiem jābūt pietiekamai kravas jaudai.

Berzes koeficients: pārliecinieties, ka starp riteņiem un trasi ir atbilstoša berze, lai novērstu slīdēšanu.

Nodiluma pretestība: riteņa virsmai ir jābūt labai nodiluma izturībai, lai tiktu galā ar ilgstošu darbību.

7. Krāna āķis

1. Strukturālā kompozīcija

Āķi parasti veido šādas galvenās detaļas:

Āķa korpuss: galvenā slodzes nesošā daļa, kas parasti ir izgatavota no augstas izturības tērauda, ​​un forma ir paredzēta, lai nodrošinātu smagā objekta stabilitāti.

Piekrist gredzens: izmantots, lai savienotu celšanas stieples virvi vai siksnu, kas ir ērti savienošanai ar smago priekšmetu.

Drošības bloķēšana: novērš piekārtā objekta nejauši nokrist celšanas procesā un palielina drošību.

2. Materiālu izvēle

Āķis parasti izmanto leģētā tērauda vai īpašus sakausējuma materiālus, lai nodrošinātu pietiekamu izturību un izturību. Materiālu izvēle tieši ietekmē āķa slodzes spēju un izturību.

3. Darba princips

Pacelšanas operācijas laikā āķis ir savienots ar celšanas stieples virvi caur piekārto gredzenu, un āķa korpuss droši karājas smagajam priekšmetam. Kad darbojas pacelšanas sistēma, āķis paceļ smago priekšmetu caur stiepļu virvi, lai pabeigtu apstrādes uzdevumu.

Motors

1. Veidi

Parastie motoru veidi ietver:

Maksis motori: plaši izmantoti celtņos, ar tādām priekšrocībām kā vienmērīga palaišana un augsta darbības efektivitāte.

DC motori: piemēroti gadījumiem, kad nepieciešama ātruma regulēšana, ar labu vadības veiktspēju.

2. uzturēšana un aprūpe

Regulāra apkope ir būtiska motora veiktspējai, ieskaitot:

Eļļošana: regulāri pārbaudiet un nomainiet smēreļļu, lai nodrošinātu vienmērīgu kustīgu detaļu darbību.

Elektriskā pārbaude: pārbaudiet elektriskos savienojumus un izolāciju, lai nodrošinātu drošību.

Darbības statusa uzraudzība: uzraugiet motora darba stāvokli, lai savlaicīgi atklātu un atrisinātu problēmas.

.

Skaņas un gaismas trauksmes sistēma un ierobežojuma slēdzis

1. Skaņas un gaismas trauksmes sistēma

BRĪDINĀJUMA FUNKCIJA: Kad celtnis paceļ, pārvietojas vai darbojas, kad tas tuvojas bīstamai zonai vai ir patoloģiska situācija, sistēma caur skaņas un gaismas trauksmes ierīci nosūtīs skaņas un zibspuldzes signālus, lai atgādinātu operatoram un apkārtējam personālam, lai pievērstu uzmanību drošībai.

Statusa uzvedne: Kad celtnis sākas, apstājas, ir pārslogots vai citas svarīgas statusa izmaiņas, skaņas un gaismas trauksmes sistēma izdos atbilstošas ​​uzvednes, lai palīdzētu operatoram savlaicīgi izprast aprīkojuma statusu.

2. ierobežojuma slēdzis

Drošības aizsardzība: ierobežojuma slēdzis tiek izmantots, lai ierobežotu celtņa kustības diapazonu, lai neļautu tam pārsniegt drošu darba diapazonu un izvairīties no aprīkojuma bojājumiem un negadījumiem.

Automātiska apstāšanās: Kad celtnis sasniedz iepriekš iestatīto ierobežojumu, ierobežojuma slēdzis automātiski nogriezīs barošanas avotu un apturēja motoru.

10. drošības ierīces

1. Avārijas apstāšanās ierīce: ārkārtas situācijā operators var ātri apturēt visas celtņa kustības, lai izvairītos no negadījumiem.

2. Skaņas un gaismas trauksmes sistēma: Kad celtnis darbojas, ja ir patoloģiska situācija (piemēram, tuvojoties robežai vai pārslodzei), skaņas un gaismas trauksmes sistēma izstaros skaņas un zibspuldzes signālus, lai atgādinātu operatoram un apkārtējam personālam, lai pievērstu uzmanību.

3. Drošības bloķēšana: Izmanto, lai novērstu āķa vai siksnas nejauši nokrist celšanas procesa laikā, palielinot celšanas operācijas drošību.

4. Elektriskās aizsardzības ierīce: novērš elektriskās sistēmas pārslodzi, īssavienojumu vai noplūdi un nodrošina aprīkojuma un operatoru drošību.

5. Drošības pārsegs: pārklājiet neaizsargātas detaļas, piemēram, motorus, pārraides mehānismus utt., Lai neļautu operatoriem nejauši sazināties ar viņiem darba laikā. Aizsardzības segumam jābūt labai redzamībai un izturībai, un tai jābūt viegli darbināmai un uzturēšanai.

6. Darbības uzraudzības sistēma: uzraugiet celtņa darbības stāvokli reālā laikā, reģistrējiet datus un izsniedz trauksmi, kad rodas novirze. Ieskaitot sensorus, displeja ekrānus un vadības sistēmas.

Divkāršo staru tilta celtņa drošības ierīce ir svarīga garantija, lai nodrošinātu drošu aprīkojuma darbību. Saprātīgs dizains, regulāra apkope un savlaicīga pārbaude var efektīvi samazināt negadījumu risku un uzlabot celtņa drošību un uzticamību. Operatoriem stingri jāievēro drošības darbības procedūras, lai nodrošinātu, ka pacelšanas operācija tiek veikta drošā vidē.

11.Control režīms

1. Manuālā vadība: operators tieši kontrolē dažādās celtņa darbības, piemēram, pacelšanu un kustību, caur vadības paneli vai rokturi. Vienkārša un intuitīva, piemērota nelielām vai īslaicīgām operācijām.

2. Tālvadības pults: celtņa darbībai izmantojiet bezvadu tālvadības pulti, un operators to var kontrolēt no droša attāluma. Augsta elastība, piemērota operācijām sarežģītā vai bīstamā vidē.

3. Automātiskā vadība: automātiskā vadība tiek panākta, izmantojot PLC (programmējama loģiskā kontrollere), kas var automātiski veikt celšanas operācijas saskaņā ar iepriekš iestatītajām programmām. Uzlabot efektivitāti un ir piemērota augstfrekvences un atkārtotām operācijām.

4. Centralizēta vadība: Vadības centrs centrāli pārvalda vairākus celtņus, un operatori vienlaikus var uzraudzīt un kontrolēt vairākas ierīces. Piemērots lielām rūpniecības vietām, lai uzlabotu vispārējo operācijas koordināciju.

5. Inteliģenta kontrole: apvienojiet sensorus un uzraudzības sistēmas, lai panāktu inteliģentu uzraudzību un pielāgošanu, piemēram, reāllaika slodzes uzraudzība un atgriezeniskā saite statusā. Uzlabot drošību un efektivitāti un pielāgoties mūsdienu ražošanas vajadzībām.

6. Drošības kontrole: aprīkotas ar drošības aizsardzības ierīcēm (piemēram, pārslodzes aizsardzību, ierobežot slēdžus), lai nodrošinātu automātisku izslēgšanu patoloģiskos apstākļos. Uzlabojiet aprīkojuma drošību un novērst negadījumus.

12.sketch

Galvenais tehniskais



Līdzdubultā siju pacēlāja augšējā celtņaPiedāvā vairākas galvenās priekšrocības, padarot to par populāru izvēli rūpnieciskai videi, kurai nepieciešama lieljaudas materiālu apstrāde. Zemāk ir galvenās priekšrocības, izmantojot dubultā sijas pacēlāju virs galvas celtņa:

1. Lielāka celšanas spēja

Dubultā siju izturība: Divas paralēlās sijas nodrošina uzlabotu strukturālo atbalstu, ļaujot iegūt lielākas celšanas spējas, salīdzinot ar atsevišķiem sijas celtņiem. Šie celtņi var pacelt smagas kravas, sākot no 10 tonnām līdz vairāk nekā 100 tonnām, padarot tās ideālas rūpnieciskas lietojumprogrammām.

Palielināta stabilitāte: Dubultā sijas dizains vienmērīgāk sadala slodzi visā konstrukcijā, nodrošinot stabilas celšanas darbības un samazinot novirzi, pat ar smagākām slodzēm.

2. Maksimēts celšanas augstums

Augšējā skriešanas pacēlāja: Divkāršā sijas celtņos pacēlājs skrien pa sliedēm, kas uzstādītas uz siju augšdaļas, kas nodrošina lielāku vertikālu celšanas augstumu. Šis dizains ļauj celtnim izmantot pilnu objekta augstumu, padarot to piemērotu videi ar augstuma ierobežojumiem, kur ir būtisks maksimālais celšanas augstums.

Labāka telpas izmantošana: Dizains ļauj efektīvāk izmantot darbvietu, maksimāli palielinot gan horizontālo, gan vertikālo materiālu apstrādes jaudu.

3. Lielāks laidums un pārklājums

Garāki spans: Divkāršie siju celtņi spēj aptvert lielākus attālumus, salīdzinot ar atsevišķiem sijas modeļiem, kas ir izdevīgi lielās rūpniecības darbnīcās, noliktavās vai ražošanas telpās.

Pilns laukuma pārklājums: Celtnis var pārvietoties pa visu darbvietu, nodrošinot visaptverošu pārklājumu materiālu apstrādes vajadzībām objektā.

4. Izturība un izturība

Lieljaudas konstrukcija: Šie celtņi ir paredzēti lieljaudas lietošanai skarbā rūpniecības vidē, ieskaitot tērauda rūpnīcas, kuģu būvētavas un ražošanas iekārtas. Komponenti ir izgatavoti no augstas kvalitātes materiāliem, kas nodrošina ilgstošu izturību un izturību pret nodilumu.

Zema apkope: Izturīga konstrukcija un augstas kvalitātes komponenti samazina remonta biežumu un samazina dīkstāvi, izraisot zemākas uzturēšanas izmaksas, kas saistītas ar celtņa kalpošanas laiku.

5. Precizitāte un vienmērīga darbība

Precīza kravas apstrāde: Divkāršā sijas pacēlāja augšdaļas celtņi ir aprīkoti ar uzlabotām vadības sistēmām, piemēram, mainīgas frekvences piedziņas (VFD), kas nodrošina precīzu slodzes pozicionēšanu, vienmērīgu paātrinājumu un palēninājumu, nodrošinot drošu un efektīvu materiālu apstrādi.

Samazināta slodzes šūpoles: Projektēšanas un vadības funkcijas samazina slodzes šūpoles, ļaujot drošāk rīkoties ar trauslām vai precīzām detaļām tādās nozarēs kā ražošana vai montāža.

6. Pielāgojamība un elastība

Pielāgoti zīmējumi: Divkāršo sijas pacēlāju celtņus var pielāgot atbilstoši objekta īpašajām prasībām, ieskaitot dažādas slodzes ietilpības, diapazonu, ātrumu, augstuma celšanas un papildu funkcijas, piemēram, specializētus pacēlājus vai kravas apstrādes ierīces.

Daudzpusība: Šie celtņi ir pielāgojami visdažādākajām nozarēm, sākot no smagas ražošanas un tērauda ražošanas līdz noliktavu, celtniecības un kuģu būvēšanai.

7. Uzlabotas drošības funkcijas

Vairāki drošības mehānismi: Divkāršie siju celtņi ir aprīkoti ar tādām drošības funkcijām kā pārslodzes aizsardzība, avārijas pieturvietu sistēmas, ierobežojumu slēdži un pret sadursmes sistēmas, kas visas palīdz nodrošināt drošu darbību un samazināt negadījumu risku.

Avārijas bremzēšanas sistēmas: Iebūvētās bremzēšanas sistēmas novērš pēkšņas vai nekontrolētas kustības, nodrošinot papildu drošības slāni gan operatoriem, gan ar materiāliem.

8. Energoefektivitāte

Enerģijas taupīšanas motori: Daudzi dubultā siju pacēlāju augšējie celtņi nāk ar energoefektīviem motoriem un vadības sistēmām, palīdzot samazināt enerģijas patēriņu un darbības izmaksas.

Gluda un efektīva darbība: Papildu vadības sistēmas (piemēram, VFD) nodrošina vienmērīgu darbību, kas samazina enerģijas atkritumus starta, celšanas un apstāšanās procesu laikā.

9. Samazinātas ēkas infrastruktūras prasības

Zemāks stress ēkas konstrukcijā: Celtņa sabalansētais dizains un samazināta novirze nozīmē, ka tā rada mazāku stresu ēkas atbalsta konstrukcijās. Tas var samazināt uzstādīšanas izmaksas, samazinot nepieciešamību pēc lieljaudas pastiprināšanas.

Optimizēts svara sadalījums: Divu zāļu dizains izkliedē slodzi plašākā apgabalā, samazinot koncentrētas kravas uz ēkas atbalsta kolonnām.

10. Rentabls ilgtermiņā

Ilgs kalpošanas laiks: Izturīgs dizains un augstas kvalitātes materiāli rada ilgāku darbības laiku, padarot dubultā siju celtņus par rentablu risinājumu uzņēmumiem ar ilgtermiņa pacelšanas vajadzībām.

Samazināta dīkstāve: Mazāks sadalījums un zemākas apkopes prasības samazina dīkstāvi, ļaujot efektīvāk darboties un augstāku produktivitāti.

Augsta IA: Neskatoties uz augstākajām sākotnējām izmaksām, dubultā sijas celtņi nodrošina lielāku ieguldījumu atdevi (IA), pateicoties to efektivitātei, izturībai un zemām darbības izmaksām laika gaitā.

11. Uzlabotas automatizācijas iespējas

Integrācija ar automatizētām sistēmām: Šos celtņus var integrēt ar automatizācijas sistēmām daļēji automatizētu vai pilnībā automatizētu materiālu apstrādei. Tas ir īpaši noderīgi ražošanas līnijās vai noliktavās, kurām nepieciešama atkārtota apstrāde.

Tālvadības pults darbība: Daudziem moderniem dubultā sijas celtņiem ir bezvadu tālvadības sistēmas, kas uzlabo darbības elastību un samazina nepieciešamību pēc manuāla darba.

12. Piemērots ātrgaitas operācijām

Ātra un efektīva kustība: Tā kā divas sijas, kas atbalsta pacēlāju un ratiņus, dubultā siju celtņi spēj ātrāk darboties un lielāks ceļojuma ātrums, kas ir būtisks rūpniecības vidē ar augstu izliekumu.

Secinājums:

Līdzdubultā siju pacēlāja augšējā celtņaPiedāvā vairākas priekšrocības, ieskaitot lielāku slodzes jaudu, maksimālo celšanas augstumu, precizitāti, izturību un pielāgošanas iespējas. Tā izturīgā dizaina un uzlabotas vadības sistēmas padara to par uzticamu risinājumu lieljaudas materiālu apstrādei tādās nozarēs kā ražošana, celtniecība, tērauda ražošana, kuģu būve un noliktavas. Šīs priekšrocības ilgtermiņā veicina uzlabotu produktivitāti, drošību un rentabilitāti.



Līdzdubultā siju pacēlāja augšējā celtņatiek plaši izmantots dažādās nozarēs lieljaudas materiālu apstrādes un celšanas operācijās. Tā lielā slodzes ietilpība, daudzpusība un izturīga konstrukcija padara to piemērotu plašam lietojumprogrammu klāstam. Zemāk ir galvenās nozares un lietojumprogrammas, kurās parasti tiek izmantoti dubultā sijas pacēlāja augšējie celtņi:

1. Ražošanas nozare

Pieteikums: Ražošanas rūpnīcās un ražošanas līnijās dubultā sijas pacēlāja augšējie celtņi tiek izmantoti izejvielu apstrādei, detaļu pārvietošanai un smago mašīnu pacelšanai.

Piemēri:

Lielu mašīnu detaļu vai komponentu pārvadāšana no viena ražošanas posma uz otru.

Smago veidņu un mirstības pacelšana automobiļu ražošanā.

Darba montāžas līnijas uzdevumi, kur smagas sastāvdaļas jābūt novietotām precizitātei.

2. Tērauda rūpniecība

Pieteikums: Tērauda rūpniecība bieži izmanto dubultā sijas celtņus tērauda materiālu celšanai un transportēšanai, piemēram, spoles, plāksnes, lietņus un gatavos tērauda izstrādājumus.

Piemēri:

Pārvietojot lielas tērauda spoles, sagataves vai stieņus tērauda rūpnīcās.

Tērauda plākšņu un staru celšanas un apstrāde griešanai vai apstrādei.

Izejvielu barošana tērauda krāsnīs vai karstu, smago metālu kravu apstrāde.

3. Būvniecības nozare

Pieteikums: Būvniecībā dubultā siju celtņi palīdz pārvietot būvmateriālus un lielus konstrukcijas komponentus, veicinot efektīvas vietas operācijas.

Piemēri:

Lielu betona siju, siju un saliekamo sekciju pacelšana un novietošana.

Tērauda pastiprinājumu un celtniecības materiālu pārvadāšana.

Apstrādes mašīnas un aprīkojums lieliem celtniecības projektiem montāžai.

4. Kuģu būves nozare

Pieteikums: Divkāršo siju celtņi tiek plaši izmantoti kuģu būvētavās, lai montāžas un remonta laikā pārvietotu lielus un smagus kuģu komponentus.

Piemēri:

Kuģa korpusa sekciju, motoru un citu smago daļu pacelšana un pozicionēšana.

Palīdzība uzstādīt lielas mašīnas, piemēram, turbīnas un dzenskrūves.

Materiālu un aprīkojuma pārvadāšana pa plašām kuģu būvētavas vietām.

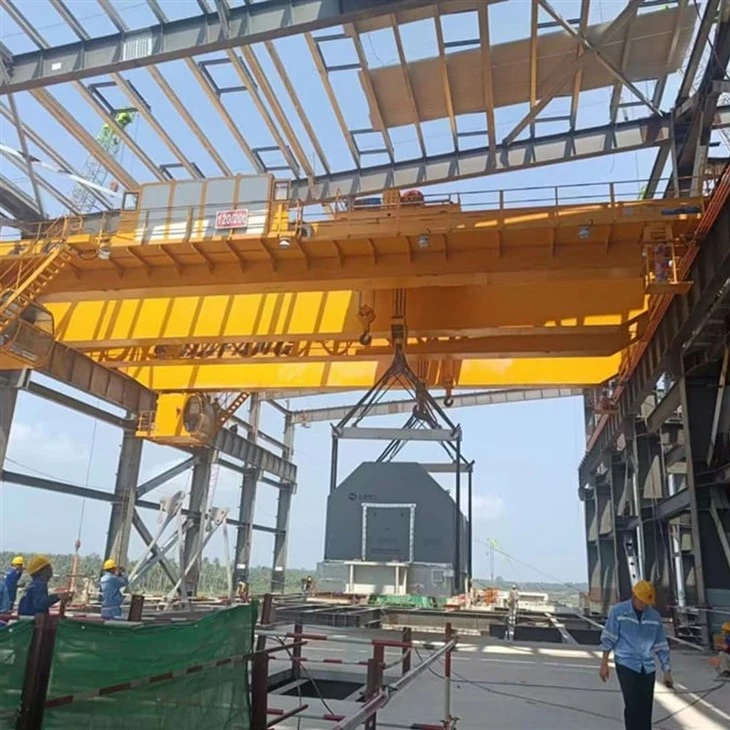

5. Spēkstacijas

Pieteikums: Elektrostacijas izmanto dubultā siju pacēlāju virs galvas celtņiem smago mašīnu, turbīnu un ģeneratoru apstrādei, kas ir kritiski svarīgi enerģijas ražošanai.

Piemēri:

Masīvu turbīnu, transformatoru un ģeneratoru pacelšana un uzstādīšana.

Palīdzība katlu, turbīnu un citu smagas enerģijas ražošanas aprīkojuma uzturēšanā.

6. Automobiļu rūpniecība

Pieteikums: Automobiļu sektorā dubultā sijas celtņi tiek izmantoti, lai paceltu smagus komponentus, piemēram, motorus, transmisijas un automašīnas virsbūves daļas montāžai un apkopei.

Piemēri:

Automašīnu ķermeņu pacelšana un pārvadāšana gar ražošanas līniju.

Darbs ar lielām automobiļu detaļām, piemēram, motora blokiem, šasiju un asīm.

Palīdzība instrumenta un mirstības izmaiņās transportlīdzekļa ražošanas laikā.

7. Kalnrūpniecības un minerālu apstrāde

Pieteikums: Kalnrūpniecības operācijām nepieciešama liela daļa materiālu un aprīkojuma, un dubultā siju celtņi ir nepieciešami smagu kalnrūpniecības un materiālu pacelšanai un pārvadāšanai.

Piemēri:

Smago kalnrūpniecības aprīkojuma, piemēram, drupinātāju, konveijera jostu un ekskavatoru, pacelšana.

Rūdas vai minerālu konteineru pārvadāšana apstrādes rūpnīcās.

Darbības ar lielām rezerves daļām un kalnrūpniecības aprīkojuma apkopes instrumentiem.

8. Kosmiskās aviācijas nozare

Pieteikums: Aviācijas un kosmosa ražošanas iekārtas Izmantojiet dubultā siju celtņus, lai paceltu un transportētu lielus, precīzi izstrādātus komponentus, piemēram, gaisa kuģu fizelāžas, spārnus un motorus.

Piemēri:

Gaisa kuģu motoru pacelšana un smagas sastāvdaļas montāžas laikā.

Aviācijas un kosmosa instrumentu un mašīnu pārvietošana ar lielu precizitāti.

Palīdzība lielu gaisa kuģu detaļu uzstādīšanā un uzturēšanā.

9. Dzelzceļa nozare

Pieteikums: Dzelzceļa nozarei ir vajadzīgas smagas celšanas iespējas, lai transportētu un pozicionētu vilciena detaļas, piemēram, ratiņus, ratiņus un sliežus.

Piemēri:

Pārvietošanās dzelzceļa sliežu celiņos, vilcienu motoros un ratiņos montāžas un apkopes laikā.

Palīdzība jaunu dzelzceļa līniju un aprīkojuma būvniecībā.

Lielu detaļu pacelšana dzelzceļa aprīkojuma uzturēšanai un remontam.

10. Ķīmiskā un naftas ķīmijas rūpniecība

Pieteikums: Ķīmiskajos un naftas ķīmijas augos dubultā siju celtņi palīdz apstrādāt smagos reaktora traukus, kolonnas un citu procesa aprīkojumu.

Piemēri:

Smago ķīmiskās apstrādes aprīkojuma, piemēram, reaktoru, torņu un tvertņu, pacelšana un uzstādīšana.

Izejvielu, ķīmisku vielu un konteineru pārvadāšana rūpnīcā.

Palīdzība lielo, lieljaudas augu mašīnu uzturēšanas operācijās.

11. Smago aprīkojuma ražošana

Pieteikums: Iekārtās, kas ražo smagas mašīnas vai aprīkojumu, lielo komponentu pacelšanai un pārvietošanai izgatavošanas un montāžas procesos tiek izmantoti dubultā sijas celtņi.

Piemēri:

Smago mašīnu komponentu pacelšana, piemēram, hidrauliskās preses, celtņi un celtniecības aprīkojums.

Izgatavošanas laikā apstrādājot lielus metinātus komplektus.

Smagas kravas pārvietošana mašīnas apkopes un remonta laikā.

12. Noliktavas un loģistika

Pieteikums: Lielās noliktavās un izplatīšanas centros tiek izmantoti dubultā sijas celtņi, lai efektīvi pārvietotu smagas preces, aprīkojumu un uzglabāšanas konteinerus.

Piemēri:

Smago paliktņu, konteineru vai lielapjoma materiālu pārvadāšana loģistikas centros.

Lielu, apjomīgu priekšmetu sakraušana un glabāšana noliktavās.

Palīdzība preču iekraušanā un izkraušanā uzglabāšanas vai nosūtīšanas iekārtās.

13. Papīra un celulozes rūpniecība

Pieteikums: Papīra un celulozes nozarē dubultā siju celtņi apstrādā lielus papīra, smago aprīkojuma un pārstrādes mašīnu ruļļus.

Piemēri:

Lielu papīra ruļļu pacelšana un pārvietošana ražošanas iekārtās.

Apstrādes aprīkojuma un mašīnu apstrāde papīra izgatavošanas procesam.

Smago materiālu pārvadāšana, ko izmanto celulozes ražošanā un papīra apstrādē.

14. Cementa un celtniecības materiālu nozare

Pieteikums: Cementa rūpnīcas un celtniecības materiālu ražošanas iekārtas paļaujas uz dubultā sijas celtņiem, lai apstrādātu smagas izejvielas, piemēram, klinkera, cementa un celtniecības komponentus.

Piemēri:

Izejvielu, piemēram, kaļķakmens un cementa pārvadāšana bez taras.

Lielu cementa vai celtniecības materiālu maisu pacelšana un pārvietošana.

Palīdzība cementa apstrādes aprīkojuma uzturēšanā.

Secinājums:

Līdzdubultā siju pacēlāja augšējā celtņair daudzpusīgs un plaši izmantots nozarēs, kurām nepieciešama lielas ietilpības materiālu apstrāde un lieljaudas celšana. Tās pielietojums svārstās no ražošanas un tērauda ražošanas līdz kuģu būvēšanai, būvniecībai, kosmosam un noliktavai. Krāna spēja rīkoties ar smagām kravām, darboties prasīgā vidē un nodrošināt precīzu pozicionēšanu padara to par neaizstājamu instrumentu dažādām rūpniecības operācijām.



50 vai 10ton pakaramo tilta celtnis

1. Pieprasījuma analīze: Sazinieties ar klientiem, lai noteiktu celtņa īpašos parametrus un lietošanas prasības, piemēram, celšanas spēju, laidumu, pacelšanas augstumu utt. Veiciet sākotnēju dizainu un plāna formulēšanu atbilstoši klientu vajadzībām.

2. Dizaina posms: izmantojiet CAD un citu dizaina programmatūru detalizētam konstrukcijas dizainam, ieskaitot galveno staru, gala staru, pacelšanas mehānismu utt. Dizaina vadības sistēma, motora izvēle, enerģijas sadales sistēma utt., Lai nodrošinātu elektriskās sistēmas drošību un efektivitāti. Pārliecinieties, ka dizains atbilst atbilstošajiem drošības standartiem un ir aprīkots ar nepieciešamajām drošības ierīcēm.

3. Materiāla iepirkums: atlasiet materiālus, piemēram, augstas izturības tēraudu, lai pārliecinātos, ka ir izpildītas slodzes un izturības prasības. Iegādājieties motorus, reduktorus, celtņu sliedes, āķus un citus piederumus atbilstoši projektēšanas prasībām.

4. Apstrāde un ražošana: sagriezt, metināt, urbt un cita izejvielu apstrāde dažādu komponentu ražošanai, piemēram, galvenās sijas, gala sijas, āķi utt. Salieciet apstrādātās detaļas, lai veidotu pilnīgu celtņa struktūru.

5. Elektriskā uzstādīšana: veiciet kabeļu vadu un savienojumu atbilstoši elektriskā dizaina rasējumiem. Instalējiet vadības paneļus, tālvadības ierīces, sensorus un citu aprīkojumu, lai nodrošinātu normālu elektriskās sistēmas darbību.

6. Atkļūdošana un pārbaude: pārbaudiet dažādās celtņa funkcijas, ieskaitot celšanu, pārvietošanos, bremzēšanu utt., Lai nodrošinātu, ka tas darbojas normāli. Veiciet slodzes testus un drošības veiktspējas testus, lai nodrošinātu celtņa drošību un stabilitāti zem novērtētās slodzes.

7. Pieņemšana: aiciniet klientus veikt uz vietas pieņemšanu, lai apstiprinātu, vai celtņa veiktspēja un dizains atbilst prasībām. Nodrošiniet atbilstošus tehniskos dokumentus, darbības instrukcijas un atbilstības sertifikātus.

8. Pēcpārdošanas pakalpojums: nodrošiniet klientiem instalācijas vadlīnijas un tehnisko atbalstu, lai nodrošinātu vienmērīgu celtņa uzstādīšanu uz vietas. Vilciena operatori, lai pārliecinātos, ka viņi ir apguvuši celtņa drošas darbības un uzturēšanas zināšanas. Nodrošiniet regulārus apkopes un pārbaudes pakalpojumus, lai nodrošinātu celtņa ilgtermiņa stabilu darbību.















Materiāla pārbaude

Kvalitātes pārbaude: Iegādātajām izejvielām tiek veikta stingra kvalitātes pārbaude, lai nodrošinātu, ka tās atbilst projektēšanas prasībām un nacionālajiem standartiem.

Materiālu uzglabāšana: kvalificētus materiālus glabā atbilstoši klasifikācijai, lai novērstu koroziju vai bojājumus.

Griešana un veidošana

Tērauda griešana: izmantojiet plazmas griešanu, lāzera griešanu vai liesmas griešanu un citas tehnoloģijas, lai nogrieztu tēraudu atbilstoši dizaina zīmējuma lielumam.

Veidošanas apstrāde: veidojiet tērauda plāksni, izmantojot saliekšanu, ritēšanu, metināšanu un citus procesus, lai ražotu galveno staru, gala staru un citas konstrukcijas detaļas.

Metināšana

Komponentu metināšana: grieztās un veidotās tērauda detaļas ir metinātas galvenajās konstrukcijās, piemēram, galvenajā staru kūļa, gala staru un ratiņos. Metināšanas process ir stingri jākontrolē, lai nodrošinātu strukturālo izturību un metināšanas kvalitāti.

Metināšanas pārbaude: izmantojiet nesagraujošu testēšanas tehnoloģiju (piemēram, ultraskaņas pārbaudi, radiogrāfisko pārbaudi), lai pārbaudītu metinātos, lai pārliecinātos, ka nav plaisu vai citu defektu.

Apstrāde

Precīzas apstrāde: Precīzas apstrāde tiek veikta uz galvenajām celtņa sastāvdaļām, piemēram, riteņu komplektiem, gultņu sēdekļiem, skriemeļiem utt., Lai nodrošinātu to izmēru precizitāti un virsmas kvalitāti.

Visas mašīnas montāža

Ģenerālā asambleja: Balstoties uz iepriekšēju montāžu, tiek veikta kopējā celtņa montāža, ieskaitot galvenā stara gala uzstādīšanu, gala staru, pacelšanas mehānismu, pastaigu mehānismu utt.

Nodošana ekspluatācijā un pārbaude

Dinamiskos apstākļos tiek pārbaudīta celtņa darbības rādītāji, ieskaitot celšanas, pastaigu, stūres un citu funkciju pārbaudi. Tiek pārbaudīts samontētā tilta celtņa kopējais lielums, lai pārliecinātos, ka visas dimensijas atbilst projektēšanas prasībām.

Izsmidzināšana un pretkorozijas apstrāde

Virsmas apstrādes rūsas noņemšana: Rūsas noņemšana uz celtņa virsmas, parastās metodes ietver smilšu strūklu, marinēšanu utt. Primer izsmidzināšana: izsmidziniet pretkorozijas grunti uz apstrādātās virsmas, lai novērstu metāla oksidāciju un koroziju. Papildu izsmidzināšana krāsu izsmidzināšana: izsmidziniet virskārtas atbilstoši klientu prasībām vai nozares standartiem, lai celtnim būtu aizsargājošs un dekoratīvs efekts. Marķēšana: Pēc izsmidzināšanas atzīmējiet celtņa identifikācijas informāciju saskaņā ar specifikācijām, piemēram, modeli, novērtētu slodzi utt.

Rūpnīca un instalācija

Iepakojums un transports

Iepakojuma aizsardzība: aizsargājoši iesaiņojiet celtņa galvenās sastāvdaļas, lai novērstu bojājumus pārvadāšanas laikā. Transporta izvietojums: Saskaņā ar aprīkojuma lielumu un transporta nosacījumiem atlasiet piemērotu transporta metodi celtņa transportēšanai uz klienta vietni.

Pieņemšana un piegāde

Klientu pieņemšana

Pieņemšana uz vietas: Klients veic celtņa pieņemšanu uz vietas atbilstoši līguma prasībām un tehniskajām specifikācijām, lai pārbaudītu aprīkojuma veiktspēju un kvalitāti.

Problēmas labošana: ja kādas problēmas tiek atrastas, ražotājam tās ir jānovērš savlaicīgi, lai nodrošinātu, ka aprīkojums pilnībā atbilst klienta prasībām. Darbības apmācība un lietošana: ražotājs parasti apmāca klienta operatorus, lai pārliecinātos, ka viņi var pareizi un droši darbināt celtni.

Populāri tagi: Divkāršās sijas pacēlāja augšējā celtņa, Ķīnas dubultā siju pacēlāja augšējā celtņu ražotāji, piegādātāji, rūpnīca
