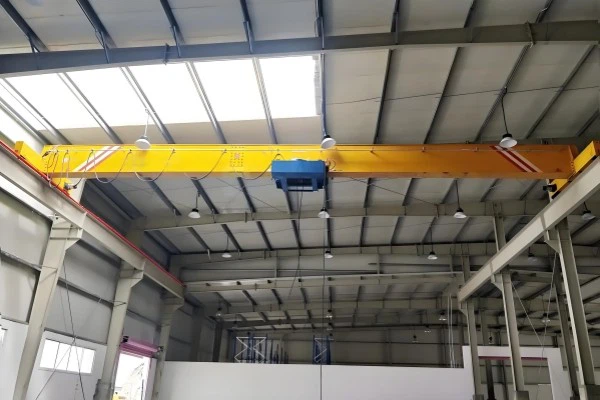

Sprādziendrošs vienas sijas balstiekārtas augšējais celtnis

Sprādziendrošs vienas sijas piekares augšējais celtnis ir specializēts pacelšanas risinājums, kas paredzēts darbībām bīstamās vidēs, kur atrodas sprādzienbīstamas gāzes, tvaiki vai putekļi. Šis celtnis ir izstrādāts tā, lai atbilstu stingriem drošības un uzticamības standartiem, nodrošinot drošu un efektīvu materiālu apstrādi tādās nozarēs kā naftas ķīmijas rūpniecība, kalnrūpniecība, ķīmiskā apstrāde un citās augsta riska nozarēs.

Sprādziendrošā vienas sijas piekares augšējā celtņa galvenās iezīmes: Sertificētas sprādziendrošas sastāvdaļas, kas atbilst ATEX, IECEx vai līdzīgiem starptautiskajiem standartiem. Dzirksteles izturīgi materiāli un uzlaboti aizsardzības pasākumi, lai novērstu aizdegšanos bīstamās zonās. Kompakts un viegls dizains, kas piemērots telpām ar ierobežotu vietu. Elastīga uzstādīšana uz ēku konstrukcijām, padarot to ideāli piemērotu darbnīcām bez lieljaudas gaisvadu sijām.

Samazināts dīkstāves laiks un uzturēšanas izmaksas, pateicoties izturīgajai konstrukcijai. Sprādziendrošs vienas sijas piekares augšējais celtnis nodrošina sirdsmieru ar savu nepārspējamo drošību un precizitāti, padarot to par būtisku instrumentu prasīgā industriālā vidē.

Sprādziendrošā vienas sijas piekares augšējais celtnis ir uzlabota drošība un atbilstība rūpnieciskajiem standartiem, kā arī uzlabota darbības efektivitāte bīstamās zonās. Sprādziendrošā vienas sijas piekares augšējais celtnis ir pārklāts ar korozijizturīgiem materiāliem, kas var izturēt sarežģītās vides.

Galvenās sastāvdaļas: pārnesumkārba, motors, pārnesums

Izcelsmes vieta: Henana, Ķīna

Garantija: 1 gads

Svars (KG): 10000 kg

Video izejošā pārbaude: nodrošināta

Mašīnu pārbaudes ziņojums: nodrošināts

Pārdod vienības: viena vienība

Viena iepakojuma izmērs: 600X300X300 cm

Viena bruto svars: 200.000 kg







1.Tālās gaismas

1) Sprādziendrošā vienas sijas piekares gaisvadu celtņa galvenā sija ir galvenā konstrukcijas sastāvdaļa, kas atbalsta slodzi un ļauj celtnim droši pārvietot materiālus bīstamās vidēs.

Galvenā sija ir izgatavota no augstas stiprības tērauda vai citiem izturīgiem materiāliem, lai izturētu lielas slodzes.Bieži pastiprināta, lai atbilstu sprādziendrošu standartiem, kas nepieciešami bīstamās vidēs (piemēram, ķīmiskās rūpnīcās, naftas pārstrādes rūpnīcās vai raktuvēs).Sija un citas celtņa sastāvdaļas ir paredzēti, lai novērstu dzirksteles vai pārkaršanu, kas var aizdedzināt uzliesmojošas gāzes, tvaikus vai putekļus.Atbilstība drošības standartiem, piemēram, ATEX (in Eiropā) vai NEC (ASV).

3) Ratiņi iet gar galveno siju un pārvadā sprādziendrošu pacēlāju. Pacēlājs parasti ir konstruēts no dzirksteļojošiem materiāliem un hermētiskām sastāvdaļām, lai nodrošinātu drošu darbību. Lai aizsargātu pret ķīmiskām vielām, galvenajai sijai bieži tiek uzklāti korozijizturīgi pārklājumi. iedarbība un vides faktori. Sijas stingrība nodrošina minimālu novirzi zem slodzes, saglabājot stabilitāti un precizitāti ekspluatācijas laikā.





2.Pacelšanas sistēma

Motors: motora korpuss ir izturīgs un noslēgts, lai tajā nebūtu dzirksteles, karstuma vai eksplozijas, kas var rasties motora iekšpusē, novēršot to mijiedarbību ar bīstamo ārējo vidi. Šie motori ir izstrādāti tā, lai novērstu uzliesmojošu gāzu, tvaiku vai putekļu aizdegšanos. atrodas atmosfērā, nodrošinot gan darbības efektivitāti, gan drošību.

Reduktors: Pacelšanas sistēmas reduktors sprādziendrošā vienas sijas piekares augšējā celtnī ir kritiska mehāniska sastāvdaļa, kas izstrādāta, lai pārvaldītu griezes momenta un ātruma pārvadi starp celtņa motoru un pacēlāja mehānismu. Tam ir būtiska nozīme, nodrošinot precīzu kravu pacelšanu un nolaišanu, vienlaikus izpildot stingras drošības un veiktspējas prasības lietošanai bīstamās vidēs, piemēram, ķīmiskās rūpnīcās, naftas pārstrādes rūpnīcās vai kalnrūpniecības iekārtās.

Cilindriskam cilindram ir rievas, lai vienmērīgi virzītu stiepļu trosi darbības laikā. Izstrādāts, lai izturētu slodzi bez pārmērīga nodiluma vai deformācijas. Izgatavots no augstas stiprības materiāliem, piemēram, kalta tērauda vai čuguna, lai nodrošinātu izturību smagās slodzēs un sprādzienbīstamos apstākļos.



Stiepļu troses: Stiepļu trošu materiāls ir augstas stiprības oglekļa tērauds vai leģēts tērauds, kas bieži ir cinkots vai pārklāts, lai nodrošinātu izturību pret koroziju. Parasti vairāku virvju konfigurācija ar elastīgu serdi (šķiedru vai tēraudu), lai nodrošinātu gan izturību, gan elastību.

Skriemeļa bloks: sprādziendrošas vienas sijas piekares augšstāva celtņa kontekstā skriemeļa bloks ir būtiska celtņa pacelšanas mehānisma sastāvdaļa. Tas sastāv no skriemeļu sistēmas (rievu riteņiem), stiepļu trosēm un korpusa, kas paredzēts, lai atvieglotu smagu kravu celšanu, vienlaikus saglabājot drošību un atbilstību sprādziendrošas standartiem.

Pacelšanas ierīce: pacelšanas ierīce sprādziendroša vienas sijas piekares paceļamā celtņa pacelšanas sistēmā ir būtiska sastāvdaļa, kas paredzēta drošai un efektīvai materiālu apstrādei bīstamās vidēs, kur var būt sprādzienbīstamas gāzes vai putekļi. Visas elektriskās un mehāniskās sastāvdaļas ir slēgti vai apstrādāti, lai novērstu dzirksteļošanu vai siltuma veidošanos. Izmantotie materiāli nav dzirksteļojoši, antistatiski un izturīgi pret koroziju.

3. Beigaskariete

1) Sprādziendroša vienas sijas piekares paceļamā celtņa "gala ratiņi" ir būtiska celtņa konstrukcijas sastāvdaļa, kas paredzēta, lai atbalstītu celtņa kustību pa tā sliežu ceļu, vienlaikus nodrošinot drošību bīstamās vidēs, piemēram, vietās ar sprādzienbīstamām gāzēm. vai putekļi.

2) Gala ratiņi kopā ar citām celtņa daļām ir konstruēti tā, lai novērstu dzirksteles vai karstumu, kas varētu aizdedzināt uzliesmojošus materiālus tādās vidēs kā ķīmiskās rūpnīcas vai naftas pārstrādes rūpnīcas. Šī konstrukcija parasti atbilst stingriem standartiem, piemēram, ATEX vai IECEx, attiecībā uz sprādzienbīstamu vidi. Gala ratiņi ir atbildīgi par nesošās sijas atbalstīšanu, kas parasti ir viena sija (monorail) vienas sijas konfigurācijā. Šī piekares sistēma ļauj celtnim vienmērīgi pārvietoties pa sliežu ceļu.

3) Gala ratiņi ir izgatavoti no augstas kvalitātes materiāliem, kas var izturēt gan darbības mehānisko spriegumu, gan iespējamos sprādzienbīstamo zonu riskus. Tas parasti ir izgatavots no izturīga tērauda, ​​un tam var būt specializēti pārklājumi vai apdare, lai novērstu koroziju un uzlabotu izturību. Sprādziendrošā gala ratiņi ir aprīkoti ar drošības sistēmām, piemēram, avārijas apturēšanas pogām, pārslodzes aizsardzību un uzraudzības sistēmām, lai nodrošinātu celtņa drošību. darbība bīstamās zonās.



4.Crane braukšanas mehānisms

1) Darbības princips

Kustība pa sliedēm vai sijām

Celtnis tiek iekarināts no galvenās I veida sijas vai skrejceļa, izmantojot ratiņus vai gala ratiņus, kas aprīkoti ar riteņiem. Braukšanas mehānisms darbojas, dzenot elektriskos riteņus, izmantojot sprādziendrošo motoru un pārnesumkārbu. Motors pārvērš elektrisko enerģiju mehāniskajā enerģijā, kas tiek pārnesta uz riteņiem.

2) Celtņa darbības mehānisma funkcijas

Celtņa kustība pa skrejceļu: Celtņa kustības mehānisms ļauj celtnim pārvietoties horizontāli pa skrejceļa sijām. Tas parasti sastāv no motorizētas piedziņas sistēmas (ieskaitot motoru, pārnesumkārbu un riteņu komplektus), kas virza celtni pa tam paredzēto sliežu ceļu.

Braukšanas mehānisms nodrošina precīzu celtņa kustību, lai novietotu kravu tieši tur, kur tā ir nepieciešama. Tas nodrošina efektīvu materiālu apstrādi darba telpā, vienlaikus saglabājot drošību un kontroli pār kravu.

Braukšanas mehānisms palīdz transportēt kravu no vienas pozīcijas uz citu celtņa darbības zonā. Tas ir atbildīgs par vienmērīgu kravu pārvietošanu visā celtņa garumā, nodrošinot minimālu raustīšanu vai pēkšņas kustības, kas varētu apdraudēt transportējamo materiālu drošību.

5. Ratiņu kustības mehānisms

1) Strukturālais sastāvs

1. Ratiņu rāmis (vai galvenais rāmis): tas nodrošina pamatstruktūru, kurā atrodas pārējās ratiņu sastāvdaļas.

2. Ratiņu riteņi: šie riteņi atvieglo ratiņu vienmērīgu kustību pa celtņa tilta sliedēm.

3. Piedziņas mehānisms: piedziņas motors nodrošina ratiņu kustību pa tiltu. Sprādziendrošās versijās šie motori ir ievietoti sprādziendrošos apvalkos, lai novērstu dzirksteļu vai liesmu izplūšanu apkārtējā vidē. Reduktors vai pārnesumkārba samazina motora ātrgaitas jaudu līdz mazākam, ratiņu kustībai izmantojamam ātrumam.Visas elektriskās sastāvdaļas, ieskaitot motoru, vadības paneļus un savienojumus, ir konstruētas ar sprādziendrošu korpusu, lai nodrošinātu drošu darbību bīstamās zonās. .

4. Ratiņu sliežu virzītājspēks: nodrošina, ka ratiņi ir novietoti gar tilta sliedēm, novēršot nobraukšanu no sliedēm.

5. Ratiņu pacēlājs (vai pacelšanas mehānisms): paceļ un nolaiž kravu, izmantojot ratiņiem pievienoto pacēlāja un āķa mehānismu. Pacēlāja motors, kā arī celšanas komponenti, piemēram, ķēdes vai troses, ir arī izstrādāti ar sprādziendrošu elementu. aizsardzība bīstamajās zonās.

6. Vadības sistēma: nodrošina operatora kontroli pār ratiņu kustību. Tas var ietvert gan manuālas, gan automātiskas vadības ierīces.Vadības paneļi, tostarp slēdži, releji un elektroinstalācijas, ir ievietoti sprādziendrošos apvalkos, nodrošinot, ka elektriskās dzirksteles nevar aizdedzināt apkārtējo atmosfēru. Bieži vien sprādziendrošie virsceļu celtņi ir aprīkoti ar tālvadības sistēmu. -vadības sistēmas, kas nodrošina drošu darbību no attāluma, īpaši bīstamās vidēs.

7. Bremzēšanas mehānisms: nodrošina, ka ratiņus var droši apturēt un noturēt. Tas ietver atteices sistēmu, kas novērš ratiņu pārvietošanos strāvas padeves pārtraukuma gadījumā. Bremžu sastāvdaļas ir veidotas tā, lai tās darbotos droši sprādzienbīstamā vidē, parasti izmantojot nedzirksteļojošus materiālus un aizsargātas pret vides apstākļiem.

8. Piekares sistēma: Šis ir mehānisms, kas atbalsta ratiņus un ļauj tiem pārvietoties pa celtņa tiltu. Tas parasti ietver rites gultņu un vadotņu komplektu, kas notur ratiņus droši piestiprinātus pie balstiekārtas. Šīs sistēmas ir izstrādātas, lai izvairītos no berzes vai siltuma rašanās, kas varētu izraisīt dzirksteles.

9. Sprādziendrošas īpašības: viss komplekts, ieskaitot motoru, vadības sistēmu un elektriskās sastāvdaļas, ir noslēgts, lai novērstu sprādzienbīstamu gāzu vai putekļu noplūdi. Daudzas sastāvdaļas ir izgatavotas no materiāliem, kas nerada dzirksteles, piemēram, melnie metāli, un ir paredzēti, lai izvairītos no statiskās elektrības uzkrāšanās. Sprādziendrošos celtņos parasti ir ventilācijas sistēmas, kas nodrošina siltuma izkliedi, neļaujot uzliesmojošām vielām iekļūt motorā vai vadības nodalījumi.

10. Drošības līdzekļi: Ierobežošanas slēdži novērš ratiņu pārmērīgu pārvietošanos un nodrošina, ka tie apstājas paredzētajās pozīcijās. Avārijas apturēšanas poga nodrošina ātru izslēgšanu avārijas gadījumā. Aizsardzība pret pārslodzi neļauj celtnim pacelt kravas, kas pārsniedz tā nominālo jaudu, kas var izraisīt bojājumi vai darbības traucējumi.

2) Ratiņu darbības mehānisma funkcija

Ratiņu darbības mehānisma galvenā funkcija ir pārvietot ratiņus pa celtņa tiltu, parasti sānu virzienā (perpendikulāri skrejceļa sijām). Šis mehānisms nodrošina, ka pacelšanas vienību var novietot virs noteiktas vietas kravas pacelšanai un nolaišanai.

6.Celtņa ritenis

Celtņa ritenis sprādziendrošā vienas sijas piekares augšējā celtņa kontekstā spēlē izšķirošu lomu celtņa spējā pārvietoties pa savu sliežu ceļu, vienlaikus nodrošinot drošību bīstamās vidēs.

Celtņa ritenis atbalsta celtņa slodzi un ļauj tam vienmērīgi pārvietoties pa augšējo sliežu ceļu. Šie riteņi parasti ir izgatavoti no stipriem materiāliem, piemēram, tērauda, ​​lai izturētu celtņa svaru un kravu, ko tas transportē.

Celtņa riteņa konstrukcija ir ļoti svarīga, lai samazinātu berzi, nodrošinātu stabilitāti un samazinātu sliežu nodilumu. Riteņiem parasti ir atloks, kas palīdz tiem noturēties uz sliežu ceļa un novērst noskriešanu no sliedēm.

7. Celtņa āķis

1) Celtņa āķim ir izšķiroša nozīme vispārējā celtņa sistēmas drošībā un funkcionalitātē, īpaši tik jutīgās vidēs.

2) Āķis ir ražots, izmantojot materiālus un pārklājumus, kas samazina dzirksteļu rašanās risku, saskaroties ar citām virsmām. Parasti atbilst sprādziendrošu standartiem, piemēram, ATEX vai IECEx. Izgatavots no kalta oglekļa tērauda vai leģēta tērauda, ​​lai nodrošinātu augstu slodzi. nestspēja un izturība pret slodzi pie lielas slodzes.Āķis bieži ietver drošības fiksatoru, lai novērstu nejaušu kravas atslēgšanos.Daži āķi ir paredzēti grozāms mehānisms, kas ļauj griezties, negriežot pacelšanas virvi vai ķēdi.

Motors

Sprādziendrošs dizains: Motora korpuss ir konstruēts tā, lai novērstu iekšēji radīto dzirksteļu, siltuma vai liesmu izplūšanu un aizdegšanos apkārtējā atmosfērā. Sertificēts atbilstoši īpašiem standartiem, piemēram, ATEX (Eiropa) vai NEC/IECEx (Starptautiskais) bīstamām zonām.

Materiāla konstrukcija: Izgatavots no izturīgiem materiāliem, piemēram, lietiem alumīnija vai tērauda, ​​lai izturētu skarbās rūpnieciskās vides. Hermēts pret putekļu, gāzes un mitruma iekļūšanu, ar atbilstošu IP vērtējumu (parasti IP65 vai augstāku).

Temperatūras klase: Paredzēts darbībai, nepārsniedzot klasificētās bīstamās zonas temperatūras ierobežojumus. Piemērots videi, kur atrodas vielas ar noteiktu aizdegšanās temperatūru.

.

Skaņas un gaismas signalizācija un gala slēdzis

1) Skaņas un gaismas signalizācija

Lai uzlabotu drošību, šādos celtņos bieži ir iekļautas skaņas un gaismas signalizācijas sistēmas, kas brīdina darbiniekus par celtņa kustībām, iespējamiem apdraudējumiem vai ārkārtas situācijām.

Skaņas signāls (summers vai sirēna): izdod skaļas skaņas, lai brīdinātu strādniekus par celtņa kustību, pārslodzi vai avārijas situācijām. Skaņas intensitāte parasti svārstās no 85-120 dB atkarībā no lietojumprogrammas un vides.

Vizuāls trauksmes signāls (brīdinājuma gaismas): spilgtas mirgojošas vai rotējošas gaismas (bieži sarkanas, dzeltenas vai zilas), lai signalizētu par celtņa darbību vai brīdinājumiem. Sprādziendrošas gaismas, kas izstrādātas, lai izturētu bīstamus apstākļus. Gaismas diodes ir ieteicamas, jo tās ir izturīgas un zems enerģijas patēriņš.

2) Ierobežojuma slēdzis

Robežslēdzis sprādziendrošā vienas sijas piekares virsceļa celtnī kalpo kā kritiska drošības ierīce. Tas neļauj celtnim vai tā sastāvdaļām (piemēram, pacēlājam vai ratiņiem) pārvietoties ārpus iepriekš iestatītajām robežām, samazinot mehānisku bojājumu, negadījumu vai celtņa bojājumu risku.

Funkcijas: Travel Limits neļauj celtnim vai ratiņiem pārvietoties ārpus tam paredzētā darbības diapazona.

Veidi: Rotējošie ierobežojuma slēdži: Aktivizē ar trumuļa vai motora rotācijas kustību.Sviras/spiediena ierobežojuma slēdži: aktivizē fiziski saskaroties ar gala atdurēm vai citām strukturālām iezīmēm.Tuvuma sensori: nosaka pozīciju bez fiziska kontakta, ideāli piemērots sprādziendrošai videi. .Elektromehāniskie robežslēdži: Apvienojiet tradicionālo mehānisko darbību ar elektrisko signalizāciju.

10.Drošības ierīces

Sprādziendrošas sastāvdaļas: izmantojiet sprādziendrošus motorus un elektriskos korpusus, lai novērstu dzirksteles vai karstumu no uzliesmojošu vielu aizdegšanās.Vadības paneļi: noslēgti, lai novērstu sprādzienbīstamas vides iekļūšanu. Elektroinstalācijas un sadales kārbas: aizsargātas ar sprādziendrošiem vākiem un caurulēm. Ierobežojuma slēdži Funkcija: aizsargā celtni no pārvietošanās ārpus tā drošās darbības robežām.

Aizsardzība pret pārslodzi: neļauj celtnim pacelt kravas, kas pārsniedz tā drošās darba slodzes robežu, lai izvairītos no mehāniskiem bojājumiem vai negadījumiem.

Pretsadursmes sistēma: sensori vai robežslēdži, lai novērstu sadursmes ar citiem celtņiem vai konstrukcijām tuvumā.

Avārijas apturēšanas sistēma: viegli pieejama avārijas apturēšanas poga, lai avārijas gadījumā nekavējoties izslēgtu darbības.



11.Vadības režīms

Kulona vadība: Darbojas ar vadu vai bezvadu kulonu, kas savienots ar celtni. Piedāvā tiešu manuālu vadību ar pogām pacelšanai, nolaišanai, ratiņu pārvietošanai un celtņa kustībai. Sprādziendrošas piekares vienības nodrošina drošību bīstamās zonās. Piemērotas mazākiem celtņiem vai vienkāršākiem operācijas.Izmanto bīstamās zonās, kur nepieciešama tieša, rūpīga kravas kustību uzraudzība.

Bezvadu tālvadības pults: Rokas tālvadības pults nodrošina bezvadu darbību. Operatori var vadīt celtni no droša attāluma, uzlabojot redzamību un drošību. Raidītājs un uztvērējs ir sprādziendroši. Ideāli piemērots lietojumiem, kam nepieciešama operatora mobilitāte vai paaugstināta drošība, saglabājot attālumu no bīstamajām zonām.

Vadības kabīnes darbība: Operators sēž slēgtā, sprādziendrošā kabīnē, kas uzstādīta uz celtņa vai tā tuvumā. Visas celtņa funkcijas tiek pārvaldītas, izmantojot kursorsviras, pogas vai konsoli. Izmanto lieljaudas celtņiem bīstamās vidēs. Piemērots lietojumiem, kuriem nepieciešams augsts precīzi vai atkārtoti, sarežģīti uzdevumi.

Automātiska vai pusautomātiska vadība: iepriekš ieprogrammēta darbība, izmantojot PLC (programmējamos loģiskos kontrollerus). Var ietvert automātisku kravu pacelšanu, pārvietošanu un novietošanu. Sprādziendroši sensori, kontrolleri un izpildmehānismi nodrošina drošību. Piemērots atkārtotām darbībām bīstamās zonās. .Samazina cilvēka iejaukšanos un iespējamo pakļaušanu bīstamiem apstākļiem.

Skice







Galvenā tehniskā





Paaugstināta drošība bīstamās vidēs: Izstrādāts, lai novērstu dzirksteļu vai aizdegšanās avotu rašanos, padarot to drošu lietošanai vietās, kur ir uzliesmojošas vielas. Atbilstība drošības standartiem, piemēram, ATEX vai IECEx, nodrošina uzticamību sprādzienbīstamā vidē.

Kompakts un vietu taupošs dizains: Piekares dizains ļauj uzstādīt celtni tieši uz jumta vai griestiem, ietaupot grīdas platību. Ideāli piemērots telpām ar ierobežotu vietu vai vietās, kur zemes līmeņa aprīkojums var traucēt darbplūsmu.

Efektīva materiālu apstrāde: spēj precīzi un uzticami apstrādāt smagas kravas, uzlabojot produktivitāti bīstamās nozarēs, piemēram, naftas ķīmijas rūpniecībā, kalnrūpniecībā vai farmācijā. Vienmērīga darbība nodrošina minimālu negadījumu vai materiālu bojājumu risku.

Pielāgojams īpašām vajadzībām: var pielāgot, lai tas atbilstu darba telpas izkārtojumam un prasībām, tostarp sijas garumam, pacelšanas augstumam un kravnesībai. Pielāgojams dažādām sprādziendrošu klasifikācijām un zonām.

Izturība un zema apkope: izgatavota no izturīgiem materiāliem, kas ir izturīgi pret skarbiem rūpniecības apstākļiem, samazinot nolietojumu. Sprādziendrošas sastāvdaļas ir paredzētas ilgstošai uzticamībai, samazinot dīkstāves un uzturēšanas izmaksas.

Uzlabota pieejamība: ļauj efektīvi darboties lielās platībās, nodrošinot lielisku pārklājumu materiālu apstrādes uzdevumiem. Balstiekārtas konstrukcija nodrošina vienmērīgu kustību visā darba zonas garumā.

Atbilstība nozares standartiem: nodrošina starptautisko drošības un sprādziendrošu noteikumu ievērošanu, samazinot atbildību un uzlabojot darba drošību.

Energoefektīva darbība: uzlabotas motora un vadības sistēmas nodrošina energoefektīvu veiktspēju, samazinot ekspluatācijas izmaksas.

Daudzpusība dažādās nozarēs: piemērota dažādiem lietojumiem, tostarp ķīmiskajām rūpnīcām, rafinēšanas rūpnīcām, krāsošanas cehiem un graudu pārstrādes iekārtām, kur drošība un precizitāte ir ļoti svarīga.





1. Ķīmiskā un naftas ķīmijas rūpniecība

Pielietojums: izejvielu, starpproduktu un gatavo produktu apstrāde. Vide: Uzliesmojošas gāzes un tvaiki, piemēram, ķīmiskajās rūpnīcās vai rafinēšanas rūpnīcās.

2. Naftas un gāzes rūpniecība

Pielietojums: Tehniskā apkope un materiālu apstrāde ārzonas platformās, krasta naftas pārstrādes rūpnīcās un uzglabāšanas iekārtās. Vide: sprādzienbīstamu ogļūdeņražu klātbūtne gāzu vai tvaiku veidā.

3. Farmācijas rūpniecība

Pielietojums: Precīza izejvielu un iekārtu apstrāde kontrolētā vidē.Vide: Gaistošo šķīdinātāju izmantošana ražošanas procesos.

4. Kalnrūpniecība

Pielietojums: Materiālu un mašīnu transportēšana pazemes operācijās. Vide: degošas gāzes, piemēram, metāns vai ogļu putekļi.

5. Graudu un lauksaimniecības pārstrāde

Pielietojums: Graudu, izejvielu vai iekārtu pārvietošana uzglabāšanas tvertnēs vai pārstrādes iekārtās. Vide: Degošie putekļi no graudiem un lauksaimniecības produktiem.

6. Krāsu un pārklājumu rūpniecība

Pielietojums: Lielu krāsu, šķīdinātāju vai pārklājuma materiālu konteineru apstrāde. Vide: Uzliesmojoši šķīdinātāju un ķīmisko vielu dūmi.

7. Sprāgstvielu ražošana

Pielietojums: Droša apiešanās ar sprāgstvielām, detonatoriem un saistītiem komponentiem.Vide: augsts dzirksteļu risks, kas aizdedzina sprādzienbīstamus materiālus.

8. Atkritumu apstrādes iekārtas

Pielietojums: Bīstamo atkritumu materiālu apsaimniekošana, īpaši tie, kas satur viegli uzliesmojošus vai gaistošus savienojumus. Vide: potenciāli sprādzienbīstama vide atkritumu sadalīšanās rezultātā.





1. Projektēšana un inženierija. Novērtējiet darbības vajadzības, kravnesību, laidumu, darba vidi un sprādziendrošu klasifikāciju (piemēram, 1. zona, 2. zona; gāzes grupa IIA, IIB vai IIC). Dizains atbilst starptautiskajiem un vietējiem standartiem, piemēram, ATEX, IECEx vai NEC sprādziendrošām iekārtām. Izmantojiet materiālus ar pretdzirksteļu īpašībām komponentiem, kas pakļauti bīstamai videi.Motoriem, elektriskajiem korpusiem un vadības sistēmām ir jābūt sertificētiem sprādziendrošiem.Pretdzirksteļu riteņiem un āķiem.Veiciet FEM vai līdzīgas stiprības un stabilitātes analīzes.

2. Materiālu un komponentu iepirkums: augstas kvalitātes tērauds, sprādziendroši motori, elektriskie komponenti un piederumi.

Pārliecinieties, vai visi materiāli un daļas ir sertificēti lietošanai bīstamās zonās.

3. Izgatavošana: metināt sijas konstrukciju, izmantojot precīzas metodes, lai nodrošinātu viendabīgumu un izturību. Izgatavojiet piekares konstrukcijas, ko piestiprināt pie galvenās sijas. Uzstādiet sprādziendrošu pacēlāju, nodrošinot pareizu tā motora, zobratu un bremžu sistēmu izlīdzināšanu un montāžu.Izveidojiet vai samontējiet sprādziendrošus elektriskos korpusus vadības paneļiem un gala slēdžiem.Smilšu strūklu, lai noņemtu piemaisījumus.

Pretkorozijas pārklājums un krāsošana, kas piemērota bīstamai videi.

4. Montāža: Samontējiet celtni, integrējot galveno siju, pacēlāju, gala ratiņus un elektriskās sistēmas. Nodrošiniet izlīdzināšanu un drošus savienojumus.

Uzstādiet vadības sistēmu (manuālo vai tālvadības pulti) ar sprādziendrošu sertifikātu.

5. Kvalitātes kontrole un testēšana: pārbaudiet izmērus saskaņā ar konstrukcijas specifikācijām. Veiciet statiskos (1,25 reizes par nominālo slodzi) un dinamisko (1,1 reizi vairāk par nominālo slodzi) testus.Pārbaudiet atbilstību sprādziendrošanās standartiem, veicot testēšanu un sertifikātus. Vienmērīga pacēlāja darbība un ratiņi.Pareiza bremžu, gala slēdžu un vadības ierīču darbība.Pārbaudiet izolācijas pretestību, zemējumu un atbilstību sprādziendrošas elektrības standarti.

6. Dokumentācija un sertifikācija. Nodrošiniet detalizētas tehniskās rokasgrāmatas, testu pārskatus un sprādziendrošus sertifikātus. Iekļaujiet lietotāja apmācības dokumentāciju drošai darbībai un apkopei.

7. Iepakojums un piegāde: Droši iesaiņojiet visas sastāvdaļas, lai izvairītos no bojājumiem transportēšanas laikā. Pārliecinieties, ka piegādei ir pievienota uzstādīšanas un darbības dokumentācija.

8. Uzstādīšana un nodošana ekspluatācijā: Samontējiet un uzstādiet celtni uz vietas eksperta uzraudzībā. Atkārtoti apstipriniet visas funkcionālās pārbaudes faktiskajā vidē, lai nodrošinātu drošību un uzticamību.

9. Apkopes apmācība un atbalsts: Nodrošiniet lietotājam apkopes apmācību. Piedāvājiet periodiskas pārbaudes pakalpojumus, lai nodrošinātu ilgtermiņa drošību un veiktspēju.

Darbnīcas skats:

Uzņēmums ir uzstādījis viedo iekārtu vadības platformu, kā arī uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplektu (komplektu), un iekārtu tīklošanas ātrums sasniegs 95%. Ekspluatācijā ir nodotas 32 metināšanas līnijas, plānots uzstādīt 50, un visas produktu līnijas automatizācijas līmenis ir sasniedzis 85%.
