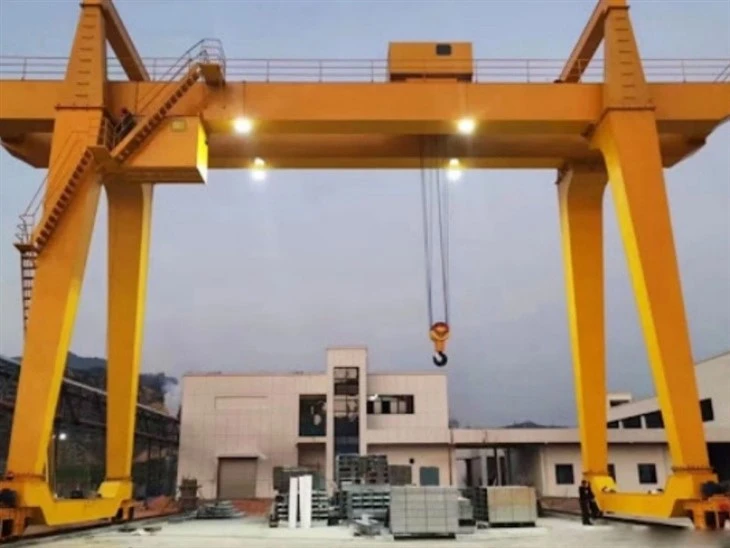

Tālvadības pults dubultā siju portāla celtnis

1. struktūra
Divkāršās sijas palielinātai slodzes jaudai un strukturālajai stabilitātei.

Uzstādīts uz kājām ar riteņiem, kas darbojas uz zemes sliedēm vai gumijas riepām (RTG).

Vinčas ratiņi vai pacēlāja ceļojumi starp sijām, lai precīzi paceltu.

2. Tālvadības vadības darbība
Bezvadu radio tālvadības sistēma ar spiedpogas kulonu.

Ļauj operatoram kontrolēt:

Pacelšana (uz augšu\/uz leju)

Ratiņu ceļojums (pa kreisi\/pa labi)

Celtņa ceļošana (uz priekšu\/atpakaļ)

Ārkārtas pietura

Uzlabo drošību, ļaujot operatoram atrasties prom no kravas.

Galvenās sastāvdaļas: motors, gultnis, pārnesumkārba, motors, pārnesums

Izcelsmes vieta: Henans, Ķīna

Garantija: 2 gadi

Svars (kg): 50000 kg

Video izejošā pāreja: nodrošināta

Mašīnu testa ziņojums: nodrošināts

Pieteikums: āra

Atslēgas vārdi: portāla celtnis

Nominālā iekraušanas jauda: 50tons

Krustojuma ātrums: 44,6 m\/min

Ilgs ceļošanas ātrums: 47,1 m\/min

Kontroles veids: kajīte

Strāvas padeve: kabeļa spole

Tērauda trase: qu80

Jauda: 3- fāze AC 50Hz 380V

1. Galvenā stars

1) struktūra
Divkāršās sijas kastes tipa dizains, kas izgatavots no augstas stiprības Q235B\/Q345B tērauda.

Metinātas no atloka plāksnēm, tīmekļa plāksnēm un stingriem, lai izveidotu slēgtu, stingru taisnstūrveida staru.

Paredzēts lielai celšanas jaudai (parasti 5–100 tonnas vai vairāk).

2) Izmēri
Span: pielāgojams, parasti no 10 m līdz 40+ m atkarībā no lietojumprogrammas.

Augstums un biezums: optimizēts, pamatojoties uz celšanas slodzi un celtņa dizainu.

3) Ratiņu dzelzceļa sistēma
Aprīkots ar precīzi apstrādātām sliedēm virs sijām gludus un precīzus ratiņu ceļojumus.

Sliedes ir droši pieskrūvētas vai metinātas, ar nodiluma izturīgu dizainu lieljaudai.

2. Sistēmas noteikšana

Celtņa operācijas pamatā ir tālvadības dubultā sijas portāla celtņa pacelšanas sistēma - tā veic vertikālu slodzes celšanu un nolaišanu, pilnībā vadīta un pārvaldīta caur bezvadu tālvadības sistēmu. Šī sistēma nodrošina precīzu kontroli, drošību un efektivitāti, īpaši lieljaudas vai augsta riska celšanas vidē.

3.pārvadāšana

1) Struktūra un dizains
Izgatavots no augstas stiprības Q235\/Q345 tērauda kastes staru vai metinātas profila.

Nodrošina stingru atbalstu galvenajam siju un pārskaita slodzi uz riteņiem.

Paredzēts, lai pretotos vērpes deformācijai ar lielām kravām un ilgām laidumiem.

2) riteņu montāža
Parasti aprīkots ar kaltajiem vai lietiem tērauda riteņiem:

2 Braukšanas riteņi (ar motoriem un pārnesumkārbām).

2 dīkstāves riteņi (slodzes atbalstam un stūrēšanai).

Virsmas rūdīts un ar termiski apstrādāts nodiluma pretestībai.

3) Piedziņas vienības
Motorizēti riteņi, ko vada elektromotori + reduktori (SEW, ABB vai līdzīgi).

Integrēts ar mīksto starta vai invertora kontrolētām piedziņas sistēmām vienmērīgai paātrināšanai un palēnināšanai.

Bremzes tiek automātiski iesaistītas, kad jauda ir izslēgta, nodrošinot celtņa stabilitāti.

4. Krāna pārvietošanās mehānisms

Celtņa pārvietošanās mehānisms tālvadības pults dubultā sijas portāla celtnim ir atbildīgs par visa celtņa horizontālo kustību gar tā zemes sliedēm. Šī sistēma ļauj celtnim pārvietot slodzes lielos attālumos ar lielu precizitāti, visu bezvadu vadību bezvadu vadībā.

5.Trollija ceļošanas mehānisms

Tālvadības pults dubultā sijas portāla celtņa ratiņu pārvietošanās mehānisms ir sistēma, kas ļauj pacelšanas ratiņiem (kurā atrodas pacēlāja vai vinča) pārvietoties sāniski pa dubultā siju augšdaļu. Šī kustība ir būtiska, lai precīzi novietotu slodzi pāri celtņa laidumam, un tā tiek pilnībā darbināta, izmantojot bezvadu tālvadības pulti.

7. Krāna āķis

Tālvadības vadības dubultā sijas portāla celtņa āķis ir viens no vissvarīgākajiem komponentiem pacelšanas sistēmā. Tā ir tieša saskarne starp celtni un slodzi, kas ir atbildīga par smagu materiālu drošu turēšanu, pacelšanu un nolaišanu. Attālo kontrolētajās sistēmās āķa darbība tiek pilnībā pārvaldīta caur celtņa bezvadu vadības ierīcēm, nodrošinot drošību, efektivitāti un precizitāti.

8. Motors

Tālvadības vadības dubultā sijas portāla celtņa motors ir spēkstacija, kas virza visas galvenās mehāniskās kustības - ieskaitot celšanu, ratiņu ceļošanu un celtņu pārvietošanos. Šie motori ir īpaši atlasīti lieljaudas darbībai, augstu efektivitātei un savietojamībai ar bezvadu tālvadības sistēmām, lai nodrošinātu precīzu un drošu darbību no attāluma.

.

9.Sound un gaismas trauksmes sistēma un ierobežojuma slēdzis

Skaņas un gaismas trauksmes sistēma un attālās vadības dubultā sijas portāla celtņa slēdzis ir svarīgi drošības un vadības sastāvdaļas. Tie palīdz novērst nelaimes gadījumus, signāla darbības stāvokli un nodrošina, ka celtnis nepārsniedz drošu pārvietošanos vai pacelšanas robežas - vienlaikus integrējot tālvadības sistēmā, lai iegūtu pilnīgu operatora izpratni un iejaukšanos.
1) Skaņas un gaismas trauksmes sistēma
Mērķis:
Nodrošina dzirdamus (Buzzer\/Siren) un vizuālus (mirgojošus bākas\/strobe gaismas) brīdinājumus laikā:

Celtņa palaišana vai kustība

Pacelšanas un nolaišanas operācijas

Avārijas apstāšanās

Pārslodze vai bojājumu noteikšana
2) ierobežot slēdžus
Mērķis:
Novērst celtņa, ratiņu un pacēlāja mehānisko pārmērīgu pārvietošanos

Apturiet sistēmu automātiski, pirms rodas bojājumi vai sadursme

10. drošības ierīces

Tālvadības vadības dubultā sijas portāla celtņa drošības ierīces ir kritiskas sastāvdaļas, kas nodrošina drošu, uzticamu un bez nejaušības principa darbību, jo īpaši tāpēc, ka operators fiziski neatrodas uz celtņa. Šīs ierīces darbojas kopā ar vadības sistēmu, lai noteiktu patoloģiskus apstākļus, novērstu pārslodzi, izvairītos no sadursmēm un aizsargātu gan celtni, gan apkārtējo personālu.

11.Control režīms

Attālā vadības dubultā sijas portāla celtņa vadības režīms attiecas uz dažādām metodēm, kuras izmanto, lai darbinātu un kontrolētu celtņa kustības un funkcijas. Tā kā celtnis ir no attāluma, vadības režīms ļauj operatoriem droši un precīzi apstrādāt celtni no attāluma. Ir vairāki vadības režīmi, katrs no tiem piedāvā dažādas funkcijas atkarībā no celtņa lietojumprogrammas, sarežģītības un lietotāju vēlmēm.

12.sketch

Galvenais tehniskais

1. Uzlabota operatora drošība
Attāluma kontrole: Operatori var kontrolēt celtni no droša attāluma, samazinot bīstamās vides iedarbību, smagas kravas vai iespējamus negadījumus.

Nav nepieciešams kāpt: operatoriem nav jāiekļūst celtņa kajītē, samazinot risku, kas saistīts ar kāpšanu un piekļuvi celtnim.

Tūlītēja avārijas reakcija: tālvadības sistēmas ļauj ātri aktivizēt avārijas apturēšanas funkcijas, ja rodas kāda problēma, nodrošinot, ka briesmas tiek nekavējoties mazinātas.

2. Palielināta darbības elastība
Mobilitāte: Operatori var pārvietoties pa darba zonu, vienlaikus kontrolējot celtni, piedāvājot lielāku elastību no pozicionēšanas un apstrādes materiāliem lielos pagalmos vai noliktavās.

Precīza vadība: tālvadības sistēmas ļauj precīzi noregulēt, gludas kustības (ieskaitot ātruma kontroli), kas ir būtiska uzdevumiem, kuriem nepieciešama augsta precizitāte, piemēram, delikāta aprīkojuma celšana.

Vairāku celtņu darbība: ar tālvadības pulti operatori var pārvaldīt vairākus celtņus vienlaikus (dažos gadījumos), uzlabojot operāciju efektivitāti lielās telpās.

3. Uzlabota efektivitāte un produktivitāte
Ātrāka iestatīšana: spēja attālināti kontrolēt celtni ļauj ātri reaģēt uz izmaiņām darba vietā vai materiālu apstrādes vajadzības.

Samazināta dīkstāve: celtņa nepārtrauktā, nepārtrauktā operācija samazina dīkstāvi, un operatora mobilitāte nodrošina, ka problēmas var ātri risināt, negaidot piekļuvi celtņa kajītei.

Precīza slodzes apstrāde: dubultā sijas dizaina un tālvadības sistēmu kombinācija ļauj precīzi novietot slodzi ar minimālu šūpošanās vai nepareizas novietošanas risku.

4. Izmaksu ietaupījumi
Zemākas darbaspēka izmaksas: Tā kā operatori var kontrolēt celtni no attāluma, bīstamos apgabalos ir nepieciešams mazāk personāla, samazinot darbaspēka izmaksas un uzlabojot darba vietu.

Samazinātas uzturēšanas izmaksas: modernās bezvadu tālvadības sistēmas ir zemas uzturēšanas apkopes, kurām remontdarbiem ir nepieciešams mazāk laika vai apkalpošana, salīdzinot ar vecākām vadu vadības sistēmām.

Enerģijas ietaupījums: celtņa mainīgā ātruma kontrole ļauj optimizēt enerģijas patēriņu, potenciāli samazinot darbības izmaksas.

1. Ostas un kuģu būvētavas operācijas
Konteineru apstrāde: izmanto ostās un konteineru pagalmos, lai ielādētu un izkrautu konteinerus no kuģiem, kravas automašīnām vai dzelzceļa automašīnām.

Kuģu būvēšana un remonts: kuģu būvētavās šie celtņi tiek izmantoti, lai pārvietotu lielas daļas, tērauda loksnes un smago aprīkojumu kuģu būvēšanai un remontam.

Smaga pacelšana: var pacelt smagas kravas, piemēram, kuģu sekcijas, katlus un lielu aprīkojumu, ļaujot precīzi kontrolēt.

Priekšrocības:
Efektīvs liela mēroga iekraušanai\/izkraušanai

Tālvadības pults nodrošina, ka operators ir prom no iespējamiem draudiem, piemēram, smagajiem materiāliem vai kustīgiem transportlīdzekļiem

2. būvniecība un smagā rūpniecība
Būvvielu apstrāde: izmantots, lai pārvietotu smagus celtniecības materiālus, piemēram, tērauda sijas, betona plātnes un konstrukcijas sastāvdaļas celtniecības vietās.

Smago aprīkojuma montāža: rūpnīcās un celtniecības vietās šie celtņi palīdz kustinātās detaļās smago mašīnu, elektrostaciju un konstrukcijas ietvaru montāžai vai uzstādīšanai.

Vietnes pārvadāšana: ideāli piemērota materiālu pārvadāšanai lielās celtniecības vietās, jo tā var viegli pārvietot priekšmetus lielos attālumos ar precizitāti.

Priekšrocības:
Palielina produktivitāti, ātri pārvietojot materiālus visās būvlaukumos

Ļauj precīzi novietot smagos materiālus šaurās telpās

3. Ražošanas un tērauda rūpniecība
Tērauda spoles apstrāde: Izmanto tērauda spoļu, plāksņu un loksņu pacelšanai un pārvietošanai tērauda rūpnīcās un ražošanas rūpnīcās, kur ir ārkārtīgi svarīga drošība un efektivitāte.

Mašīnas daļas kustība: ideāli piemērota smago mašīnu detaļu, veidņu vai lielu ražošanas komponentu pārvadāšanai ražotnēs, piemēram, auto ražošanā, kosmosā un smago iekārtu ražošanā.

Montāžas līnijas: izmanto montāžas līnijās detaļu vai komponentu pacelšanai un novietošanai, kuriem nepieciešama rūpīga apstrāde.

Priekšrocības:
Lieliski piemērots smagiem un jutīgiem materiāliem, piemēram, tēraudam

Tālvadības pults nodrošina drošību vidē ar smagām mašīnām

4. Noliktavas un loģistika
Materiālu uzglabāšana un izguve: izmanto noliktavās, lai pārvietotu un uzglabātu lielus vai smagus priekšmetus, ar kuriem ir grūti apstrādāt manuāli. Tas ietver paletes, lielas kastes un rūpniecības aprīkojumu.

Preču pārvadāšana: pārvieto smagas preces starp uzglabāšanas vietām un iekraušanas dokiem vai uz kuģniecības zonām, īpaši lielām noliktavām un izplatīšanas centriem.

Augsta blīvuma uzglabāšanas zonas: Izmanto augstceltņu noliktavās vai uzglabāšanas sistēmās preču pacelšanai augšējos plauktos ar precīzu kontroli.

Priekšrocības:
Uzlabo darbības efektivitāti lielā apjomā

Ļauj elastīgi kustēties lielās uzglabāšanas vietās ar ierobežotu ejas platumu

5. Dzelzceļa un transporta nozare
Railcar iekraušana\/izkraušana: Izmanto dzelzceļa pagalmos, lai ielādētu un izkrautu preces no dzelzceļa automašīnām, piemēram, beztaras materiāliem vai konteineriem, kravas automašīnās vai uzglabāšanas telpās.

Lokomotīvju apstrāde: Apkopes pagalmos šie celtņi tiek izmantoti, lai pārvietotu lielas lokomotīvju un vilcienu daļas apkalpošanai vai remontam.

Priekšrocības:
Efektīva lielas un smagas dzelzceļa kravas apstrādei

Attālā darbība samazina negadījumu risku aizņemtajā transporta vidē

1. Dizains un inženierija
Prasību analīze: ražošanas process sākas ar klienta īpašo prasību izpratni, piemēram, celtņa slodzes ietilpību, laidumu, pacelšanas augstumu un darbības vidi. Šī informācija vada dizainu.

Krāna dizains: Balstoties uz prasībām, inženieri projektē celtni, izmantojot specializētu programmatūru, nodrošinot, ka celtņa komponenti, piemēram, galvenais sijus, ratiņi un pacelšanas mehānisms, ir piemēroti paredzētajai lietojumprogrammai.

Tālvadības vadības sistēmas integrācija: tālvadības sistēma ir izstrādāta un integrēta celtņa elektriskajā sistēmā, nodrošinot uzticamu bezvadu darbību ar precīzām vadības ierīcēm un drošības funkcijām.

2. Materiālu izvēle un iepirkums
Kvalitatīvi materiāli: celtņa ražošanai ir nepieciešami augstas izturības tērauds un citi izturīgi materiāli siju, ratiņu, pacēlāja un atbalsta struktūrai. Materiālu izvēle ir būtiska, lai nodrošinātu izturību, drošību un ilgmūžību.

Komponentu iegūšana: tādas sastāvdaļas kā riteņi, elektromotori, stiepļu virves un tālvadības sistēma tiek iegūti no uzticamiem piegādātājiem. Šīs detaļas tiek veiktas stingras pārbaudes un kvalitātes pārbaudes, pirms tās tiek izmantotas ražošanā.

3. Komponentu izgatavošana
Galvenais stars un sijas izgatavošana: Galvenais sāls, kas veido celtņa primāro strukturālo sastāvdaļu, ir izgatavots, metinot kopā augstas stiprības tērauda plāksnes. Precizitāte ir kritiska, lai nodrošinātu pareizu izlīdzināšanu un slodzes sadalījumu.

Beigu pārvadāšanas un atbalsta konstrukcijas: gala vagoni, kas pārvadā celtni pa sliežu ceļu, tiek ražoti un pārbaudīti vienmērīgai darbībai. Šīs detaļas ir paredzētas, lai atbalstītu celtņa svaru un nodrošinātu stabilitāti.

Pacelšanas mehānisma konstrukcija: pacēlāja, ratiņu un pacelšanas sistēma tiek salikti, nodrošinot, ka tie ir pareizi kalibrēti vienmērīgām, uzticamām pacelšanas darbībām.

4. Montāža un integrācija
Krāna rāmja montāža: Krāna galvenais rāmis, ieskaitot sijas, ir salikts. Tiek uzstādīti gala vagoni, un ir pārbaudīta celtņa strukturālā integritāte.

Pacelšanas sistēmas uzstādīšana: pacelšanas mehānisms, ieskaitot pacēlājus un ratiņus, ir uzstādīts un savienots ar galveno rāmi. Visas sastāvdaļas ir izlīdzinātas un pārbaudītas pareizai darbībai.

Elektriskās sistēmas integrācija: tālvadības sistēma ir integrēta celtņa elektriskajā sistēmā, kas ietver barošanas avotus, elektroinstalāciju un vadības sistēmas. Tas nodrošina nemanāmu saziņu starp operatoru un celtni ar pievienotajām drošības funkcijām.

Drošības ierīču uzstādīšana: drošības elementi, piemēram, ierobežojumu slēdži, pret sadursmes sistēmas un avārijas apturēšanas mehānismi, ir integrēti celtnī, lai novērstu nelaimes gadījumus.

5. Pārbaude un kvalitātes kontrole
Slodzes pārbaude: celtnis notiek stingri slodzes testi, lai pārbaudītu, vai tas var apstrādāt norādīto maksimālo slodzes jaudu. Tas ietver celšanas mehānisma, stabilitātes un darbības veiktspējas pārbaudi.

Darbības pārbaude: celtnis tiek pārbaudīts reālos darbības apstākļos, ieskaitot tālvadības pulti, lai nodrošinātu, ka tas darbojas vienmērīgi un droši. Krāna tālvadības sistēmas sistēmā tiek pārbaudīta diapazons, reakcija un lietošanas vienkāršība.

Drošības pārbaudes: Visas drošības funkcijas, ieskaitot trauksmes signālus, ārkārtas pieturvietas un aizsardzību pret pārslodzi, tiek rūpīgi pārbaudītas, lai nodrošinātu drošības noteikumu un standartu ievērošanu.

6. Galīgā pārbaude un sertifikācija
Detalizēta pārbaude: Pēc montāžas un pārbaudes celtnis tiek veikta galīgā pārbaude, lai pārliecinātos, ka tas atbilst visām dizaina specifikācijām un kvalitātes standartiem.

Sertifikācija: Kad celtnis nokārto visus testus, to sertificē attiecīgās regulatīvās struktūras. Tas nodrošina, ka celtnis atbilst drošības standartiem, piemēram, ISO, CE vai citiem reģionālajiem standartiem.

Dokumentācija: Crane tehniskā dokumentācija, ieskaitot rokasgrāmatas darbībai, uzturēšanai un drošības vadlīnijām, ir sagatavota un nodota klientam.

7. Piegāde un uzstādīšana
Transports: celtnis tiek rūpīgi izjaukts (ja nepieciešams) un tiek transportēts uz uzstādīšanas vietu.

Instalācija uz vietas: celtnis tiek atkārtoti samontēts, uzstādīts un kalibrēts klienta atrašanās vietā. Tas var ietvert sliedu uzstādīšanu, celtņa celiņu sistēmas pielāgošanu un tālvadības sistēmu iestatīšanu.

Operatora apmācība: operatori ir apmācīti, kā izmantot tālvadības sistēmu un kā droši un efektīvi rīkoties ar celtni.

8. Atbalsts pēc instalācijas
Pārņemšana: celtnis tiek pārbaudīts pēdējo reizi uzstādīšanas vietā, lai nodrošinātu, ka tas darbojas, kā paredzēts reālās pasaules apstākļos.

Apkope un apkalpošana: tiek sniegti pastāvīgi apkopes pakalpojumi, lai nodrošinātu, ka celtnis paliek optimālā darba stāvoklī, ieskaitot ikdienas pārbaudes un remonta pakalpojumus, ja nepieciešams.

Darbnīcas skats:

Uzņēmums ir uzstādījis inteliģentu aprīkojuma pārvaldības platformu un ir uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplekti (komplekti), un aprīkojuma tīkla likme sasniegs 95%. 32 Metināšanas līnijas ir izmantotas, 50 ir plānotas uzstādīt, un visas produktu līnijas automatizācijas ātrums ir sasniedzis 85%.
