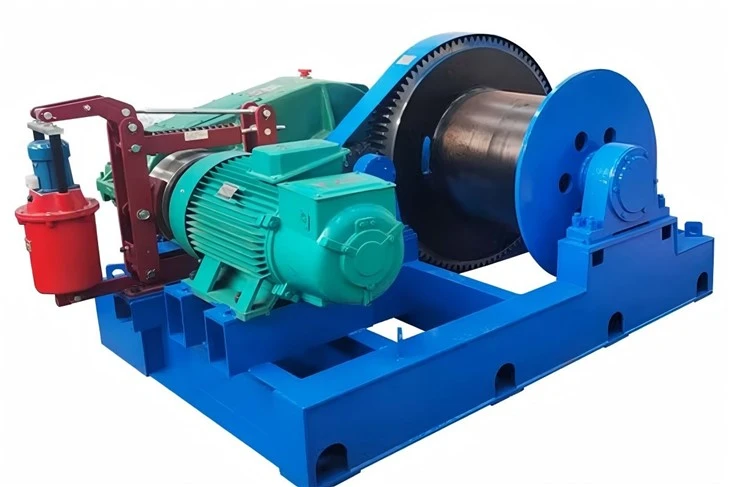

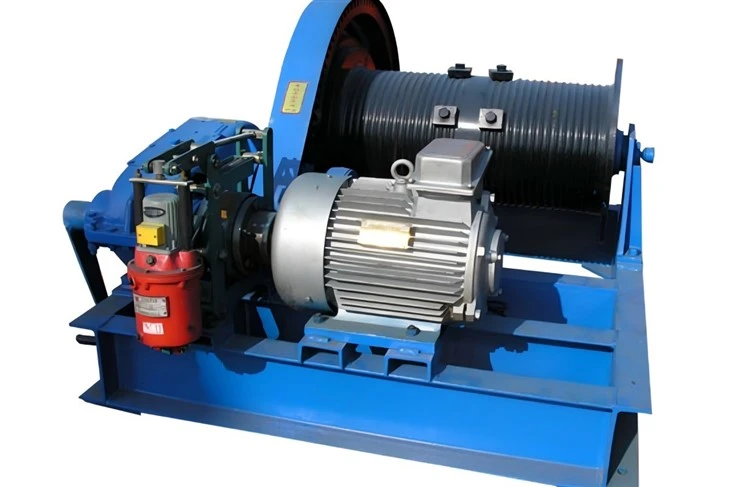

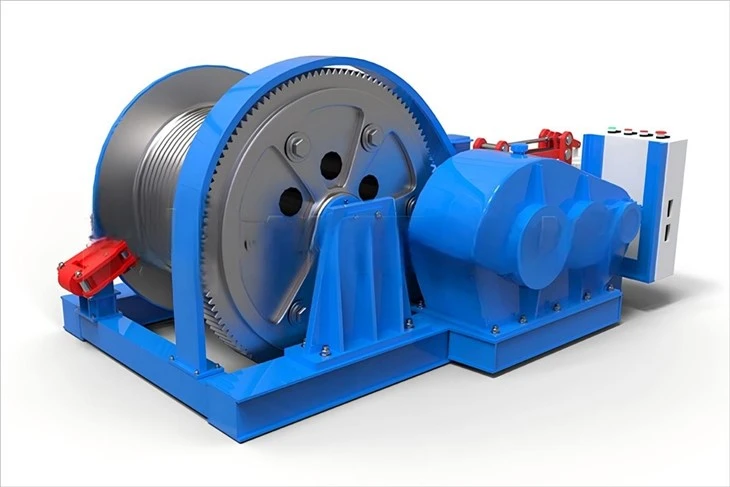

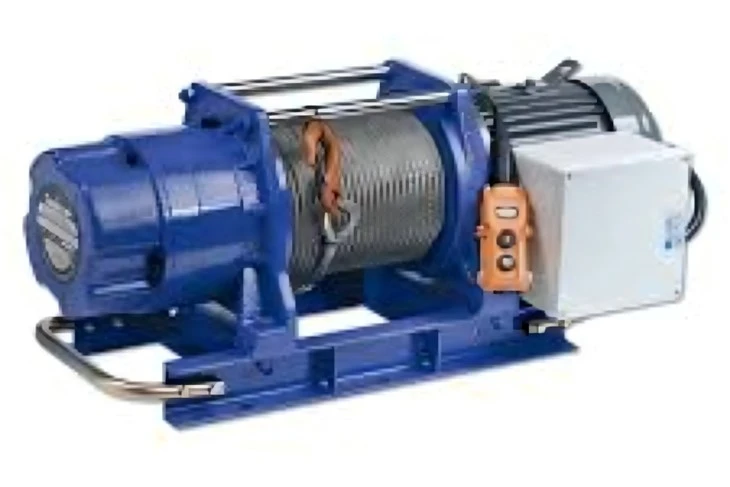

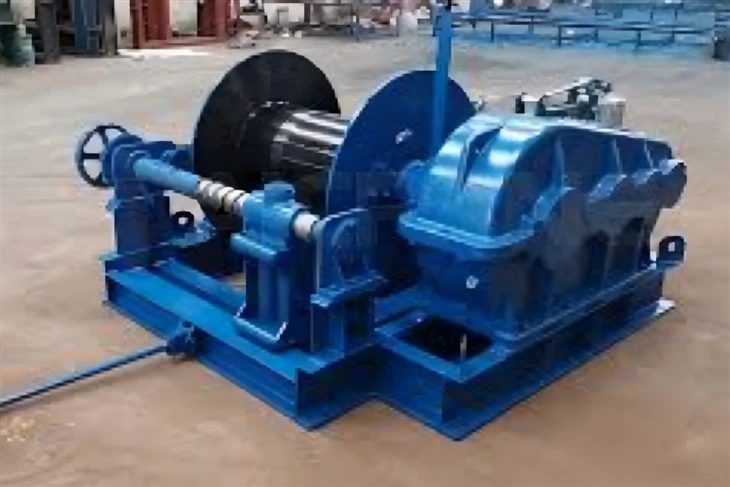

Rūpnieciskā elektriskā vinča

Rūpnieciskā elektriskā vinča ir jaudīga pacelšanas un vilkšanas ierīce, kas paredzēta lieljaudas lietojumiem. Aprīkots ar elektromotoru, tas nodrošina efektīvu un uzticamu darbību smagu kravu pārvietošanai būvniecībā, kalnrūpniecībā, kuģu būvētavās, noliktavās un dažādos rūpniecības apstākļos.



Ietilpība: 1-1200 ton

Virves garums: 6-2500 m

Pacelšanas augstums: pielāgots atbilstoši klientu vietnes apstākļiem

Plosīts spriegums: 220v ~ 690v, 50-60 Hz, 3ph maiņstrāvas

Aizsardzības klase: IP54 IP55

Celtņa vadības režīms: PendControl \/ tālvadības pults \/ salona vadība



1. Vesela vinčas komponenti

Visā rūpniecisko elektrisko vinčas komponentu komplektā parasti ietilpst šādi:

1. Elektromotors
Nodrošina spēku vinčai.

Var būt AC vai DC, atkarībā no lietojumprogrammas.

Nāk dažādos jaudas vērtējumos, pamatojoties uz slodzes jaudu.

2. pārnesumkārba (reduktors)
Samazina motora ātrumu un palielina griezes momentu.

Parastie tipi: planētu, spirālveida vai tārpa pārnesumu reduktoru.

3. Bungas
Cilindriska daļa, kur ir brūce stiepļu virve vai kabelis.

Paredzēts pat spolei un augstu izturību.

4. stiepļu virve vai tērauda kabelis
Izmanto kravu vilkšanai vai pacelšanai.

Nāk dažādos diametros un garumā.

5. bremžu sistēma
Nodrošina drošību, turot slodzi, kad jauda ir izslēgta.

Ietver elektromagnētiskās bremzes, hidrauliskās bremzes vai mehāniskās bremzes.

6. sajūgs (pēc izvēles)
Izmanto, lai iesaistītu vai atvienotu bungas no motora.

7. Vadības sistēma
Ietver spiedpogas kulonu vadību, tālvadības pulti vai PLC vadību.

Izmanto vinčas droši darbībai.

8. Rāmis un bāze
Lieljaudas struktūra, lai atbalstītu vinčas komponentus.

9. Ierobežot slēdžus un drošības ierīces
Novērš bungas pārmērīgu ceļojumu un uzlabo drošību.



2. ierobežot slēdža drošības ierīci

Ierobežojuma slēdzis ir būtiska drošības ierīce rūpnieciskajā elektriskajā vinčā, kas novērš Overtravel, nodrošinot drošu un efektīvu darbību. Tas automātiski aptur vinču, kad tiek sasniegta iepriekš noteikta pozīcija, aizsargājot gan aprīkojumu, gan personālu.

Rūpnieciskās elektriskās vinčas ierobežojuma slēdža funkcijas
Novērš nepamanīt un nepamanīt - aptur vinču, kad slodze sasniedz augstāko vai zemāko punktu.

Uzlabo drošību - samazina negadījumu risku pārmērīgas kustības dēļ.

Aizsargā aprīkojumu - novērš mehāniskus bojājumus, apturot darbību ārpus drošām robežām.

Uzlabo efektivitāti - automatizē apturēšanas punktus, samazinot manuālo uzraudzību.

Vinčās izmantoto ierobežojumu slēdžu veidi
Rotācijas robežas slēdzis - darbi, pamatojoties uz bungu rotāciju un apstāšanās iepriekš iestatītajos pagriezienos.

Sviras tipa ierobežojuma slēdzis-aktivizēts, kad kustīga daļa fiziski saskaras ar slēdža sviru.

Tuvuma ierobežojuma slēdzis - izmanto sensorus, lai noteiktu pozīciju bez fiziska kontakta.

Elektromehāniskā robeža slēdzis - izmanto elektriskos kontaktus, lai samazinātu jaudu, kad tas tiek aktivizēts.



3. Drošības ierīce

Rūpnieciskās elektriskās vinčas ir aprīkotas ar dažādām drošības ierīcēm, lai nodrošinātu drošu darbību un novērstu negadījumus. Šeit ir dažas kopīgas drošības funkcijas:

1. Avārijas apstāšanās poga
Ļauj nekavējoties izslēgt vinču ārkārtas gadījumā.

2. Pārslodzes aizsardzība
Novērš vinčai pacelt kravas, kas pārsniedz tās nominālo jaudu, izmantojot slodzes ierobežotājus vai griezes momenta ierobežotājus.

3. ierobežot slēdžus
Augšējā un apakšējā robeža slēdži automātiski aptur vinču, kad āķis sasniedz augstāko vai zemāko stāvokli, novēršot pārmērīgu ceļojumu.

4. Bremžu sistēma
Elektromagnētiskās vai mehāniskās bremzes: nodrošina, ka slodze paliek stāvoklī, kad jauda tiek nogriezta.

Neveiksmīgas bremzes: strāvas padeves pārtraukuma gadījumā automātiski iesaistieties.

5. Termiskā aizsardzība
Motora aizsardzība pret pārkaršanu, lai novērstu bojājumus pārmērīgas temperatūras dēļ.

6. pret divu bloku ierīci (ATB)
Novērš āķa bloka sadursmi ar vinčas bungu, kas var izraisīt kabeļa bojājumus vai kļūmju.

7. Slack virvju detektors
Atklāj vaļīgus vai atslābus kabeļus un aptur vinču, lai novērstu nepareizu darbību.

8. Drošības sajūgs
Novērš pēkšņu pārslodzi un aizsargā pārnesumkārbu un motoru.

9. Stiepļu virvju ceļvedis un bungu sargi
Palīdz stiepļu virvi pareizi izlīdzināt uz bungas un novērš virves slīdēšanu vai sapīšanos.

10. Tālvadības pults un bezvadu vadība
Samazina risku operatoriem, ļaujot viņiem kontrolēt vinču no droša attāluma.

11. Pretvieuma sistēma (uzlabotām vinčām)
Palīdz stabilizēt slodzi un samazina nevēlamu šūpošanos.

4. Skice









Rūpnieciskā elektriskā vinča ir jaudīga celšanas un vilkšanas ierīce, ko izmanto būvniecības, ražošanas, jūras un kalnrūpniecības rūpniecībā. Tas piedāvā vairākas priekšrocības salīdzinājumā ar manuālām vai hidrauliskām vinčām, padarot to par vēlamo izvēli lieljaudas operācijām. Šeit ir daži galvenie ieguvumi:

1. Augsta efektivitāte un jauda
Elektriskās vinčas nodrošina konsekventu un uzticamu veiktspēju ar spēcīgu vilkšanas spēju.

Viņiem ir nepieciešami minimāli cilvēka pūles, salīdzinot ar manuālām vinčām.

2. Viegla darbība
Vienkāršas spiedpogas vadības ierīces padara operāciju taisnu.

Daudziem modeļiem ir ar tālvadības pults iespējām drošākai apstrādei.

3. Izmaksa
Zemākas uzturēšanas izmaksas, salīdzinot ar hidrauliskajām sistēmām.

Nav nepieciešams degviela vai hidrauliskais šķidrums, samazinot darbības izdevumus.

4. Videi draudzīgs
Neizraisa emisijas, padarot to par tīrāku iespēju, nekā ar degvielu darbināmas alternatīvas.

Darbojas klusi, salīdzinot ar dīzeļdegvielu vai hidrauliskām vinčām.

5. Drošības funkcijas
Aprīkots ar aizsardzību pret pārslodzi, ārkārtas apstāšanās funkcijām un automātiskām bremzēšanas sistēmām.

Samazina negadījumu risku, ko izraisa pēkšņas neveiksmes.

6. Daudzpusība
Var izmantot dažādiem lietojumiem, piemēram, pacelšanai, vilkšanai un lielām kravām.

Piemērots noliktavām, kuģu būvētavām, celtniecības vietām un rūpnieciskajām rūpnīcām.

7. Konsekventa veiktspēja
Nodrošina gludas un kontrolētas vilkšanas\/celšanas operācijas.

Degvielas vai šķidruma variāciju dēļ nav veiktspējas svārstību, kā redzams hidrauliskajās sistēmās.





Rūpnieciskās elektriskās vinčas tiek plaši izmantotas dažādās nozarēs, lai paceltu, vilktu un pozicionētu smagas kravas. Šeit ir dažas no to galvenajām lietojumprogrammām:

1. Būvniecības nozare
Celtniecības materiālu pacelšana, piemēram, tērauda sijas, cementa maisiņi un mašīnas.

Uzcēlības sastatnes un strukturālās sastāvdaļas.

Kravu vilkšana būvlaukumos.

2. Jūras un kuģu būve
Kuģu noenkurošana un pietauvošanās.

Vilkšanas laivas un kravas apstrāde uz dokiem.

NET izvietošana un izgūšana zvejas operācijās.

3. Kalnrūpniecības nozare
Smago materiālu pārvadāšana pazemes un atvērto bedru ieguvē.

Rūdas un aprīkojuma pacelšana no dziļām vārpstām.

Pavelkot konveijera jostas un mašīnas.

4. Noliktavas un loģistika
Smagas kravas pārvietošana uzglabāšanas telpās.

Preču iekraušana un izkraušana no kravas automašīnām un konteineriem.

Lielu kastu vai rūpniecisko komponentu novietošana.

5. ražošanas nozare
Smago mašīnu detaļu pacelšana un salikšana.

Izejvielu apstrāde ražošanas iekārtās.

Palīdzība automatizētu ražošanas līniju darbībā.

6. naftas un gāzes rūpniecība
Urbšanas operācijas, paceļot urbšanas iekārtas.

Pavelkot un novietojot cauruļvadus.

Palīdzība jūras naftas platformas operācijās jūrā un krastā.

7. Dzelzceļa un transports
Pārvietojošie dzelzceļa un smagie komponenti.

Palīdzība dzelzceļa sliedu apkopē un remontā.

Smago kravu iekraušana un izkraušana pie depo.

8. Elektrostacijas un komunālo pakalpojumu uzturēšana
Transformatoru un citu elektrisko aprīkojuma pacelšana.

Palīdzība elektrolīniju un apakšstaciju uzturēšanā.

Kabeļu vilkšana enerģijas pārvades projektiem.





Šeit irRūpnieciskās elektriskās vinčas ražošanas procedūra:

1. Dizains un inženierija
Prasību analīze no klientiem (slodzes ietilpība, jaudas avots, ātrums utt.).

CAD modelēšana un strukturālā analīze.

Elektriskās un mehāniskās sastāvdaļas izvēle.

2. Materiāla iepirkums
Augstas kvalitātes izejvielas, piemēram, tērauds, motori, pārnesumi un elektriskās sastāvdaļas.

Materiālu kvalitātes pārbaude pirms ražošanas.

3. Griešana un apstrāde
Tērauda plāksnes un vārpstu griešana pēc izmēra, izmantojot lāzera vai plazmas griešanu.

CNC pārnesumu, vārpstu un bungu komponentu apstrāde.

Strukturālo daļu metināšana un montāža.

4. Motora un pārnesumkārbas komplekts
Elektromotora uzstādīšana atbilstoši specifikācijām.

Pārnesumkārbas montāža un eļļošana vienmērīgai darbībai.

5. Elektriskās sistēmas uzstādīšana
Vadības paneļu, ierobežojumu slēdžu un tālvadības sistēmu vadi.

Motora pārbaude un integrācija ar drošības mehānismiem.

6. Glezniecība un virsmas ārstēšana
Pretkorozijas ārstēšana (smilšu strūkla, grunts pārklājums).

Galīgā gleznošana vai pulvera pārklājums izturībai.

7. Asambleja un integrācija
Visu komponentu, ieskaitot bungu, motora, pārnesumkārbas un elektriskās sistēmas, salikšana.

Visu daļu pareizi izlīdzināšana un nostiprināšana.

8. Kvalitātes kontrole un pārbaude
Slodzes pārbaude, lai nodrošinātu nominālo jaudu.

Elektriskās drošības testi (izolācijas pretestība, sprieguma pārbaude).

Funkcionalitātes testi (ātrums, bremzēšana, avārijas pietura).

9. Iepakojums un nosūtīšana
Lielu daļu izjaukšana ērtai pārvadāšanai.

Aizsardzības iepakojums ar koka kastēm vai tērauda rāmjiem.

Sūtījums atbilstoši klienta galamērķim.





Uzņēmums ir uzstādījis inteliģentu aprīkojuma pārvaldības platformu un ir uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplekti (komplekti), un aprīkojuma tīkla likme sasniegs 95%. 32 Metināšanas līnijas ir izmantotas, 50 tiek plānotas uzstādīt un sasniegt visu produktu līnijas automatizācijas ātrumu.
