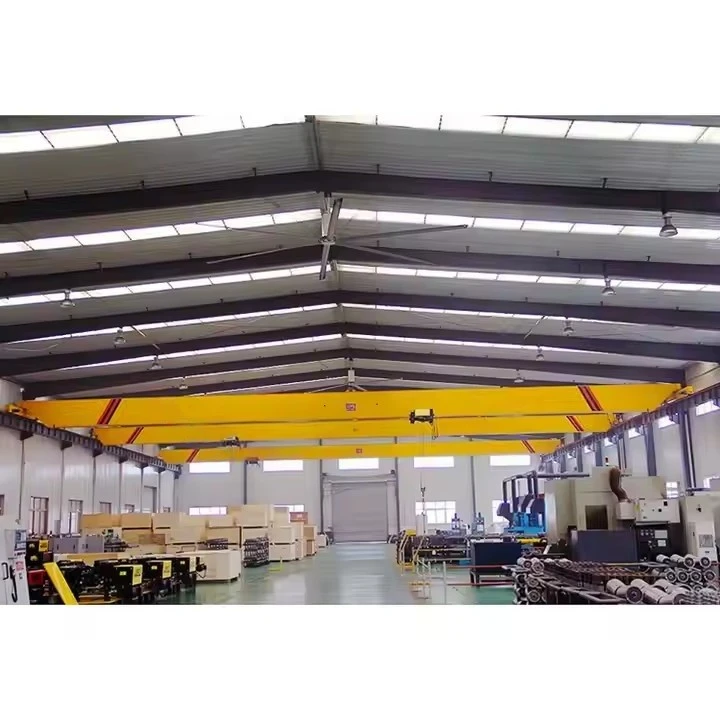

5 tonnu vienas sijas augšējais celtnis ar pacēlāju



A 5 tonnu vienas sijas augšējais celtnis ar pacēlājuir izplatīts materiālu{0}}apstrādes risinājums, ko izmanto darbnīcās, noliktavās un rūpnieciskās iekārtās. Tās galvenās sastāvdaļas ietver:

1. Tilta sija (tālā sija)

Primārā slodzes-nesošā konstrukcija, parasti viena I-sija vai kastes sija.

Atbalsta pacēlāju un ratiņus, aptverot līča platumu.



2. Gala kravas automašīnas (gala vagoni)

Atrodas abos tilta sijas galos, izvietojot riteņus.

Aprīkots arriteņu komplektikustībai pa skrejceļa sliedēm.



3. Pacēlāja vienība

Pacelšanas mehānisms, parasti anelektriskais trošu pacēlājsvai ķēdes pacēlājs.

Ietver:

Motors(pacelšanai/nolaišanai)

Bungas vai ķēdes zobrats(virves/ķēdes uztīšanai)

Bremžu sistēma(kravas drošībai)

Āķa bloks(kravu piestiprināšanai)



4. Ratiņi

Montāža, kas nes pacēlāju visā tilta sijas garumā.

Var būt atsevišķs motorsbraucieni ar ratiņiem(pārbrauciens).



5. Skrejceļa sistēma

Sastāv noskrejceļa sliedes(uzstādīts uz ēkas kolonnām vai brīvi stāvošiem balstiem).

Atbalsta celtņa kustību garlīča garums(ilgs ceļojums).



6. Elektriskā sistēma un vadības ierīces

Barošanas avots(parasti izmantojotfestonu sistēmavai vadītāju stieņi).

Vadības kulons(piekares stacija) vairadio tālvadības pultsdarbībai.

Ierobežojuma slēdži(lai novērstu pārmērīgu{0}}ceļošanu).



.

7. Buferi un buferi

Absorbējiet triecienu celtņa gājiena galos, lai novērstu bojājumus.



8. Izvēles piederumi

Celtņa svari(kravu svēršanai).

Pret{0}}šūpošanās sistēma(precīzai kravas pozicionēšanai).

Mainīgas frekvences piedziņa (VFD)vienmērīgākai darbībai.

Skice



Galvenā tehniskā



A 5 tonnu vienas sijas augšējais celtnis ar pacēlājuir daudzpusīgs un rentabls{0}}pacelšanas risinājums, ko plaši izmanto darbnīcās, noliktavās un ražošanas iekārtās. Šeit ir tāsgalvenās priekšrocības:

1. Izmaksu{1}}efektīvs risinājums

Zemākas sākotnējās izmaksas salīdzinājumā ar divsiju celtņiem.

Samazināti uzstādīšanas un uzturēšanas izdevumi.

Ideāli piemērots vieglas un vidējas slodzes{0}}celšanai (līdz 5 tonnām).

2. Vietas-taupošs dizains

Kompakta konstrukcija ar vienu siju, kas prasa mazāku augstumu.

Piemērots telpām ar ierobežotu vietu.

3. Vienkārša uzstādīšana un apkope

Vienkārša struktūra ar mazāk komponentu, padarot uzstādīšanu ātrāku.

Pacēlāju un ratiņu sistēmu ir viegli pārbaudīt un uzturēt.

4. Augsta efektivitāte un vienmērīga darbība

Elektriskais pacēlājs nodrošina precīzu kravas pārvietošanu.

Vienmērīga pārvietošanās pa skrejceļa siju precīzai pozicionēšanai.

Pieejamsmanuāla (rokas-stumta) vai motorizētaratiņu iespējas.

5. Daudzpusīgas lietojumprogrammas

Lietots indarbnīcas, noliktavas, montāžas līnijas un materiālu apstrāde.

Savietojams artrošu pacēlāji vai ķēdes pacēlājiatkarībā no celšanas vajadzībām.

6. Pielāgojamas opcijas

Regulējams laidums, pacelšanas augstums un ātrums.

Var darbināt caurkulonu vadība, tālvadības pults vai kabīne.

7. Uzticami drošības līdzekļi

Aprīkots arpārslodzes aizsardzība, gala slēdži un avārijas apturēšana.

Izturīgā konstrukcija nodrošina stabilas un drošas celšanas darbības.

8. Energoefektīvs-un zems trokšņa līmenis

Mūsdienu pacēlāji patērē mazāk enerģijas un darbojas klusi.



A 5 tonnu vienas sijas augšējais celtnis ar pacēlājuir daudzpusīgs celšanas risinājums, ko plaši izmanto dažādās nozarēs materiālu apstrādei. Tā kompaktais dizains, rentabilitāte-un efektīva darbība padara to piemērotu vidējas-slodzes lietojumiem. Zemāk irgalvenās lietojumprogrammas:

1. Ražošanas un montāžas līnijas

Izmanto izejvielu, mašīnu detaļu un gatavās produkcijas celšanai un pārvietošanai.

Izplatīts automobiļu, tērauda un mašīnu ražošanas rūpnīcās.

2. Noliktavas un loģistika

Efektīvi iekrauj/izkrauj preces, paletes un smagas pakas.

Ideāli piemērots izplatīšanas centriem un noliktavām.

3. Celtniecība un būvmateriālu apstrāde

Pārvadā tērauda sijas, betona blokus un celtniecības materiālus.

Palīdz saliekamo konstrukciju montāžā.

4. Elektrostacijas un enerģētikas sektors

Apstrādā ģeneratorus, turbīnas un smagas elektriskās sastāvdaļas.

Izmanto apkopes un uzstādīšanas darbos.

5. Metāla un kalnrūpniecības rūpniecība

Pārvieto metāla loksnes, spoles un kalnrūpniecības iekārtas.

Atbalsta lietuves un metālapstrādes vienības.

6. Papīra un poligrāfijas rūpniecība

Paceļ smagos papīra ruļļus un drukas iekārtas.

7. Aviācija un kuģu būve

Montē lidmašīnu daļas un kuģu sastāvdaļas.



Ražošanas procedūra a5 tonnu vienas sijas augšējais celtnis ar pacēlājuietver vairākus galvenos posmus, sākot no projektēšanas un materiālu iepirkuma līdz montāžai un testēšanai. Tālāk ir sniegts detalizēts tipiskā ražošanas procesa apraksts:

---

1. Dizains un inženierija

Klientu prasību analīze: Nosakiet attālumu, pacelšanas augstumu, slodzes klasi (FEM/ISO), barošanas avotu un darbības vidi.

CAD dizains: Izveidot 3D modeļus un tehniskos rasējumus (sijas, gala ratiņi, pacēlājs, elektrosistēma).

Strukturālie aprēķini: pārbaudiet siju un nesošo konstrukciju kravnesību, deformāciju un sprieguma analīzi.

Atbilstība normatīvajiem aktiem: Nodrošiniet atbilstību standartiem (ISO, DIN, FEM, ASME vai vietējiem kodiem).

---

2. Materiālu sagāde

Galvenā sija: Tērauda plāksnes (parasti Q235B vai Q345B Ķīnas standartiem; ASTM A36/A572 starptautiskā mērogā).

Gala ratiņi: kastes-daļa vai izgatavots tērauds ar riteņiem, buferiem un piedziņas mehānismiem.

Pacēlāja vienība: iegādājieties vai izgatavojiet 5-tonnu elektrisko trošu/ķēžu pacēlāju (piemēram, KONE, Demag vai pēc pasūtījuma izgatavotu).

Elektriskās sastāvdaļas: Motori, vadības paneļi, kulons/radio tālvadības pults, gala slēdži un kabeļi.

---

3. Galveno komponentu izgatavošana

A. Galvenās sijas izgatavošana

Griešana: Tērauda plāksnes tiek sagrieztas, izmantojot CNC plazmas/oksi{0}}degvielas griešanu līdz vajadzīgajiem izmēriem.

Metināšana:

Sijas un atloku plākšņu montāža I-sijas vai kastes-siju konstrukcijā.

Automātiskā iegremdētā loka metināšana (SAW) augstas{0}}stiprības, deformācijas-bezām šuvēm.

Iztaisnošana: termiskā apstrāde vai hidrauliskā presēšana, lai labotu metināšanas kropļojumus.

Urbšana: Caurumi savienojumiem (gala ratiņi, pacēlāju ratiņu sliedes).

B. Gala ratiņi

Izgatavot riteņu blokus, rāmjus un piedziņas (motoru, ātrumkārbu, bremzes).

Samontējiet riteņus (braukšanai ar tiltu) ar pret{0}}nobraukšanas aizsargiem.

C. Pacēlāja ratiņi

Izgatavojiet ratiņu rāmi, lai uzstādītu pacēlāju uz sijas apakšējā atloka.

Uzstādiet ratiņu riteņus, motoru un pārnesumkārbu šķērsvirziena kustībai.

---

4. Virsmas apstrāde un krāsošana

Strāvas spridzināšana: Notīriet virsmas, lai noņemtu rūsu un uzlabotu krāsas saķeri.

Gruntēšana: uzklājiet pretkorozijas grunti (piem., ar epoksīda cinku-bagātu).

Augšējais pārklājums: Rūpnieciskā emaljas krāsa (krāsa pēc klienta specifikācijām).

---

5. Elektriskās sistēmas montāža

Uzstādiet tilta/ratiņu braukšanas motorus, pacēlāja motoru un vadības paneli.

Vadu ierobežošanas slēdži, avārijas apturēšana un strāvas padeve (bīdāmās kabeļu spoles vai sienu sistēmas).

Pārbaudiet elektriskās drošības funkcijas (pārslodzes aizsardzība, fāžu secība).

---

6. Galīgā montāža un testēšana

A. Mehāniskā montāža

Uzstādiet gala ratiņus uz galvenās sijas.

Uzstādiet pacēlāju un ratiņus uz sijas.

Pievienojiet skrejceļa sliedes (ja ir komplektā) un izlīdziniet, lai nodrošinātu vienmērīgu pārvietošanos.

B. Funkcionālie testi

Nē-Slodzes pārbaude: Palaidiet celtni visos virzienos (pacelšana, ratiņi, tilta pārvietošanās).

Slodzes pārbaude:

Statiskais tests: Paceliet 1,25 × nominālo slodzi (6,25 tonnas) 10 minūtes; pārbaudiet novirzi.

Dinamiskais tests: Darbiniet ar 1,1 × nominālo slodzi (5,5 tonnas) ar visām kustībām.

Drošības pārbaudes: pārbaudiet bremzes, gala slēdžus un avārijas apturēšanu.

---

7. Dokumentācija un piegāde

Sagatavojiet rokasgrāmatas (ekspluatācija, apkope, detaļu saraksts).

Izsniegt pārbaudes sertifikātus (rūpnīcas pieņemšanas tests, FAT).

Iepakojiet un nosūtiet (nojaukts{0}}vai salikts atkarībā no loģistikas).
