Virs galvas celtnis brīvi stāvošs



Tādsvirs galvas brīvi stāvošs celtnisir pacelšanas aprīkojuma veids, kas paredzēts materiālu apstrādei noteiktā apgabalā, kur celtņa struktūra ir pašpietiekama un tai nav nepieciešama pieķeršanās esošajiem ēku balstiem. Parasti tas sastāv no horizontālām sijām (saukti par sijām), kas pārvietojas pa fiksētu skrejceļu vai trasi, ko atbalsta brīvi stāvošas kolonnas vai rāmji. Šos celtņus parasti izmanto noliktavās, ražotnēs un āra lietojumos, kur esošās ēku konstrukcijas nevar atbalstīt tradicionālo augšējo celtni.

Galvenās funkcijas ir:

Mobilitāte:Piedāvā kustību gar horizontālajām un vertikālajām asīm, ļaujot precīzi novietot smagas kravas.

Pielāgojams dizains:Brīvi stāvošus celtņus var pielāgot augstuma, diapazona un celšanas spējas ziņā.

Nav nepieciešams būvēt modifikāciju:Krāna neatkarīgā atbalsta struktūra padara to ideālu iespēju, kur jumta vai ēkas atbalsts nav iespējams.

Šie celtņi tiek vērtēti pēc to daudzpusības, viegli uzstādīšanas un elastības, apstrādājot dažādas slodzes jaudas rūpniecības vidē.

Garantija: 1 gads

Svars (kg): 1000 kg

Funkcija: Bridge Crane

Stāvoklis: jauns

Novērtēts pacelšanas brīdis: 100kn

Maks. Pacelšanas slodze: 32T

Span: 3-28 m

Vadības metode: tālvadības pults vai salona vadība

Darba pienākums: A 3- A8

Krāsa: dzeltena .Red. Oranžs vai pielāgots

Pacelšanas mehānisms: elektriskais pacēlājs





Tilts (sijus)

Horizontālā struktūra, kas atrodas visā darba zonā. Tas pārvadā pacēlāju un ļauj kustēties sānu. Tilts var būt viens vai dubultā sija, atkarībā no lietojumprogrammas un slodzes ietilpības.





Pacelt

Protams ir celšanas mehānisms, kas piestiprinās pie slodzes caur āķiem, siksnām vai citām celšanas ierīcēm. To var manuāli darbināt, elektriski vai pneimatiski atkarībā no celtņa pielietojuma.



Ratiņi

Ratiņi dodas gar tilta siju un pārvadā pacēlāju. Tas nodrošina horizontālu kustību pāri celtņa laiduma platumam, pārvietojot slodzi uz otru.

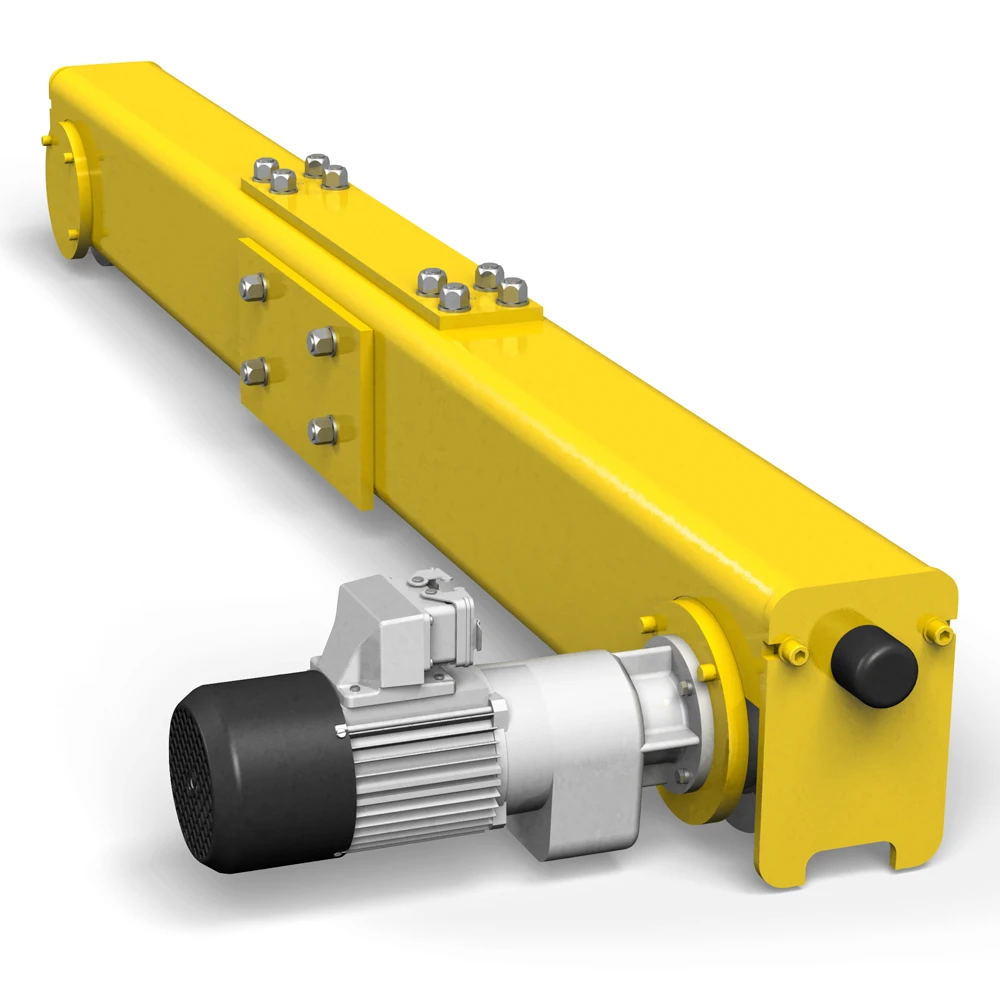

Gala kravas automašīnas

Atrodas abos tilta galos, galu kravas automašīnu mājas riteņi, kas ļauj tiltam pārvietoties pa skrejceļa sliedēm. Viņi savieno tiltu ar skrejceļa sistēmu.



Vadības sistēma

Vadības sistēma pārvalda celtņa kustības, parasti izmantojot vadu vai bezvadu vadības paneli. Operatori kontrolē pacēlāja, ratiņu un tilta kustību, lai precīzi paceltu un pozicionētu kravas.



Barošanas avots

Jauda tiek piegādāta celtņa pacēlājam un ratiņiem, izmantojot Festoon kabeļus, vadītāju stieņus vai kabeļu ruļļus, nodrošinot elektrību celtņa darbībai.



Buferi un apstājas

Šīs drošības funkcijas ir uzstādītas skrejceļa galos un ratiņu ceļojuma ceļā, lai novērstu pārmērīgu ceļojumu vai sadursmes.



Bremzēšanas sistēma

Šī sistēma nodrošina drošu un kontrolētu slodzes celšanu un nolaišanu. Tas arī novērš celtni vai ratiņus negaidīti pārvietoties.



Celtņa ritenis

1) riteņu konstrukcija

Riteņu materiāls: Riteņi parasti tiek izgatavoti no augstas izturības tērauda, ​​lai izturētu smago celtņa slodzi. Tērauda riteņiem ir augsta nodiluma izturība un slodzes spēja.

Riteņu struktūra: Riteņi parasti tiek veidoti kā apaļa vai gredzena formas ar iekšējām rievām, lai pielāgotos sliežu ceļa formai un nodrošinātu stabilu kontakta virsmu. Riteņa iekšējā cauruma konstrukcijai arī jāatbilst asij, lai nodrošinātu, ka riteni var pareizi uzstādīt.

2) Riteņu tips

Piedziņas ritenis: piedziņas ritenis ir ratiņu skriešanas mehānisma galvenais jaudas ritenis, kuru vada elektromotors, un vada ratiņus, lai pārvietotos pa trasi caur transmisijas sistēmu. Piedziņas ritenim parasti ir augsta nodiluma izturība un slodzes spēja.

Pasīvais ritenis: Pasīvais ritenis tiek izmantots, lai atbalstītu ratiņus un vadītu tā kustības virzienu, un tas tieši nepārraida jaudu. Pasīvā riteņa projektēšanas prasības ir vienlīdz augstas, lai nodrošinātu ratiņu stabilu darbību.

Celtņa āķis

Divstāvu tilta celtņa āķis ir svarīga celtņu sistēmas sastāvdaļa. Tas var sagrābt, pacelt un pārvadāt materiālus caur tā īpašo dizainu un struktūru. Lai nodrošinātu celtņa efektivitāti un drošību, ir jāpievērš īpaša uzmanība materiālam, struktūrai, uzstādīšanai un uzturēšanai. Regulāra pārbaude un uzturēšana ir atslēga, lai nodrošinātu āķa ilgtermiņa stabilu darbību.

1) Regulāra pārbaude: āķis regulāri jāpārbauda, ​​vai nav konstrukcijas integritāte, ieskaitot āķa korpusa, gultņu, slēdzeņu un citu komponentu nodilumu. Pārbaude ietver arī to, vai āķa ķermenim ir plaisas, deformācija un citas problēmas.

2) Eļļošana un apkope: āķa rotējošajai daļai ir nepieciešama regulāra eļļošana un apkope, lai samazinātu berzi un nodilumu un pagarinātu kalpošanas laiku.

3) Aizvietošana un remonts: ja āķis ir smagi nēsāts, bojāts vai tam ir citi drošības apdraudējumi, tas ir jānomaina vai jāremontē savlaicīgi. Āķa uzturēšana un nomaiņa jāveic saskaņā ar ražotāja noteikumiem un standartiem.

Motors

Motora uzturēšana

1) Regulāra pārbaude: regulāri pārbaudiet motora darbības stāvokli, ieskaitot motora temperatūru, vibrāciju, troksni utt. Pārbaudiet motora izolācijas pretestību un tinumu stāvokli, lai nodrošinātu tā normālu darbību.

2) Tīrīšana un eļļošana: turiet motoru tīru un regulāri notīriet putekļus un gružus motora iekšpusē. Eļļojiet gultņus un citas kustīgas detaļas, lai samazinātu berzi un nodilumu.

3) Aizvietošana un remonts: kad motors neizdodas, tas jālabo vai jāmaina laikā. Neveiksme var ietvert pārkaršanu, patoloģisku vibrāciju, troksni un citas motora problēmas.

.





Skaņas un gaismas trauksmes sistēma& limitu slēdzis

1. Skaņas un gaismas trauksmes sistēma

1) BRĪDINĀJUMA FUNKCIJA: Skaņas un gaismas trauksmes sistēmas galvenā funkcija ir brīdināt operatoru un apkārtējo personālu par celtņa darbības stāvokli. Tas var izstarot skaņas trauksmes signālus un mirgojošus gaismas signālus, lai piesaistītu uzmanību.

2) Drošības atgādinājums: Sistēmu parasti izmanto, lai operatoram atgādinātu par patoloģiskiem celtņa apstākļiem, piemēram, pārslodzi, brīdinājumu par sadursmi vai sasniedzot robežas stāvokli.

2. ierobežojuma slēdzis

1) Pozīcijas kontrole: Ierobežotos slēdžus izmanto, lai noteiktu katra celtņa kustīgā mehānisma darbības stāvokli, lai neļautu celtnim pārsniegt projektēšanas diapazonu darbības laikā. Tie palīdz aizsargāt celtņa mehānisko struktūru un slodzes drošību.

2) Automātiska apstāšanās: Kad celtnis vai tā piederumi tuvojas vai sasniedz iestatīto ierobežojuma stāvokli, ierobežojuma slēdzis izraisīs automātisku apstāšanos, lai novērstu turpmāku kustību, lai izvairītos no bojājumiem.



Drošības ierīces

1) Pārslodzes aizsardzības ierīce: Kravas pārslodzes aizsardzības ierīce tiek izmantota, lai uzraudzītu celtņa slodzi, lai neļautu slodzei pārsniegt aprīkojuma projektēšanas jaudu. Kad slodze pārsniedz drošības diapazonu, ierīce nosūtīs trauksmes signālu un automātiski pārtrauks pacelt vai citas kustības, lai aizsargātu aprīkojuma un slodzes drošību.

2) Avārijas apturēšanas ierīce: avārijā operators var nekavējoties apturēt visas celtņa kustības caur avārijas apturēšanas ierīci, lai novērstu negadījumus. Parasti iestatīts uz darbības paneļa un galvenajām pozīcijām, lai ātri iedarbinātu.

3) Drošības jostas un apsardzes pasti: Drošības jostas un apsarges tiek izmantotas, lai aizsargātu operatorus un apkopes personālu no nejaušiem kritieniem darbības vai apkopes laikā.

4) Bremzēšanas sistēma: bremzēšanas sistēma tiek izmantota, lai kontrolētu celtņa kustīgo ātrumu un apturēšanas stāvokli, lai nodrošinātu vienmērīgu darbību. Vainas vai ārkārtas situācijas gadījumā tiek nodrošināts papildu bremzēšanas spēks.

5) Elektriskās aizsardzības ierīce: novērst īsās ķēdes elektriskajā sistēmā un aizsargā motorus un elektriskos komponentus. Novērst elektrisko sistēmu neveiksmi pārslodzes apstākļos.



Kontroles režīms

1) Manuāla vadība: Manuālā vadība ir tradicionālākā vadības metode, kas kontrolē dažādas celtņa funkcijas, piemēram, pacelšana, pastaigas un ratiņu darbība, izmantojot pogas, slēdžus un kursorsviras operācijas panelī. Darbība un piemērota videi, kurai nav vajadzīgas sarežģītas operācijas, ir vienkārši darboties un piemēroti.

2) Bezvadu tālvadības pults: Bezvadu tālvadības sistēma ļauj operatoram darboties netālu no celtņa vai tālu no tā, un pārraida vadības instrukcijas, izmantojot bezvadu signālus. Uzlabo operatīvo elastību un komfortu, kas ir piemēroti scenārijiem, kuriem operatori prasa pārvietoties un novērot.

3) Automātiska vadība: automātiskā vadības sistēma automātiski veic celtņa operācijas, pamatojoties uz iepriekš iestatītām programmām un parametriem bez cilvēka iejaukšanās. Uzlabo darbības precizitāti un ir piemērots atkārtotam darbam vai scenārijiem, kuriem nepieciešama augsta precizitāte.

4) Datoru vadība: izmantojiet datorus visaptverošai vadībai un uzraudzībai, kā arī darbojieties un uzraudzīt, izmantojot grafisko interfeisu. Spēj reģistrēt un analizēt darbības datus un sniegt atbalstu lēmumu pieņemšanai.



Skice

Galvenie tehniskie dati



A brīvi stāvošs augšējais celtnisPiedāvā vairākas priekšrocības, jo īpaši vidē, kur tradicionālie griesti vai ēku atbalstīti celtņi nav iespējami. Šeit ir galvenie ieguvumi:

1. Neatkarīga struktūra

Tā kā brīvi stāvošie augšējie celtņi nepaļaujas uz ēkas struktūru, lai saņemtu atbalstu, tos var uzstādīt telpās ar vājiem jumtiem vai tur, kur nav pieejams pieskaitāmais atbalsts.

2. Viegla uzstādīšana

Šie celtņi ir samērā viegli uzstādāmi, jo tiem nav vajadzīgas ievērojamas ēkas modifikācijas. Brīvi stāvošās kolonnas tiek pieskrūvētas uz grīdas, padarot uzstādīšanu ātrāku un mazāk graujošu.

3. Pielāgojamība un elastība

Brīvi stāvošus celtņus var pielāgot, lai tas atbilstu dažādām darbvietas konfigurācijām. Tos var izmantot āra vietās, esošajos celtņos vai jebkurā apgabalā, kur pastāvīga struktūra nav pieejama.

4. Pārvietojams

Šos celtņus var izjaukt un pārvietot uz citu vietu objektā vai uz citu vietni, piedāvājot elastību uzņēmumiem ar mainīgām darbības vajadzībām.

5. Rentabls

Salīdzinot ar tradicionālajiem augšējiem celtņiem, kuriem nepieciešama ievērojamas ēkas modifikācijas, brīvi stāvošie celtņi var būt ekonomiskāki, it īpaši objektos, kur strukturālas izmaiņas būtu dārgas.

6. Paaugstināta darba zona

Viņi piedāvā netraucētu grīdas platību zem celtņa sistēmas, ļaujot labākai preču un aprīkojuma pārvietošanai, neveicot darbu ap ēku kolonnām vai sienām.

7. Uzlabota drošība

Brīvi stāvošie celtņi piedāvā precīzu slodzes apstrādi, samazinot negadījumu risku, kas saistīts ar manuālu celšanu. Turklāt viņiem ir iebūvētas drošības funkcijas, piemēram, aizsardzība pret pārslodzi, slēdžu ierobežošana un avārijas pieturvietas.

8. Minimāls ēkas stress

Tā kā tie ir pašpietiekami, brīvi stāvošie celtņi neuzliek stresu ēkas ietvaram, kas ir īpaši izdevīgs vecākām ēkām vai objektiem, kas nav paredzēti celtņu slodzes atbalstam.

9. Daudzpusīgas lietojumprogrammas

Šie celtņi var apstrādāt plašu pacelšanas vajadzību klāstu, sākot no gaismas līdz lieljaudas operācijām, padarot tās piemērotas ražotnēm, noliktavām, darbnīcām un pat āra videi.

Kopumā brīvi stāvošie augšējie celtņi nodrošina daudzpusīgu, izturīgu un efektīvu materiālu apstrādes risinājumu iekārtām, kur ēku atbalstītas sistēmas nav iespējamas.





A brīvi stāvošs augšējais celtnisir piemērots plašam rūpniecisko un komerciālo lietojumu klāstam, kur ir būtiska materiāla apstrāde, jo īpaši vidē, kur ēkas konstrukcija nevar atbalstīt tradicionālo augšējo celtni. Šeit ir daži izplatīti pielietojumi:

1. Ražošanas iespējas

Brīvi stāvošus celtņus plaši izmanto ražotnēs izejvielu, komponentu un gatavo produktu pārvietošanai dažādos ražošanas posmos. Tie ir īpaši noderīgi tādās nozarēs kā automobiļu, kosmosa un smagās tehnikas.

2. Noliktavas

Noliktavās un uzglabāšanas telpās brīvi stāvošie celtņi tiek izmantoti, lai paceltu un pārvietotu smagas paletes, aprīkojumu un inventāra priekšmetus. Tie palīdz optimizēt uzglabāšanu, nodrošinot efektīvu slodzes apstrādi apgabalos, kuriem nav ēku atbalstītas sistēmas.

3. Montāžas līnijas

Brīvi stāvošus celtņus var integrēt montāžas līnijās, ļaujot darbiniekiem ar precizitāti pacelt un novietot komponentus, paātrinot ražošanas procesus un uzlabojot darbplūsmu.

4. Apkopes un remonta veikali

Apkopes iekārtās šie celtņi tiek izmantoti, lai remontētu smago mašīnu vai transportlīdzekļu detaļu pacelšanu un pārvietošanu. Tie ļauj tehniķiem droši un efektīvi strādāt pie lieliem aprīkojuma, piemēram, motoriem vai rūpnieciskām mašīnām.

5. Āra materiālu apstrāde

Brīvi stāvošie celtņi ir ideāli piemēroti lietojumiem ārpus telpām, piemēram, preču iekraušanai un izkraušanai kuģu pagalmos, dokos vai celtniecības vietās, kur nav pieskaitāmu atbalsta. Viņu izturīgā struktūra var tikt galā ar vides izaicinājumiem, piemēram, vēju un nevienmērīgu reljefu.

6. Darbnīcas un ražošanas veikali

Izgatavošanas veikalos šos celtņus izmanto, lai pārvietotu metāla loksnes, lielas daļas un samontētas sastāvdaļas. Tie uzlabo materiālu plūsmu un uzlabo produktivitāti tādos procesos kā metināšana, apstrāde un montāža.

7. Aviācijas un aviācija

Aviācijas un kosmosa rūpniecībā bieži izmanto brīvi stāvošus celtņus, lai ražošanas un apkopes darbību laikā apstrādātu lielas gaisa kuģu detaļas, motorus vai citu jutīgu aprīkojumu.

8. Kalnrūpniecība un smagā rūpniecība

Kalnrūpniecībā un citās smagās rūpniecības nozarēs brīvi stāvošie celtņi ir nepieciešami lielu aprīkojuma, izejvielu vai smagu kravu pacelšanai un pārvietošanai vietās, kur augšējie celtņi nav iespējami.

9. Tērauda un metāla apstrāde

Brīvi stāvošie virszemes celtņi ir izplatīti tērauda rūpnīcās un metāla pārstrādes iekārtās, kur tie apstrādā lielus, smagus materiālus, piemēram, tērauda spoles, plātnes un sagataves.

10. Būvniecība

Celtniecības vietās brīvi stāvošus celtņus izmanto, lai paceltu un novietotu celtniecības materiālus, piemēram, tērauda sijas, betona blokus un mašīnas. Tie nodrošina pagaidu, bet efektīvus atcelšanas risinājumus liela mēroga projektiem.

Šie celtņi ir ļoti daudzpusīgi, padarot tos par lielisku risinājumu nozarēm, kurām nepieciešama droša un efektīva smagu kravu pārvietošanās apgabalos, kuriem nav strukturālā atbalsta tradicionālajiem augšējiem celtņiem.





Pieprasījuma analīze un dizains:Izprast klientu īpašās vajadzības, ieskaitot darba vidi, kravas prasības, diapazonu, pacelšanas augstumu utt. Nosakiet tehniskās specifikācijas un veiktspējas parametrus atbilstoši vajadzībām un izstrādājiet provizorisku projektēšanas plānu. Saskaņā ar provizorisko dizainu, veiciet detalizētu konstrukcijas dizainu un komponentu dizainu un uzzīmējiet detalizētus inženiertehniskos rasējumus.

Materiālā iepirkums:Atlasiet uzticamus piegādātājus un novērtējiet tos, lai nodrošinātu materiālu kvalitāti un piegādes laiku. Parakstiet iepirkuma līgumu ar piegādātāju, lai noskaidrotu materiālo specifikācijas, daudzumu, cenu un piegādes laiku.

Ražošana un apstrāde:Sagriezt, saliekt, metināt un cita tērauda pārstrāde, lai ražotu galvenos komponentus, piemēram, tiltu, gala starus un atbalsta konstrukcijas. Veiciet precīzu komponentu apstrādi, lai nodrošinātu, ka katras daļas lielums un forma atbilst projektēšanas prasībām. Instalējiet motorus, reduktorus un piedziņas sistēmas, lai nodrošinātu celtņa energosistēmas normālu darbību. Uzstādiet elektrisko aprīkojumu, piemēram, vadības paneļus, sensorus, ierobežojošus slēdžus un aizpildiet elektriskās sistēmas vadu un savienojumu. Metiniet un salabojiet katru komponentu, lai nodrošinātu struktūras stabilitāti.

Pārbaude un atkļūdošana:Pārbaudiet celtņa strukturālos savienojumus un metināšanas daļas, lai pārliecinātos, ka nav defektu. Pārbaudiet elektriskās sistēmas savienojumu un funkcijas, lai pārliecinātos, ka katrs elektriskais komponents darbojas pareizi. Pielāgojiet vadības parametrus atbilstoši testa rezultātiem, lai optimizētu darbības veiktspēju. Pārbaudot problēmas, kas atrodamas testēšanas laikā, lai nodrošinātu, ka aprīkojums atbilst projektēšanas prasībām.

5. Pieņemšana un piegāde:Veiciet galīgās kvalitātes pārbaudi, lai nodrošinātu, ka visi komponenti un sistēmas atbilst projektēšanas standartiem un kvalitātes prasībām. Veiciet galīgos veiktspējas testus, lai pārbaudītu celtņa funkcijas un drošības rādītājus. Nodrošiniet pabeigto celtni klientam uz uzstādīšanu uz vietas un nodošanu ekspluatācijā. Nodrošiniet operācijas apmācību klientiem, izskaidrojot aprīkojuma un apkopes zināšanu izmantošanu.





Darbnīcas skats:

Uzņēmums ir uzstādījis inteliģentu aprīkojuma pārvaldības platformu un ir uzstādījis 310 apstrādes un metināšanas robotu komplektus (komplektus). Pēc plāna pabeigšanas būs vairāk nekā 500 komplekti (komplekti), un aprīkojuma tīkla likme sasniegs 95%. 32 Metināšanas līnijas ir izmantotas, 50 ir plānotas uzstādīt, un visas produktu līnijas automatizācijas ātrums ir sasniedzis 85%.
